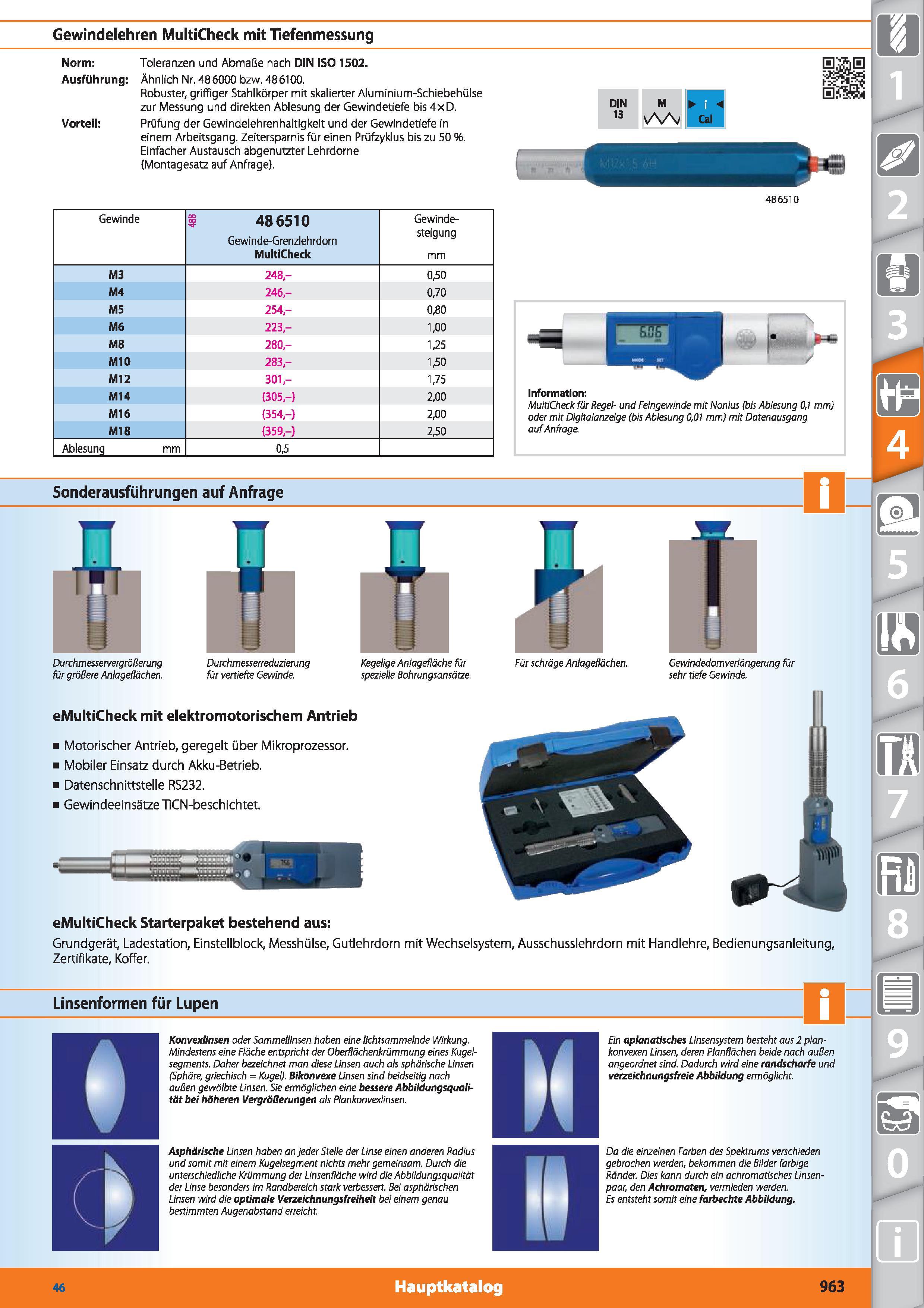

Gewindelehren MultiCheck mit Tiefenmessung Norm Toleranzen und Abmaße nach DIN ISO 1502. Ausführung Ähnlich Nr. 486000 bzw. 486100. Robuster, griffiger Stahlkörper mit skalierter Aluminium-Schiebehülse zur Messung und direkten Ablesung der Gewindetiefe bis 4xD. Vorteil Prüfung der Gewindelehrenhaltigkeit und der Gewindetiefe in einem Arbeitsgang. Zeitersparnis für einen Prüfzyklus bis zu 50 96. Einfacher Austausch abgenutzter Lehrdorne (Montagesatz auf Anfrage). DIN M H 13 \AA/ Cal 486510 Gewinde i 486510 Gewinde-Grenzlehrdorn MultiCheck Gewinde- steigung mm M3 248,- 0,50 M4 246,- 0,70 M5 254,- 0,80 M6 223,- 1,00 M8 280- 1,25 MIO 283,- 1,50 M12 301,- 1,75 M14 (305,-) 2,00 M16 (354,-) 2,00 M18 (359,-) 2,50 Ablesung mm 0,5 Information MultiCheck für Regel- und Feingewinde mit Nonius (bis Ablesung 0,1 mm) oder mit Digitalanzeige (bis Ablesung 0,01 mm) mit Datenausgang auf Anfrage Sonderausführungen auf Anfrage für größere Anlageflächen. Durchmesserreduzierung für vertiefte Gewinde. spezielle Bohrungsansätze. eMultiCheck mit elektromotorischem Antrieb Motorischer Antrieb, geregelt über Mikroprozessor. Mobiler Einsatz durch Akku-Betrieb. Datenschnittstelle RS232. Gewindeeinsätze TiCN-beschichtet. Für schräge Anlageflächen. Gewindedom verlängerung für sehr tiefe Gewinde. prr - 5Üa eMultiCheck Starterpaket bestehend aus Grundgerät, Ladestation, Einsteilblock, Messhülse, Gutlehrdorn mit Wechselsystem, Ausschusslehrdorn mit Handlehre, Bedienungsanleitung, Zertifikate, Koffer. Linsenformen für Lupen Konvexlinsen oder Sammellinsen haben eine lichtsammelnde Wirkung. Mindestens eine Fläche entspricht der Oberflächenkrümmung eines Kugelsegments. Daher bezeichnet man diese Linsen auch als sphärische Linsen (Sphäre, griechisch = Kugel). Bikonvexe Linsen sind beidseitig nach außen gewölbte Linsen. Sie ermöglichen eine bessere Abbildungsqualität bei höheren Vergrößerungen als Plankonvexlinsen. Asphärische Linsen haben an jeder Stelle der Linse einen anderen Radius und somit mit einem Kugelsegment nichts mehr gemeinsam. Durch die unterschiedliche Krümmung der Linsenfläche wird die Abbildungsqualität der Linse besonders im Randbereich stark verbessert. Bei asphärischen Linsen wird die optimale Verzeichnungsfreiheit bei einem genau bestimmten Augenabstand erreicht. Ein apianatisches Linsensystem besteht aus 2 plankonvexen Linsen, deren Plan flächen beide nach außen angeordnet sind. Dadurch wird eine randscharfe und verzeichnungsfreie Abbildung ermöglicht. Da die einzelnen Farben des Spektrums verschieden gebrochen werden, bekommen die Bilder farbige Ränder. Dies kann durch ein achromatisches Linsenpaar, den Achromaten, vermieden werden. Es entsteht somit eine farbechte Abbildung. 46 Hauptkatalog 963
