921 Каталог HOFFMANN GROUP 2015 Инструмент режущий слесарный измерительный DEU Стр.921

Каталог HOFFMANN GROUP 2015 Tools Инструменты Ver 46 Стр. 921 0921 DEU Lab2u

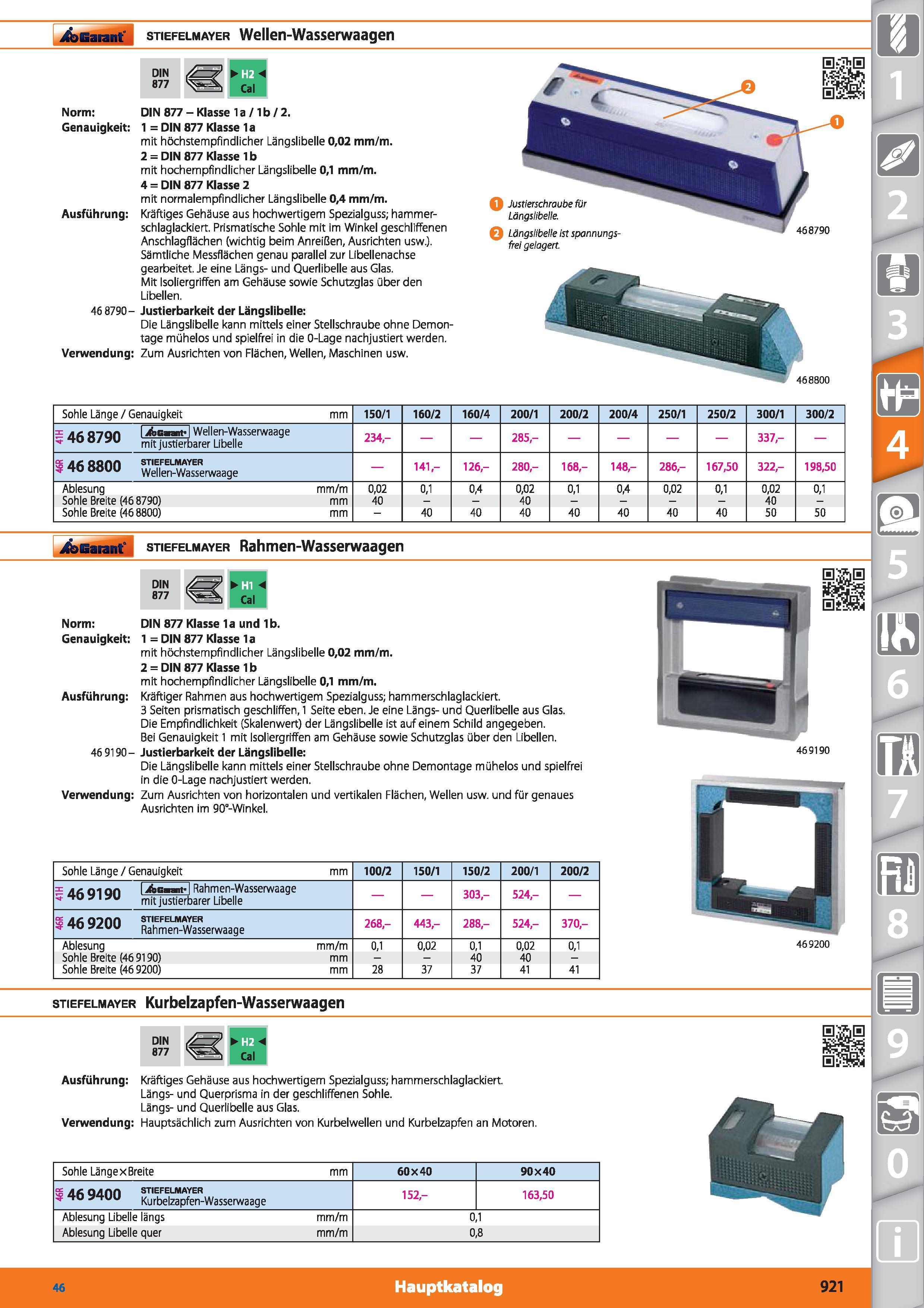

Garant stiefelmayer Wellen-Wasserwaagen DIN 877 1 Norm Genauigkeit Ausführung DIN 877 - Klasse la/1b/2. 1 = DIN 877 Klasse 1a mit höchstempfindlicher Längslibelle 0,02 mm/m. 2 = DIN 877 Klasse 1b mit hochempfindlicher Längslibelle 0,1 mm/m. 4 = DIN 877 Klasse 2 mit normalempfindlicher Längslibelle 0,4 mm/m. Kräftiges Gehäuse aus hochwertigem Spezialguss; hammerschlaglackiert. Prismatische Sohle mit im Winkel geschliffenen Anschlagflächen (wichtig beim Anreißen, Ausrichten usw.). Sämtliche Messflächen genau parallel zur Libellenachse gearbeitet. Je eine Längs- und Querlibelle aus Glas. Mit Isoliergriffen am Gehäuse sowie Schutzglas über den Libellen. 46 8790- Justierbarkeit der Längslibelle Die Längslibelle kann mittels einer Stellschraube ohne Demontage mühelos und spielfrei in die 0-Lage nachjustiert werden. Verwendung Zum Ausrichten von Flächen, Wellen, Maschinen usw. ( Justierschraube für Längslibelle Q Längslibelle ist spannungsfrei gelagert 468800 Sohle Länge / Genauigkeit mm 150/1 160/2 160/4 200/1 200/2 200/4 250/1 250/2 300/1 300/2 A d P700 1 J&Grat-1 Wellen-Wasserwaaqe mit justierbarer Libelle 234,- 285,- 337,- 1468800 WeNen-Waaerwaage 141,- 126,- 280,- 168,- 148, 286,- 167,50 322,- 198,50 Ablesung mm/m 0,02 0,1 0,4 0,02 0,1 0,4 0,02 0,1 0,02 0,1 Sohle Breite (468790) mm 40 40 40 - Sohle Breite (468800) mm - 40 40 40 40 40 40 40 50 50 m Garant stiefelmayer Rahmen-Wasserwaagen DIN 877 ffl < Cal DIN 877 Klasse 1a und Ib. 1 = DIN 877 Klasse 1a mit höchstempfindlicher Längslibelle 0,02 mm/m. 2 = DIN 877 Klasse 1 b mit hochempfindlicher Längslibelle 0,1 mm/m. Kräftiger Rahmen aus hochwertigem Spezialguss; hammerschlaglackiert. 3 Seiten prismatisch geschliffen, 1 Seite eben. Je eine Längs- und Querlibelle aus Glas. Die Empfindlichkeit (Skalenwert) der Längslibelle ist auf einem Schild angegeben. Bei Genauigkeit 1 mit Isoliergriffen am Gehäuse sowie Schutzglas über den Libellen. Justierbarkeit der Längslibelle Die Längslibelle kann mittels einer Stellschraube ohne Demontage mühelos und spielfrei in die O-Lage nachjustiert werden. Verwendung Zum Ausrichten von horizontalen und vertikalen Flächen, Wellen usw. und für genaues Ausrichten im 90°-Winkel. Norm Genauigkeit Ausführung 46 9190- Sohle Länge / Genauigkeit mm 100/2 150/1 150/2 200/1 200/2 Afi 01 on 1 Aoraif 1 Rahmen-Wasserwaaqe y w mit justierbarer Libelle 303- 524,- AC. gonfl STIEFELMAYER > K> UU Rahmen-Wasserwaage 268,- 443- 288- 524,- 370,- Ablesung mm/m 0,1 0,02 0,1 0,02 0,1 Sohle Breite (469190) mm 40 40 Sohle Breite (469200) mm 28 37 37 41 41 469200 stiefelmayer Kurbelzapfen-Wasserwaagen DIN 877 Cal Ausführung Kräftiges Gehäuse aus hochwertigem Spezialguss; hammerschlaglackiert. Längs- und Querprisma in der geschliffenen Sohle. Längs- und Querlibelle aus Glas. Verwendung Hauptsächlich zum Ausrichten von Kurbelwellen und Kurbelzapfen an Motoren. Sohle LängexBreite mm 60X40 90X40 1 9400 STIEFELMAYER TO Kurbelzapfen-Wasserwaage 152- 163,50 Ablesung Libelle längs mm/m 0,1 Ablesung Libelle quer mm/m 0,8 46 Hauptkatalog 921
