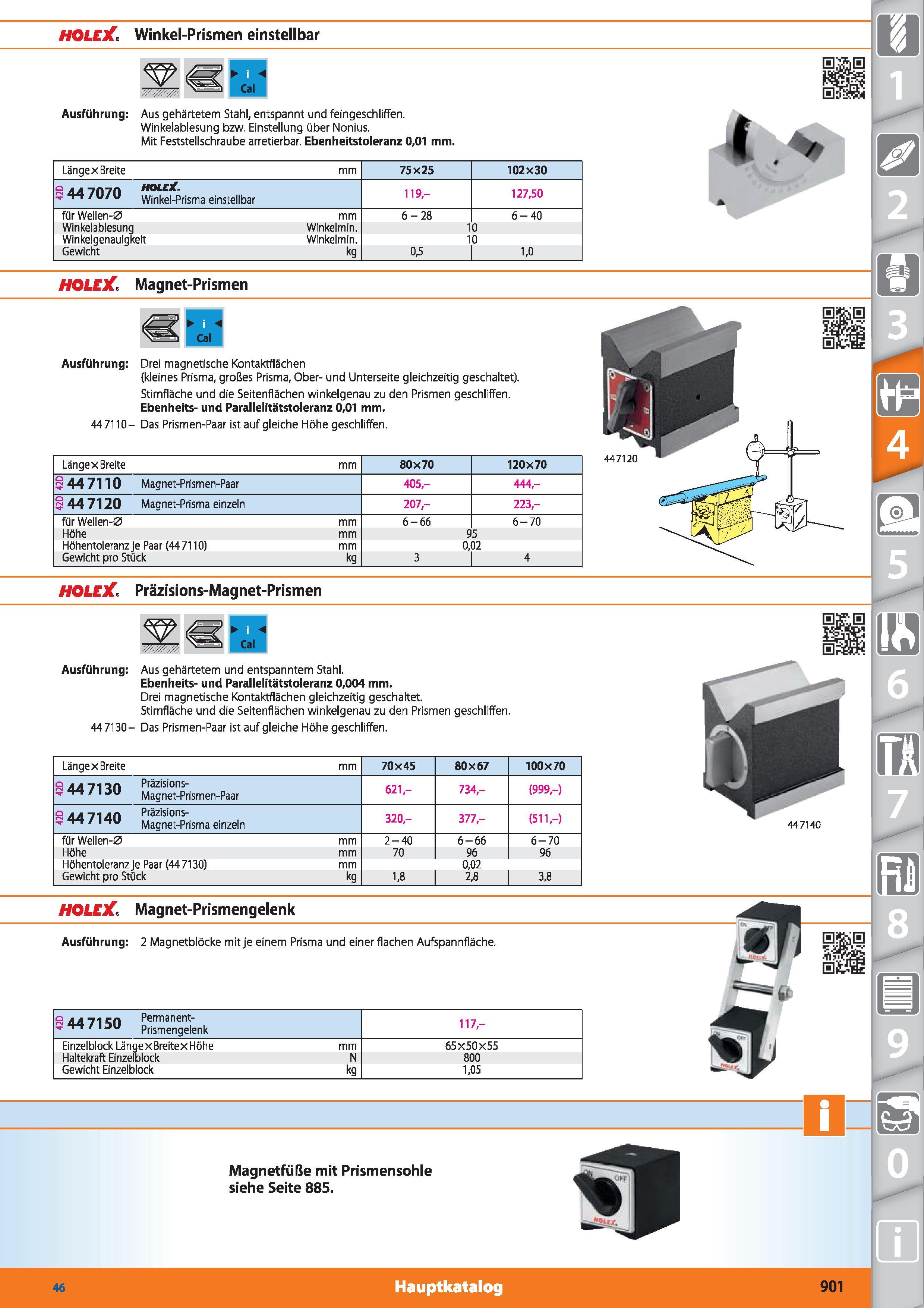

HOLEX Winkel-Prismen einstellbar n< Cal Ausführung Aus gehärtetem Stahl, entspannt und feingeschliffen. Winkelablesung bzw. Einstellung über Nonius. Mit Feststellschraube arretierbar. Ebenheitstoleranz 0,01 mm. LängexBreite mm 75x25 102x30 3 44 7070 Winkel-Prisma einstellbar 119- 127,50 für Wellen-0 mm 6-28 6-40 Winkelablesung Winkelmin. 1 0 Winkelgenauigkeit Winkelmin. 1 0 Gewicht kg 0,5 1,0 HOLEX Magnet-Prismen l Ausführung Drei magnetische Kontaktflächen (kleines Prisma, großes Prisma, Ober- und Unterseite gleichzeitig geschaltet). Stirnfläche und die Seitenflächen winkelgenau zu den Prismen geschliffen. Ebenheits- und Parallelitätstoleranz 0,01 mm. 447110- Das Prismen-Paar ist auf gleiche Flöhe geschliffen. HOLEX Präzisions-Magnet-Prismen n Cal Ausführung Aus gehärtetem und entspanntem Stahl. Ebenheits- und Parallelitätstoleranz 0,004 mm. Drei magnetische Kontaktflächen gleichzeitig geschaltet. Stirnfläche und die Seitenflächen winkelgenau zu den Prismen geschliffen. 447130- Das Prismen-Paar ist auf gleiche Flöhe geschliffen. HOLEX Magnet-Prismengelenk Ausführung 2 Magnetblöcke mit je einem Prisma und einer flachen Aufspannfläche. LängexBreite mm 80x70 120x70 44 7110 Magnet-Prismen-Paar 405- 444- 44 7120 Magnet-Prisma einzeln 207- 223- für Wellen-0 mm 6-66 6-70 Höhe mm 95 Höhentoleranz je Paar (447110) mm 0,02 Gewicht pro Stück kg 3 4 LängexBreite mm 70x45 80x67 100x70 447130 Präzisions- Magnet-Prismen-Paar 621,- 734,- (999,-) 447140 Präzisions- Magnet-Prisma einzeln 320,- 377,- (511,-) für Wellen-0 mm 2-40 6-66 6-70 Höhe mm 70 96 96 Höhentoleranz je Paar (447130) mm 0,02 Gewicht pro Stück kg 1,8 2,8 3,8 S 44 7150 Permanent-' Prismengelenk 117,- Einzelblock LängexBreitexHöhe mm 65X50X55 Haltekraft Einzelblock N 800 Gewicht Einzelblock kg 1,05 Magnetfüße mit Prismensohle siehe Seite 885. 46 Hauptkatalog
