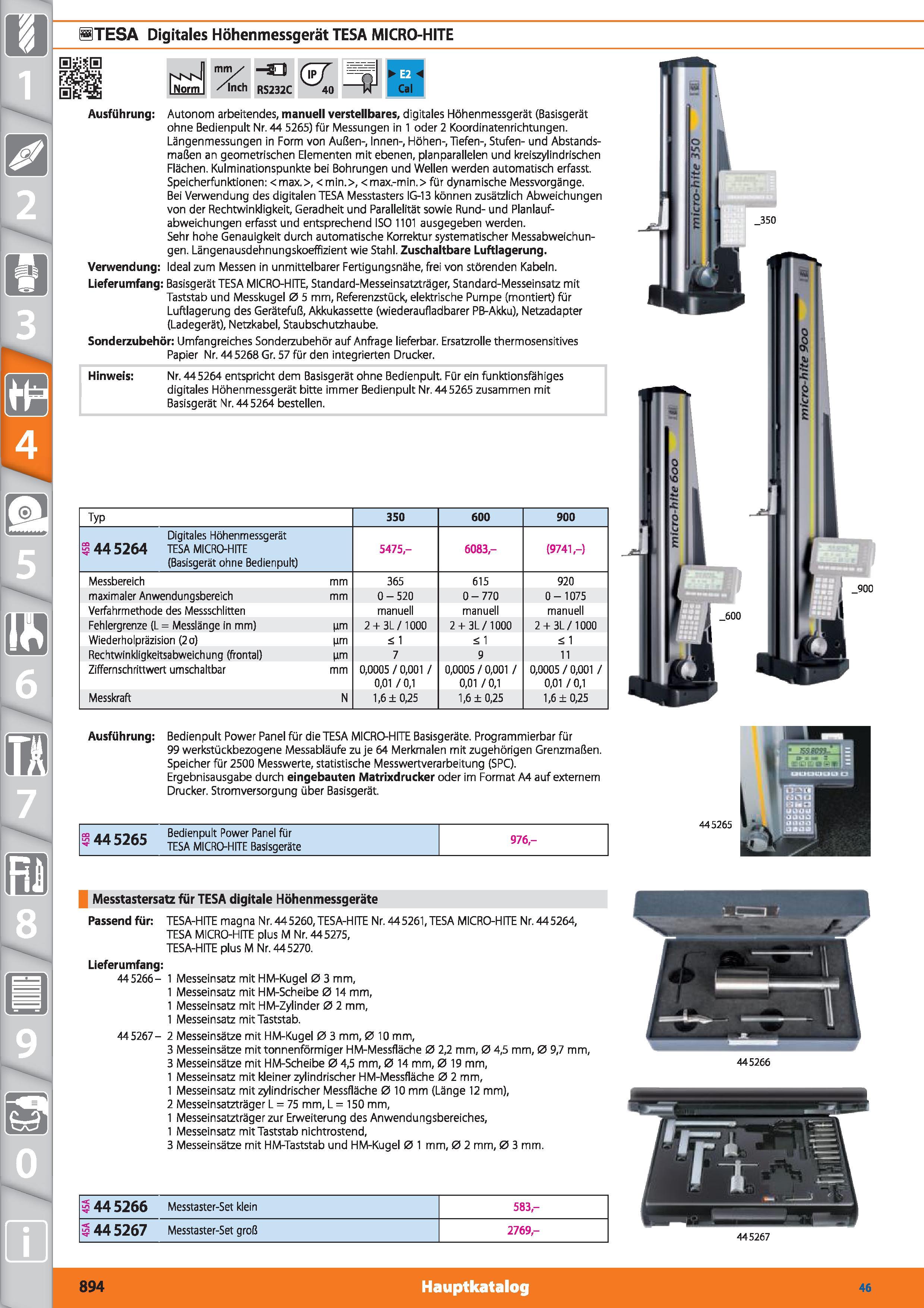

m 1 STESA Digitales Höhenmessgerät TESA MICRO-HITE Da (Ul rcil mm/ /Inch RS232C <57 40 Ausführung Autonom arbeitendes, manuell verstellbares, digitales Höhenmessgerät (Basisgerät ohne Bedienpult Nr. 44 5265) für Messungen in 1 oder 2 Koordinatenrichtungen. Längenmessungen in Form von Außen-, Innen-, Höhen-, Tiefen-, Stufen- und Abstandsmaßen an geometrischen Elementen mit ebenen, planparallelen und kreiszylindrischen Flächen. Kulminationspunkte bei Bohrungen und Wellen werden automatisch erfasst. Speicherfunktionen < max. >,< min. >, für dynamische Messvorgänge. Bei Verwendung des digitalen TESA Messtasters IG-13 können zusätzlich Abweichungen von der Rechtwinkligkeit, Geradheit und Parallelität sowie Rund- und Planlaufabweichungen erfasst und entsprechend ISO 1101 ausgegeben werden. Sehr hohe Genauigkeit durch automatische Korrektur systematischer Messabweichungen. Längenausdehnungskoeffizient wie Stahl. Zuschaltbare Luftlagerung. Verwendung Ideal zum Messen in unmittelbarer Fertigungsnähe, frei von störenden Kabeln. Lieferumfang Basisgerät TESA MICRO-HITE, Standard-Messeinsatzträger, Standard-Messeinsatz mit Taststab und Messkugel 0 5 mm, Referenzstück, elektrische Pumpe (montiert) für Luftlagerung des Gerätefuß, Akkukassette (wiederaufladbarer PB-Akku), Netzadapter (Ladegerät), Netzkabel, Staubschutzhaube. Sonderzubehör Umfangreiches Sonderzubehör auf Anfrage lieferbar. Ersatzrolle thermosensitives Papier Nr. 445268 Gr. 57 für den integrierten Drucker. Hinweis Nr. 445264 entspricht dem Basisgerät ohne Bedienpult. Für ein funktionsfähiges digitales Höhenmessgerät bitte immer Bedienpult Nr. 445265 zusammen mit Basisgerät Nr. 445264 bestellen. Typ 350 600 900 Digitales Höhenmessgerät % 44 5264 TESA MICRO-HITE 5475- 6083- (9741,-) (Basisgerät ohne Bedienpult) Messbereich mm 365 615 920 maximaler Anwendungsbereich mm 0-520 0-770 0-1075 Verfahrmethode des Messschlitten manuell manuell manuell Fehlergrenze (L = Messlänge in mm) (im 2 + 3L/1000 2 + 3L/1000 2 + 3L/1000 Wiederholpräzision (2o) (im s 1 s 1 s 1 Rechtwinkligkeitsabweichung (frontal) (im 7 9 11 Ziffernschrittwert umschaltbar mm 0,0005 / 0,001 / 0,0005 / 0,001 / 0,0005 / 0,001 / 0,01 / 0,1 0,01 /0,1 0,01 /0,1 Messkraft N 1,6 ±0,25 1,6 ± 0,25 1,6 ± 0,25 Ausführung Bedienpult Power Panel für die TESA MICRO-HITE Basisgeräte. Programmierbar für 99 werkstückbezogene Messabläufe zu je 64 Merkmalen mit zugehörigen Grenzmaßen. Speicher für 2500 Messwerte, statistische Messwertverarbeitung (SPC). Ergebnisausgabe durch eingebauten Matrixdrucker oder im Format A4 auf externem Drucker. Stromversorgung über Basisgerät. 1445265 Bedienpult Power Panel für TESA MICRO-HITE Basisgeräte 976,- Messtastersatz für TESA digitale Höhenmessgeräte Passend für TESA-HITE magna Nr. 445260,TESA-HITE Nr. 445261,TESA MICRO-HITE Nr. 445264, TESA MICRO-HITE plus M Nr. 445275, TESA-HITE plus M Nr. 445270. Lieferumfang 445266- 1 Messeinsatz mit HM-Kugel 0 3 mm, 1 Messeinsatz mit HM-Scheibe 0 14 mm, 1 Messeinsatz mit HM-Zylinder 0 2 mm, 1 Messeinsatz mit Taststab. 445267 - 2 Messeinsätze mit HM-Kugel 0 3 mm, 0 10 mm, 3 Messeinsätze mit tonnenförmiger HM-Messfläche 0 2,2 mm, 0 4,5 mm, 0 9,7 mm, 3 Messeinsätze mit HM-Scheibe 0 4,5 mm, 0 14 mm, 0 19 mm, 1 Messeinsatz mit kleiner zylindrischer HM-Messfläche 0 2 mm, 1 Messeinsatz mit zylindrischer Messfläche 0 10 mm (Länge 12 mm), 2 Messeinsatzträger L = 75 mm, L = 150 mm, 1 Messeinsatzträger zur Erweiterung des Anwendungsbereiches, 1 Messeinsatz mit Taststab nichtrostend, 3 Messeinsätze mit HM-Taststab und HM-Kugel 0 1 mm, 0 2 mm, 0 3 mm. 44 5266 Messtaster-Set klein 583- 3 44 5267 Messtaster-Set groß 2769- 445267 445266 894 Hauptkatalog 46
