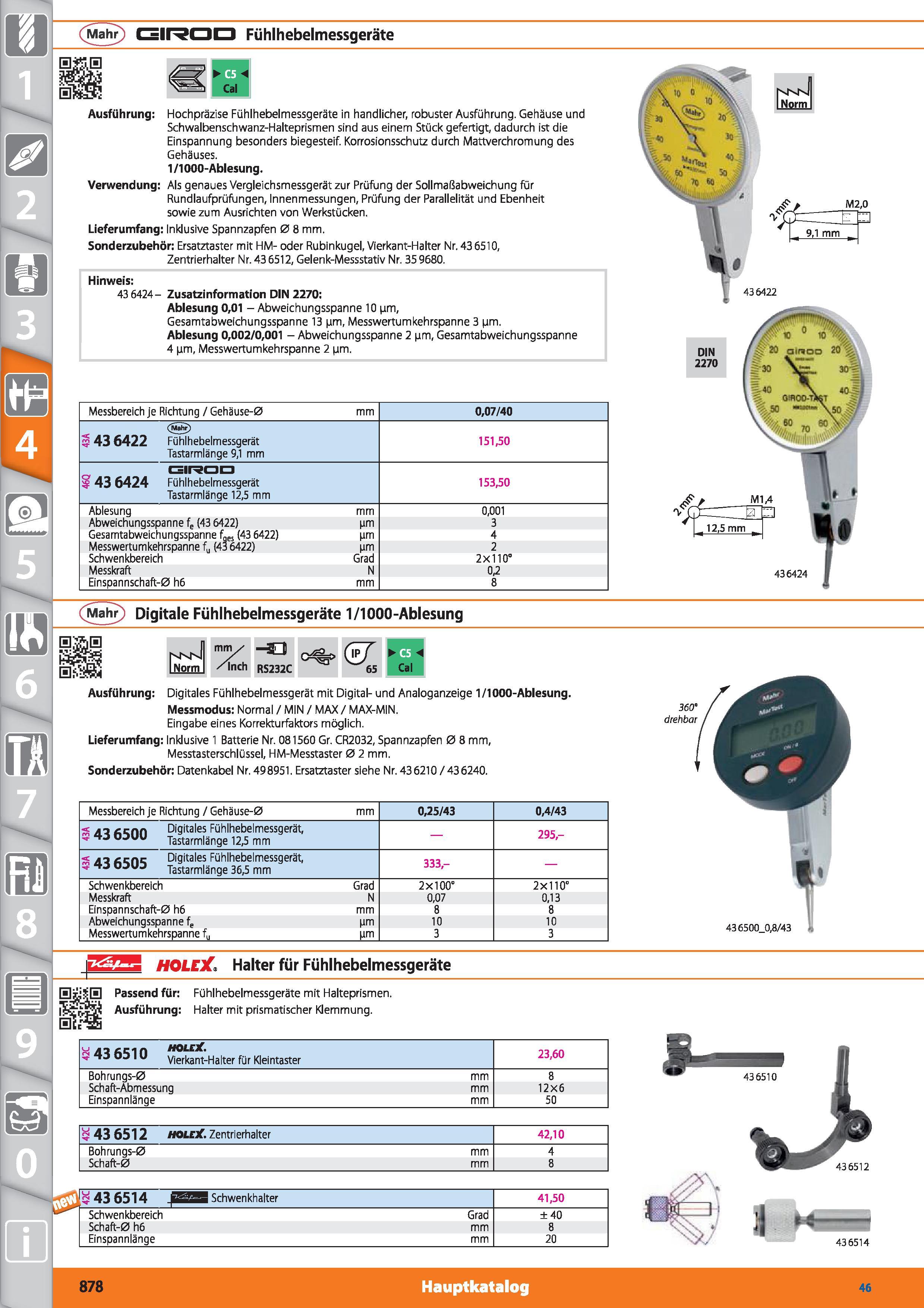

m 1 (Mahr) GIROD Fühlhebelmessgeräte Cal Ausführung Hochpräzise Fühlhebelmessgeräte in handlicher, robuster Ausführung. Gehäuse und Schwalbenschwanz-Halteprismen sind aus einem Stück gefertigt, dadurch ist die Einspannung besonders biegesteif. Korrosionsschutz durch Mattverchromung des Gehäuses. 1/1000-Ablesung. Verwendung Als genaues Vergleichsmessgerät zur Prüfung der Sollmaßabweichung für Rundlaufprüfungen, Innenmessungen, Prüfung der Parallelität und Ebenheit sowie zum Ausrichten von Werkstücken. Lieferumfang Inklusive Spannzapfen 0 8 mm. Sonderzubehör Ersatztaster mit HM- oder Rubinkugel, Vierkant-Halter Nr. 436510, Zentrierhalter Nr. 43 6512, Gelenk-Messstativ Nr. 35 9680. Hinweis 43 6424- Zusatzinformation DIN 2270 Ablesung 0,01 - Abweichungsspanne 10 um, Gesamtabweichungsspanne 13 um, Messwertumkehrspanne 3 m. Ablesung 0,002/0,001 - Abweichungsspanne 2 um, Gesamtabweichungsspanne 4 pm, Messwertumkehrspanne 2 jm. ; HOLEX Halter für Fühlhebelmessgeräte Passend für Fühlhebelmessgeräte mit Halteprismen. Ausführung Halter mit prismatischer Klemmung. 43 6510 Vierkant-Halter für Kleintaster 23,60 Bohrungs-0 mm 8 Schaft-Abmessung mm 12X6 Einspannlänge mm 50 x 5 43 6512 HOLEX Zentrierhalter 42,10 Bohrungs-0 mm 4 Schaft-0 mm 8 3 43 6514 _pg S Schwenkhalter 41,50 Schwenkbereich Grad ±40 Schaft-0 h6 mm 8 Einspannlänge mm 20 436512 436514 878 436422 Hauptkatalog
