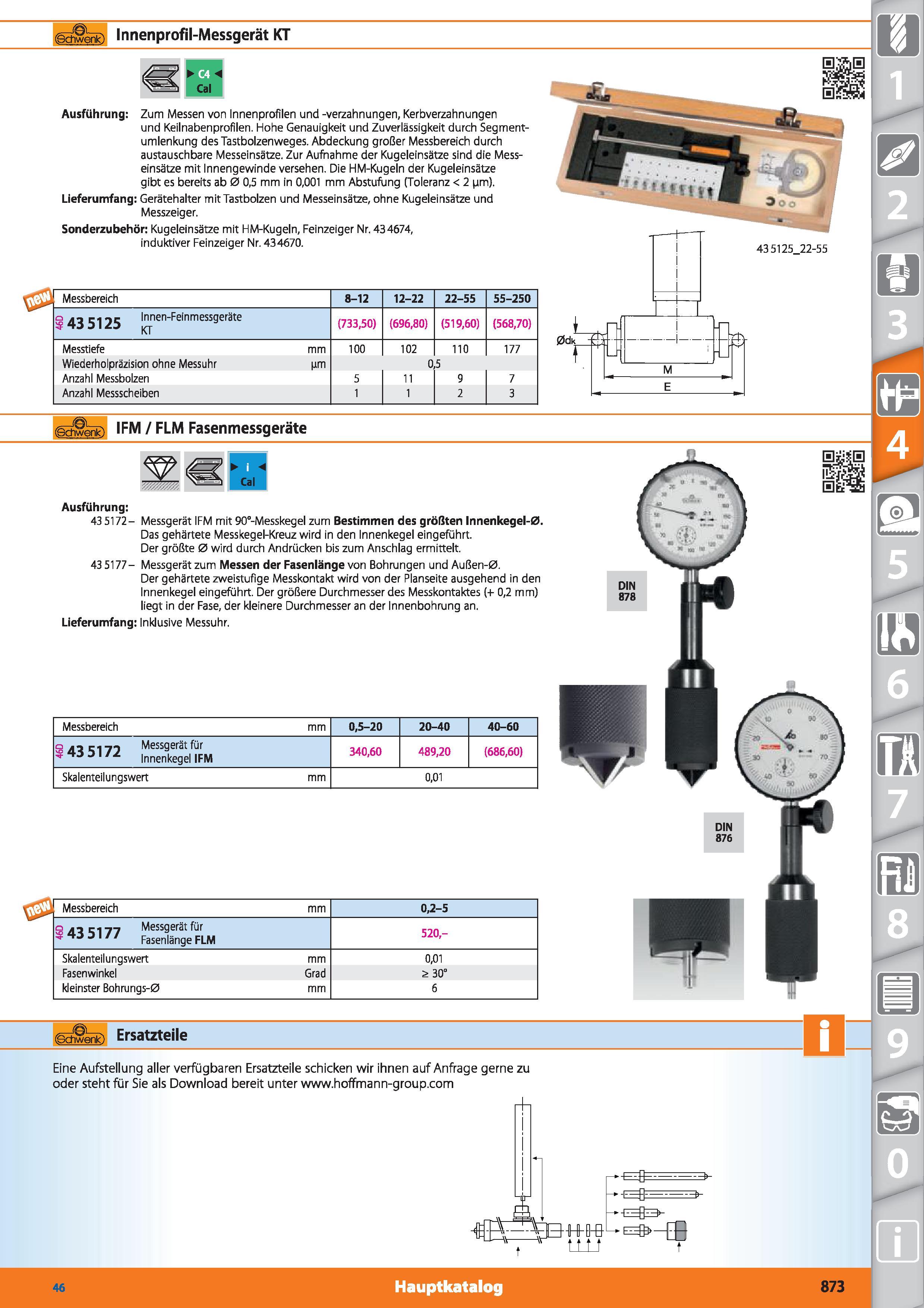

Innenprofil-Messgerät KT Ausführung Zum Messen von Innenprofilen und -Verzahnungen, Kerbverzahnungen und Keilnabenprofilen. Hohe Genauigkeit und Zuverlässigkeit durch Segment-umlenkung des Tastbolzenweges. Abdeckung großer Messbereich durch austauschbare Messeinsätze. Zur Aufnahme der Kugeleinsätze sind die Messeinsätze mit Innengewinde versehen. Die HM-Kugeln der Kugeleinsätze gibt es bereits ab 0 0,5 mm in 0,001 mm Abstufung (Toleranz < 2 im). Lieferumfang Gerätehalter mit Tastbolzen und Messeinsätze, ohne Kugeleinsätze und Messzeiger. Sonderzubehör Kugeleinsätze mit HM-Kugeln, Feinzeiger Nr. 434674, induktiver Feinzeiger Nr. 434670. Messbereich 8-12 12-22 22-55 55-250 q ijl 25 Innen-Feinmessgeräte (733,50) (696,80) (519,60) (568,70) Messtiefe mm 100 102 110 177 Wiederholpräzision ohne Messuhr um 0 5 Anzahl Messbolzen 5 11 9 7 Anzahl Messscheiben 1 1 2 3 IFM / FLM Fasenmessgeräte lr Cal Ausführung 43 5172- Messgerät IFM mit 90°-Messkegel zum Bestimmen des größten lnnenkegel-0. Das gehärtete Messkegel-Kreuz wird in den Innenkegel eingeführt. Der größte 0 wird durch Andrücken bis zum Anschlag ermittelt. 43 5177- Messgerät zum Messen der Fasenlänge von Bohrungen und Außen-0. Der gehärtete zweistufige Messkontakt wird von der Planseite ausgehend in den Innenkegel eingeführt. Der größere Durchmesser des Messkontaktes (+ 0,2 mm) liegt in der Fase, der kleinere Durchmesser an der Innenbohrung an. Lieferumfang Inklusive Messuhr. Messbereich mm 0,5-20 20-40 40-60 S 43 5172 Messgerät für ’ Innenkegel IFM 340,60 489,20 (686,60) Skalenteilungswert mm 0,01 Messbereich mm 0,2-5 S 43 5177 Messgerät für 'r Fasenlänge FLM 520- Skalenteilungswert mm 0,01 Fasenwinkel Grad ;> 30° kleinster Bohrungs-0 mm 6 Ersatzteile Eine Aufstellung aller verfügbaren Ersatzteile schicken wir ihnen auf Anfrage gerne zu oder steht für Sie als Download bereit unter www.hoffmann-group.com -Ej Z3- .-E - 46 Hauptkatalog 873
