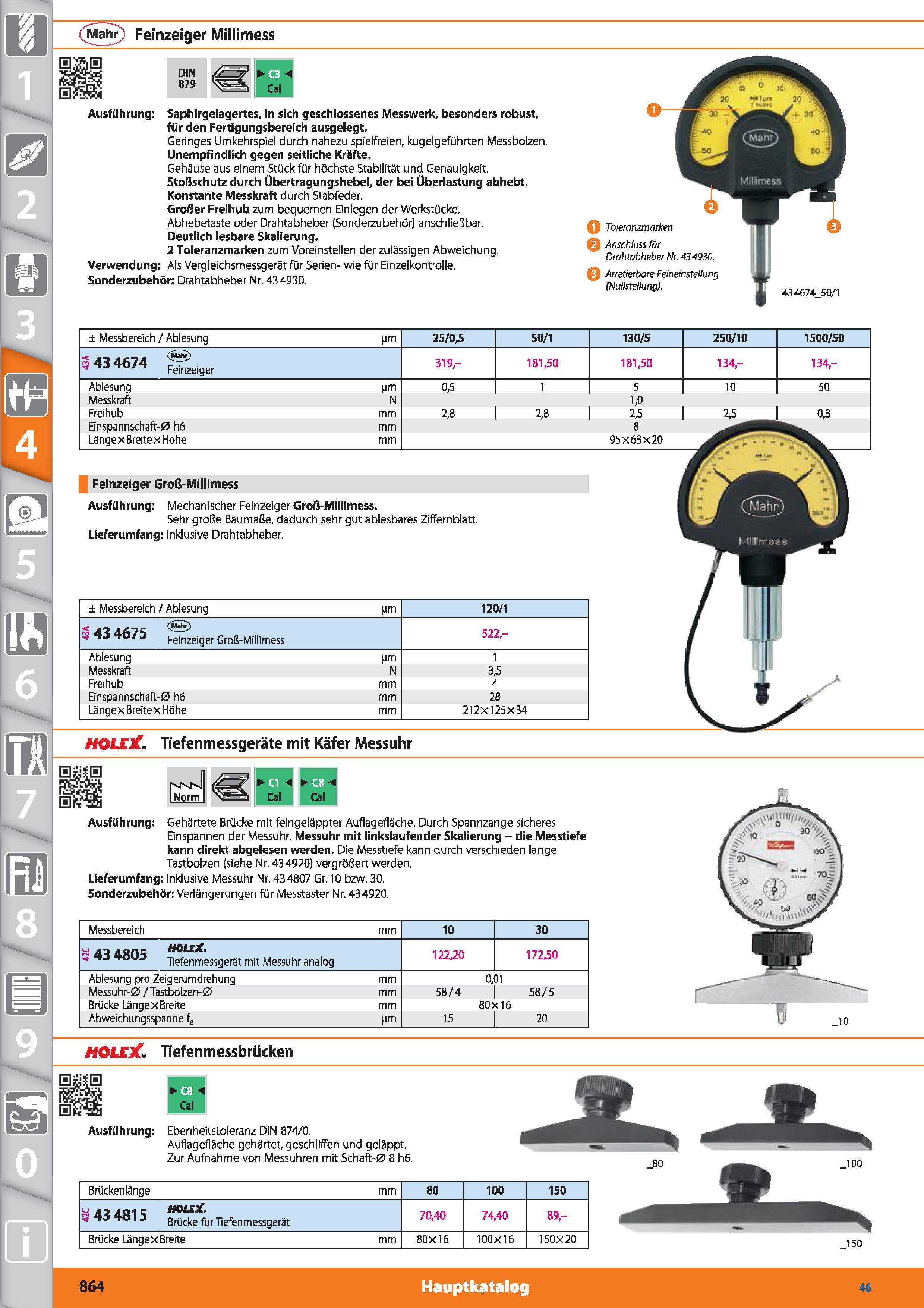

m 1 (Mahr) Feinzeiger Millimess DIN 879 Ausführung Saphirgelagertes, in sich geschlossenes Messwerk, besonders robust, für den Fertigungsbereich ausgelegt. Geringes Umkehrspiel durch nahezu spielfreien, kugelgeführten Messbolzen. Unempfindlich gegen seitliche Kräfte. Gehäuse aus einem Stück für höchste Stabilität und Genauigkeit. Stoßschutz durch Übertragungshebel, der bei Überlastung abhebt. Konstante Messkraft durch Stabfeder. Großer Freihub zum bequemen Einlegen der Werkstücke. Abhebetaste oder Drahtabheber (Sonderzubehör) anschließbar. Deutlich lesbare Skalierung. 2 Toleranzmarken zum Voreinstellen der zulässigen Abweichung. Verwendung Als Vergleichsmessgerät für Serien- wie für Einzelkontrolle. Sonderzubehör Drahtabheber Nr. 434930. Q Toleranzmarken Q Anschluss für Drahtabheber Nr. 434930. Q Arretierbare Feineinstellung (Nullstellung). 434674_50/1 ± Messbereich / Ablesung pm 25/0,5 50/1 130/5 250/10 1500/50 S 43 4674 „ H3 W/H Feinzeiger 319- 181,50 181,50 134,- 134,- Ablesung pm 0,5 1 5 10 50 Messkraft N 1,0 Freihub mm 2,8 2,8 2,5 2,5 0,3 Einspannschaft-0 h6 mm LängexBreitexHöhe mm 95 X63 X 20 (Ul rcil Feinzeiger Groß-Millimess Ausführung Mechanischer Feinzeiger Groß-Millimess. Sehr große Baumaße, dadurch sehr gut ablesbares Ziffernblatt. Lieferumfang Inklusive Drahtabheber. ± Messbereich / Ablesung pm 120/1 S 43 4675 Feinzeiger Groß-Millimess 522- Ablesung pm 1 Messkraft N 3,5 Freihub mm 4 Einspannschaft-0 h6 mm 28 LängexBreitexHöhe mm 212x125x34 HOLElC, Tiefenmessgeräte mit Käfer Messuhr Cal Ausführung Gehärtete Brücke mit feingeläppter Auflagefläche. Durch Spannzange sicheres Einspannen der Messuhr. Messuhr mit linkslaufender Skalierung - die Messtiefe kann direkt abgelesen werden. Die Messtiefe kann durch verschieden lange Tastbolzen (siehe Nr. 434920) vergrößert werden. Lieferumfang Inklusive Messuhr Nr.434807 Gr. 10 bzw. 30. Sonderzubehör Verlängerungen für Messtaster Nr. 434920. Messbereich 43 4805 HOLEX Tiefenmessgerät mit Messuhr analog Ablesung pro Zeigerumdrehung Messuhr-0 / Tastbolzen-0 Brücke Längex Breite Abweichungsspanne fe mm pm 10 122,20 30 172,50 0,01 58/4 58/5 80X16 15 I 20 HOLElC, Tiefenmessbrücken ff < Cal Ausführung Ebenheitstoleranz DIN 874/0. Auflagefläche gehärtet, geschliffen und geläppt. Zur Aufnahme von Messuhren mit Schaft-0 8 h6. Brückenlänge mm 80 100 150 u in q ttOLEjC. Q “t3 3 Brücke für Tiefenmessgerät 70,40 74,40 89,- Brücke Längex Breite mm 80X16 100X16 150X20 J 50 864 Hauptkatalog 46
