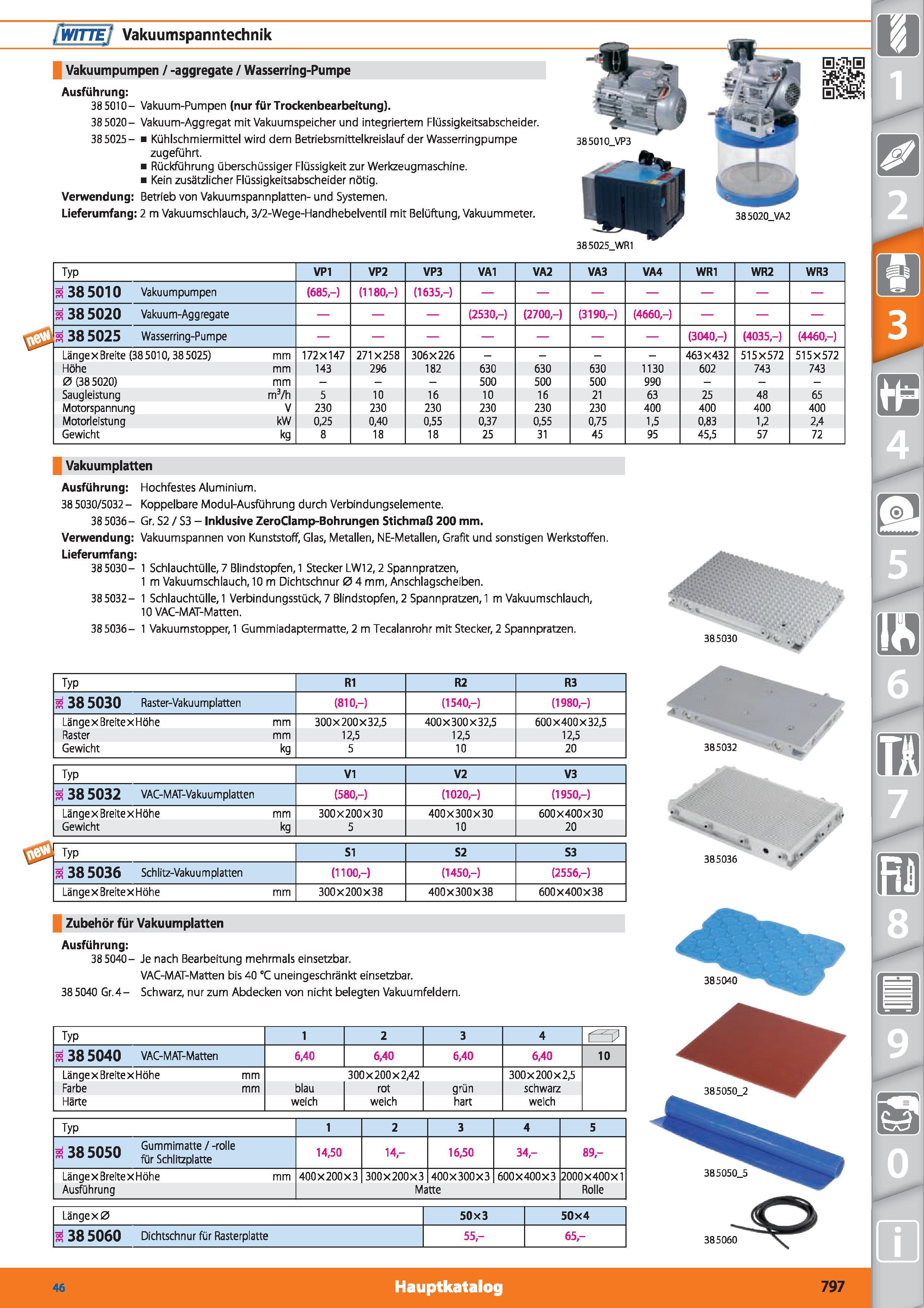

WITTE Vakuumspanntechnik Vakuumpumpen / -aggregate / Wasserring-Pumpe Ausführung 38 5010- Vakuum-Pumpen (nur für Trockenbearbeitung). 38 5020- Vakuum-Aggregat mit Vakuumspeicher und integriertem Flüssigkeitsabscheider. 38 5025- Kühlschmiermittel wird dem Betriebsmittelkreislauf der Wasserringpumpe zugeführt. Rückführung überschüssiger Flüssigkeit zur Werkzeugmaschine. Kein zusätzlicher Flüssigkeitsabscheider nötig. Verwendung Betrieb von Vakuumspannplatten- und Systemen. Lieferumfang 2 m Vakuumschlauch, 3/2-Wege-Handhebelventil mit Belüftung, Vakuummeter. 385020_VA2 385025 WR1 Typ VP1 VP2 VP3 VA1 VA2 VA3 VA4 WR1 WR2 WR3 8 38 5010 Vakuumpumpen (685,-) (1180,-) (1635,-) S 38 5020 Vakuum-Aggregate (2530,-) (2700,-) (3190,-) (4660,-) 8 38 5025 Wasserring-Pumpe (3040,-) (4035,-) (4460,-) LängexBreite (385010,385025) mm 172X147 271X258 306X226 463 X432 515X572 515X572 Höhe mm 143 296 182 630 630 630 1130 602 743 743 0(385020) mm - 500 500 500 990 - Saugleistung m3/h 5 10 16 10 16 21 63 25 48 65 Motorspannung V 230 230 230 230 230 230 400 400 400 400 Motorleistung kW 0,25 0,40 0,55 0,37 0,55 0,75 1,5 0,83 1,2 2,4 Gewicht kg 8 18 18 25 31 45 95 45,5 57 72 Vakuumplatten Ausführung Hochfestes Aluminium. 38 5030/5032 - Koppelbare Modul-Ausführung durch Verbindungselemente. 38 5036- Gr. S2 / S3 - Inklusive ZeroClamp-Bohrungen Stichmaß 200 mm, Verwendung Vakuumspannen von Kunststoff, Glas, Metallen, NE-Metallen, Grafit und sonstigen Werkstoffen. Lieferumfang 38 5030- 1 Schlauchtülle, 7 Blindstopfen, 1 Stecker LW12,2 Spannpratzen, 1 m Vakuumschlauch, 10 m Dichtschnur 0 4 mm, Anschlagscheiben. 38 5032- 1 Schlauchtülle, 1 Verbindungsstück, 7 Blindstopfen, 2 Spannpratzen, 1 m Vakuumschlauch, 10 VAC-MAT-Matten. 38 5036- 1 Vakuumstopper, 1 Gummiadaptermatte, 2 m Tecalanrohr mit Stecker, 2 Spannpratzen. 3. Zubehör für Vakuumplatten Ausführung 38 5040- Je nach Bearbeitung mehrmals einsetzbar. VAC-MAT-Matten bis 40 °C uneingeschränkt einsetzbar. 385040 Gr.4- Schwarz, nurzum Abdecken von nicht belegten Vakuumfeldern. Typ R1 R2 R3 8 38 5030 Raster-Vakuumplatten (810,-) (1540,-) (1980,-) LängexBreitexHöhe mm 300x200x32,5 400x 300 x 32,5 600 x400 x 32,5 Raster mm 12,5 12,5 12,5 Gewicht kg 5 10 20 Typ VI V2 V3 8 38 5032 VAC-MAT-Vakuumplatten (580,-) (1020,-) (1950,-) LängexBreitexHöhe mm 300X200X30 400X300X30 600 X400X30 Gewicht kg 5 10 20 Typ SI S2 S3 3 38 5036 Schlitz-Vakuumplatten (1100,-) (1450,-) (2556,-) LängexBreitexHöhe mm 300X200X38 400x300x38 600 X400X38 385036 Typ 1 2 3 4 8 38 5040 VAC-MAT-Matten 6,40 6,40 6,40 6,40 10 LängexBreitexHöhe mm 300x200x2,42 300x200x2,5 Farbe mm blau rot grün schwarz Härte weich weich hart weich Typ 1 2 3 4 5 -j tjo mm Gummimatte / -rolle ”385050 fürSch il2p atte 14,50 14- 16,50 34- 89- LängexBreitexHöhe mm 400 x 200 x3 300X200X3 400x300x3 600X400X3 2000X400X1 Ausführung Matte Rolle Länge x0 50x3 50x4 8 38 5060 Dichtschnur für Rasterplatte 55- 65- 385060 46 Hauptkatalog 797
