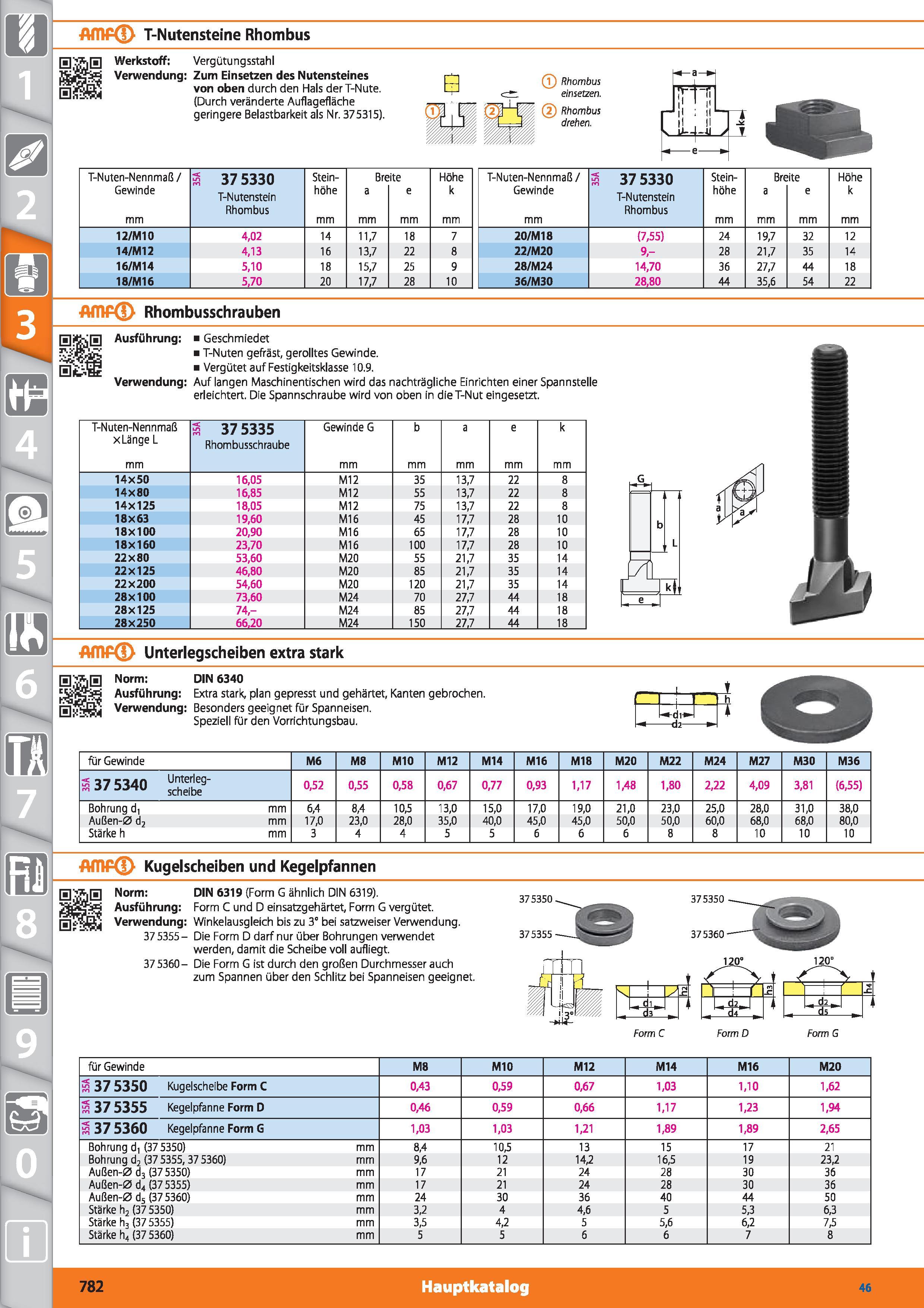

AfflP T-Nutensteine Rhombus H'vJlH Werkstoff Vergütungsstahl Verwendung Zum Einsetzen des Nutensteines von ° en durch den Hals der T-Nute. (Durch veränderte Auflagefläche geringere Belastbarkeit als Nr. 375315). (j Rhombus einsetzen. (3 Rhombus drehen. T-Nuten-Nennmaß/ Gewinde mm s 37 5330 T-Nutenstein Rhombus Stein- höhe mm Bre a mm ite e mm Höhe k mm T-Nuten-Nennmaß/ Gewinde mm ffi 37 5330 T-Nutenstein Rhombus Stein- höhe mm Bre a mm ite e mm Höhe k mm 12/M10 4,02 14 11,7 18 7 20/M18 (7,55) 24 19,7 32 12 14/M12 4,13 16 13,7 22 8 22/M20 9,- 28 21,7 35 14 16/M14 5,10 18 15,7 25 9 28/M24 14,70 36 27,7 44 18 18/M16 5,70 20 17,7 28 10 36/M30 28,80 44 35,6 54 22 AfflP Rhombusschrauben na Ausführung Geschmiedet T-Nuten gefräst, gerolltes Gewinde. Vergütet auf Festigkeitsklasse 10.9. Verwendung Auf langen Maschinentischen wird das nachträgliche Einrichten einer Spannstelle erleichtert. Die Spannschraube wird von oben in dieT-Nut eingesetzt. T-Nuten-Nennmaß ffi 37 5335 Gewinde G b a e k x Länge L Rhombusschraube mm 14X50 16,05 M12 35 13,7 22 8 14X80 16,85 M12 55 13,7 22 8 14X125 18,05 M12 75 13,7 22 8 18X63 19,60 M16 45 17,7 28 10 18X100 20,90 M16 65 17,7 28 10 18X160 23,70 M16 100 17,7 28 10 22X80 53,60 M20 55 21,7 35 14 22X125 46,80 M20 85 21,7 35 14 22X200 54,60 M20 120 21,7 35 14 28X100 73,60 M24 70 27,7 44 18 28X125 74,- M24 85 27,7 44 18 28X250 66.20 M24 150 27,7 44 18 Amt Unterlegscheiben extra stark rcil für Gewinde M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M36 s375340 Unterleg- scheibe 0,52 0,55 0,58 0,67 0,77 0,93 1,17 1,48 1,80 2,22 4,09 3,81 (6,55) Bohrung d, mm 6,4 8,4 10,5 13,0 15,0 17,0 19,0 21,0 23,0 25,0 28,0 31,0 38,0 Außen-0 d2 mm 17,0 23,0 28,0 35,0 40,0 45,0 45,0 50,0 50,0 60,0 68,0 68,0 80,0 Stärke h mm 3 4 4 5 5 6 6 6 8 8 10 10 10 AfflP Kugelscheiben und Kegelpfannen Norm DIN 6319 (Form G ähnlich DIN 6319). Ausführung Form C und D einsatzgehärtet. Form G vergütet. Verwendung Winkelausgleich bis zu 3° bei satzweiser Verwendung. 37 5355 - Die Form D darf nur über Bohrungen verwendet werden, damit die Scheibe voll aufliegt. 37 5360- Die Form G ist durch den großen Durchmesser auch zum Spannen über den Schlitz bei Spanneisen geeignet. 375350 375355 375350 s. B - di l d3 Form C Form D _c . d <1 2 Form G für Gewinde M8 M10 M12 M14 M16 M20 ffi 37 5350 Kugelscheibe Form C 0,43 0,59 0,67 1,03 1,10 1,62 Sj 37 5355 Kegelpfanne Form D 0,46 0,59 0,66 1,17 1,23 1,94 s 37 5360 Kegelpfanne Form G 1,03 1,03 1,21 1,89 1,89 2,65 Bohrung d, (375350) mm 8,4 10,5 13 15 17 21 Bohrung d2 (37 5355,37 5360) mm 9,6 12 14,2 16,5 19 23,2 Außen-0 d3 (375350) mm 17 21 24 28 30 36 Außen-0 d4 (375355) mm 17 21 24 28 30 36 Außen-0 d5 (375360) mm 24 30 36 40 44 50 Starke h2 (37 5350) mm 3,2 4 4,6 5 5,3 6,3 Stärke h3 (375355) mm 3,5 4,2 5 5,6 6,2 7,5 Stärke h4 (37 5360) mm 5 5 6 6 7 8 Hi’ThE Norm DIN 6340 Ausführung Extra stark, plan gepresst und gehärtet, Kanten gebrochen. Verwendung Besonders geeignet für Spanneisen. Speziell für den Vorrichtungsbau. 782 Hauptkatalog 46
