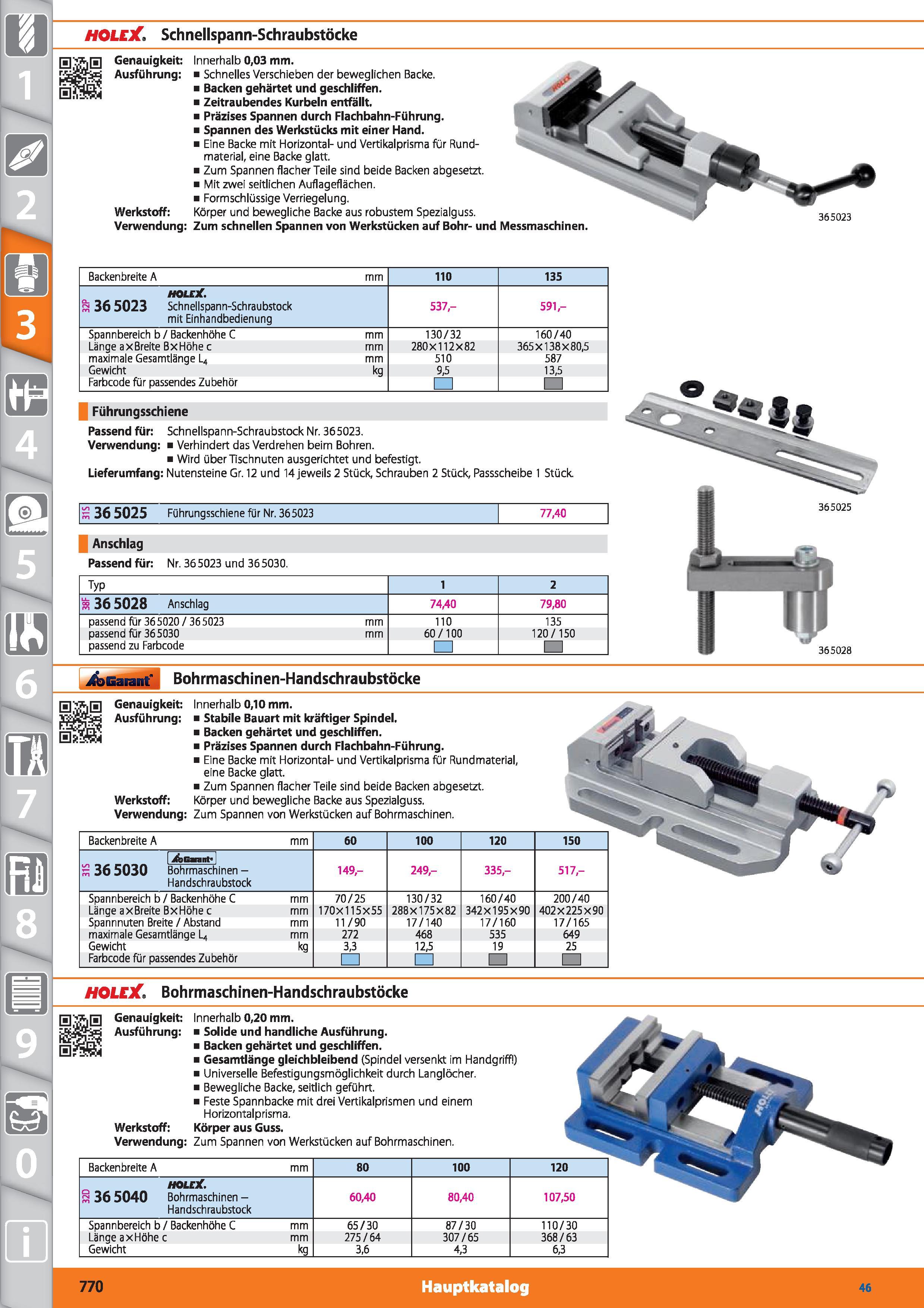

HOLE Schnellspann-Schraubstöcke Genauigkeit Innerhalb 0,03 mm. Ausführung Schnelles Verschieben der beweglichen Backe. Backen gehärtet und geschliffen. Zeitraubendes Kurbeln entfällt. Präzises Spannen durch Flachbahn-Führung. Spannen des Werkstücks mit einer Hand. Eine Backe mit Horizontal- und Vertikalprisma für Rundmaterial, eine Backe glatt. Zum Spannen flacher Teile sind beide Backen abgesetzt. Mit zwei seitlichen Auflageflächen. Formschlüssige Verriegelung. Werkstoff Körper und bewegliche Backe aus robustem Spezialguss. Verwendung Zum schnellen Spannen von Werkstücken auf Bohr- und Messmaschinen. Backenbreite A mm 110 135 holbC. H 36 5023 Schnellspann-Schraubstock mit Einhandbedienung 537- 591- Spannbereich b/ Backenhöhe C mm 130/32 160/40 Länge ax Breite BxHöhe c mm 280X112X82 365X138X80,5 maximale Gesamtlänge L4 mm 510 587 Gewicht kg 9,5 13,5 Farbcode für passendes Zubehör Führungsschiene Passend für Schnellspann-Schraubstock Nr. 365023. Verwendung Verhindert das Verdrehen beim Bohren. Wird über Tischnuten ausgerichtet und befestigt. Lieferumfang Nutensteine Gr. 12 und 14 jeweils 2 Stück, Schrauben 2 Stück, Passscheibe 1 Stück s 36 5025 Führungsschiene für Nr. 365023 77,40 Anschlag Passend für Nr. 365023 und 365030. Typ 1 2 8 36 5028 Anschlag 74,40 79,80 passend für 36 5020 / 36 5023 mm 110 135 passend für 365030 mm 60/100 120/150 passend zu Farbcode 365028 j&Garant" Bohrmaschinen-Handschraubstöcke Genauigkeit Ausführung Werkstoff Innerhalb 0,10 mm. Stabile Bauart mit kräftiger Spindel. Backen gehärtet und geschliffen. Präzises Spannen durch Flachbahn-Führung. Eine Backe mit Horizontal- und Vertikalprisma für Rundmaterial, eine Backe glatt. Zum Spannen flacher Teile sind beide Backen abgesetzt. Körper und bewegliche Backe aus Spezialguss. Verwendung Zum Spannen von Werkstücken auf Bohrmaschinen. Backenbreite A mm 60 100 120 150 I i(bGarant' 36 5030 Bohrmaschinen -Handschraubstock 149- 249- 335,- 517,- Spannbereich b/ Backenhöhe C mm 70/25 130/32 160/40 200/40 Länge ax Breite BxHöhe c mm 170X115X55 288X175X82 342X195X90 402X225X90 Spannnuten Breite / Abstand mm 11/90 17/140 17/160 17/165 maximale Gesamtlänge L4 mm 272 468 535 649 Gewicht kg 3,3 12,5 19 25 Farbcode für passendes Zubehör HOLEX Bohrmaschinen-Handschraubstöcke Genauigkeit Innerhalb 0,20 mm. Ausführung Solide und handliche Ausführung. Backen gehärtet und geschliffen. Gesamtlänge gleichbleibend (Spindel versenkt im Handgriff)) Universelle Befestigungsmöglichkeit durch Langlöcher. Bewegliche Backe, seitlich geführt. Feste Spannbacke mit drei Vertikalprismen und einem Horizontalprisma. Werkstoff Körper aus Guss. Verwendung Zum Spannen von Werkstücken auf Bohrmaschinen. Backenbreite A mm 80 100 120 HOLE . H 36 5040 Bohrmaschinen -Handschraubstock 60/40 80,40 107,50 Spannbereich b/ Backenhöhe C mm 65/30 87/30 110/30 Länge a xHöhe c mm 275/64 307/65 368/63 Gewicht kg 3,6 4,3 6,3 770 Hauptkatalog 46
