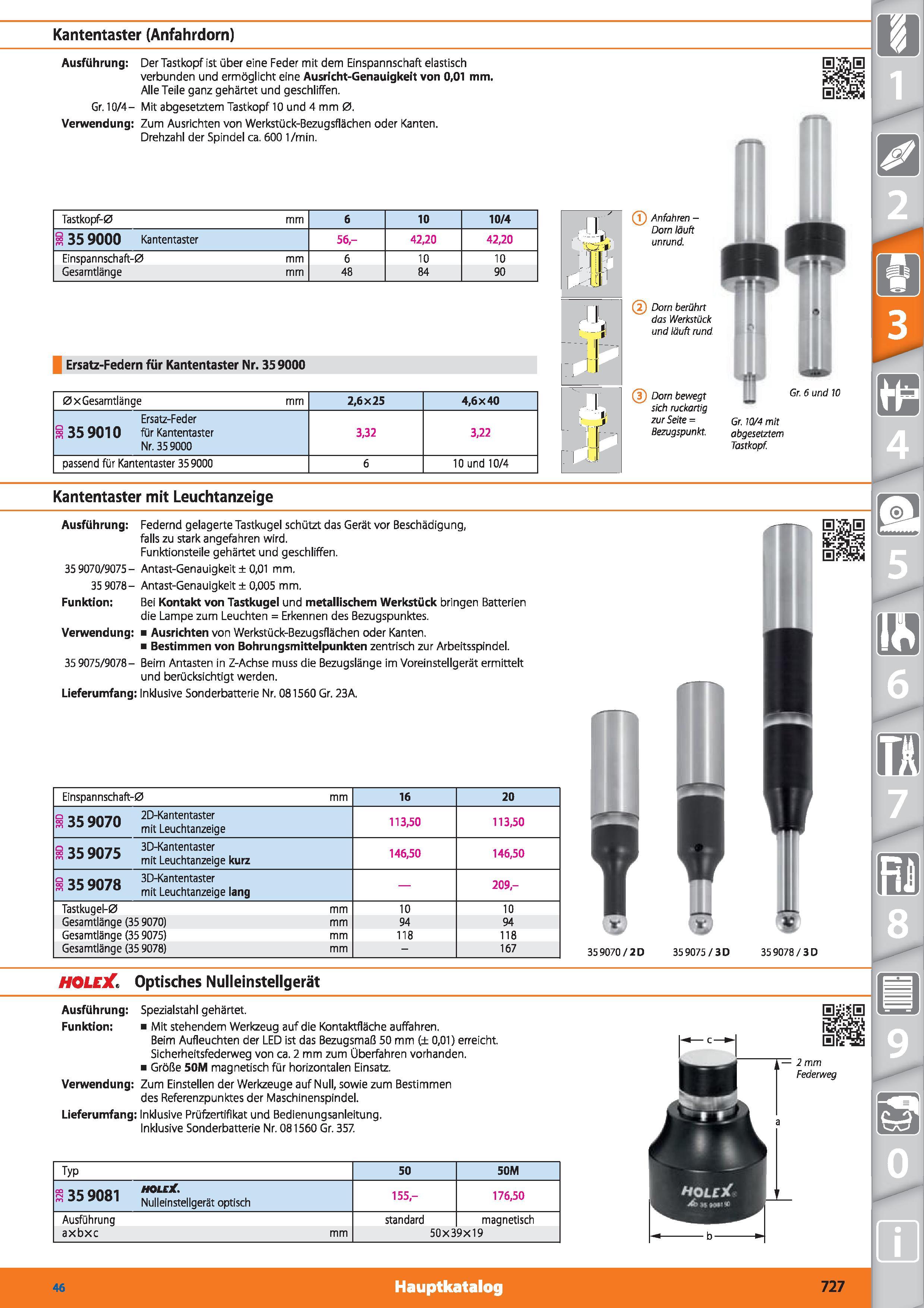

Kantentaster (Anfahrdorn) Ausführung Der Tastkopf ist über eine Feder mit dem Einspannschaft elastisch verbunden und ermöglicht eine Ausricht-Genauigkeit von 0,01 mm. Alle Teile ganz gehärtet und geschliffen. Gr. 10/4- Mit abgesetztem Tastkopf 10 und 4 mm 0. Verwendung Zum Ausrichten von Werkstück-Bezugsflächen oder Kanten. Drehzahl der Spindel ca. 600 1/min. Tastkopf-0 mm 6 10 10/4 H 35 9000 Kantentaster 56- 42,20 42,20 Einspannschaft-0 mm 6 10 10 Gesamtlänge mm 48 84 90 Ersatz-Federn für Kantentaster Nr. 359000 0xGesamtlänge mm 2,6x25 4,6x40 Ersatz-Feder 8 35 9010 für Kantentaster Nr. 35 9000 3,32 3,22 passend für Kantentaster 359000 6 10 und 10/4 (7) Anfahren -Dorn läuft unrund (; Dorn berührt das Werkstück und läuft rund. (5) Dorn bewegt sich ruckartig zur Seite - Bezugspunkt. abgesetztem Tastkopf. Gr. 10/4 mit Kantentaster mit Leuchtanzeige Ausführung Federnd gelagerte Tastkugel schützt das Gerät vor Beschädigung, falls zu stark angefahren wird. Funktionsteile gehärtet und geschliffen. 35 9070/9075- Antast-Genauigkeit ± 0,01 mm. 35 9078- Antast-Genauigkeit ± 0,005 mm. Funktion Bei Kontakt von Tastkugel und metallischem Werkstück bringen Batterien die Lampe zum Leuchten = Erkennen des Bezugspunktes. Verwendung Ausrichten von Werkstück-Bezugsflächen oder Kanten. Bestimmen von Bohrungsmittelpunkten zentrisch zur Arbeitsspindel. 35 9075/9078- Beim Antasten in Z-Achse muss die Bezugslänge im Voreinsteilgerät ermittelt und berücksichtigt werden. Lieferumfang Inklusive Sonderbatterie Nr. 081560 Gr. 23A. Einspannschaft-0 mm 16 20 359070 2D-Kantentaster mit Leuchtanzeige 113,50 113,50 359075 3D-Kantentaster mit Leuchtanzeige kurz 146,50 146,50 359078 3D-Kantentaster mit Leuchtanzeige lang 209- Tastkugel-0 mm 10 10 Gesamtlänge (359070) mm 94 94 Gesamtlänge (359075) mm 118 118 Gesamtlänge (359078) mm - 167 %) % 35 9070 / 2 D 35 9075 / 3 D 359078/3D HOLEX Optisches Nulleinstellgerät Ausführung Spezialstahl gehärtet. Funktion Mit stehendem Werkzeug auf die Kontaktfläche auffahren. Beim Aufleuchten der LED ist das Bezugsmaß 50 mm (± 0,01) erreicht. Sicherheitsfederweg von ca. 2 mm zum Oberfahren vorhanden. Größe 50M magnetisch für horizontalen Einsatz. Verwendung Zum Einstellen der Werkzeuge auf Null, sowie zum Bestimmen des Referenzpunktes der Maschinenspindel. Lieferumfang Inklusive Prüfzertifikat und Bedienungsanleitung. Inklusive Sonderbatterie Nr. 081560 Gr. 357. m 2 mm Federweg Typ 50 50M s 35 9081 holcjC. Nulleinstellgerät optisch 155- 176,50 Ausführung standard magnetisch axbxc mm 50x39x19 hole/ 46 Hauptkatalog 727
