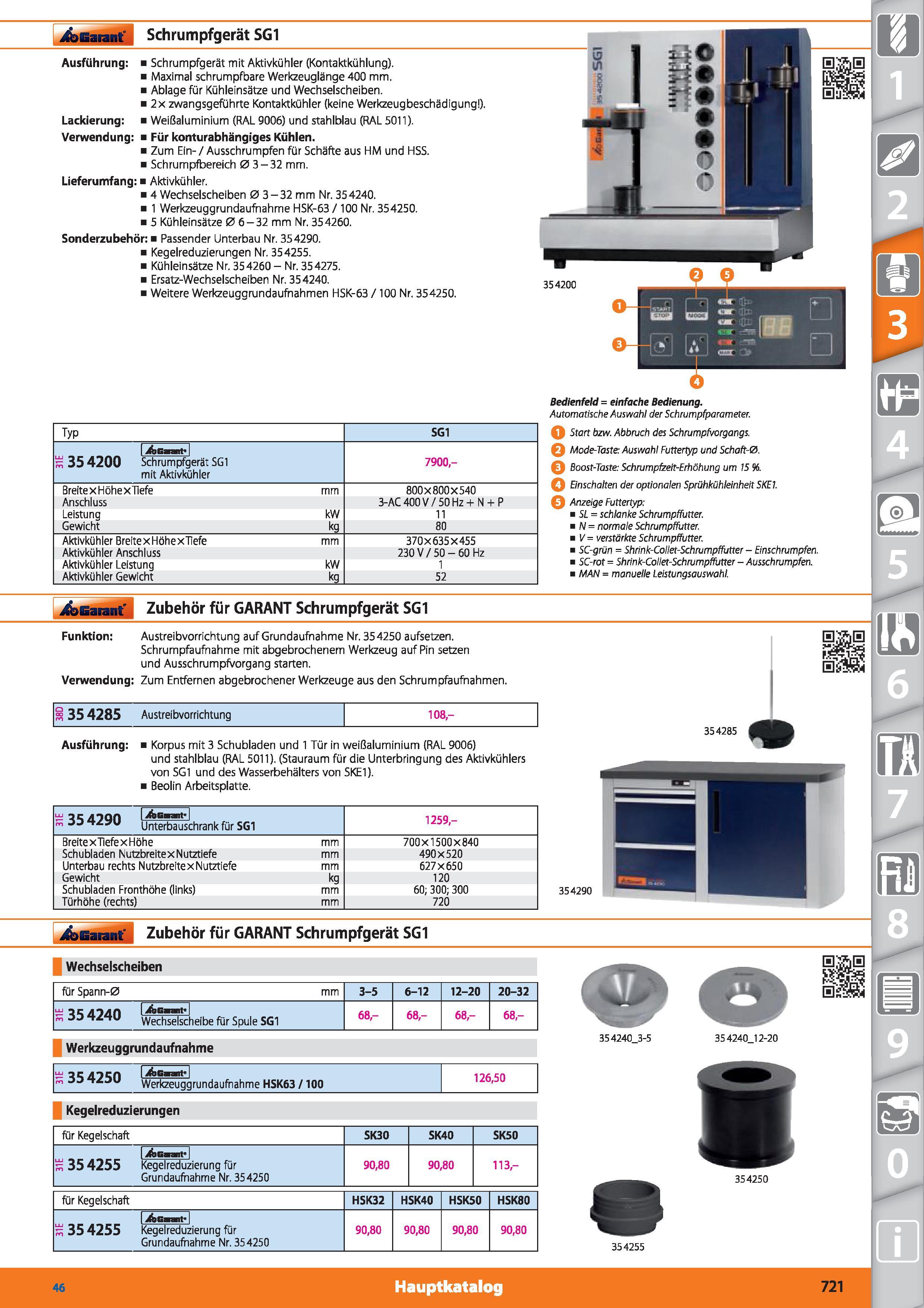

Garant Schrumpfgerät SG1 Ausführung Schrumpfgerät mit Aktivkühler (Kontaktkühlung). Maximal schrumpfbare Werkzeuglänge 400 mm. Ablage für Kühleinsätze und Wechselscheiben. 2x zwangsgeführte Kontaktkühler (keine Werkzeugbeschädigung ). Lackierung Weißaluminium (RAL 9006) und stahlblau (RAL 5011). Verwendung Für konturabhängiges Kühlen. Zum Ein-/Ausschrumpfen für Schäfte aus HM und HSS. Schrumpfbereich 0 3-32 mm. Lieferumfang Aktivkühler. 4 Wechselscheiben 0 3 - 32 mm Nr. 354240. 1 Werkzeuggrundaufnahme HSK-63 / 100 Nr. 354250. 5 Kühleinsätze 0 6-32 mm Nr. 354260. Sonderzubehör Passender Unterbau Nr. 354290. Kegelreduzierungen Nr. 354255. Kühleinsätze Nr. 354260 - Nr. 35 4275. Ersatz-Wechselscheiben Nr. 354240. Weitere Werkzeuggrundaufnahmen HSK-63 /100 Nr. 354250. Typ SG1 1 ifecnnt 1 K 35 4200 Schrumpfgerät SGI mit Aktivkühler 7900,- BreitexHöhexTiefe mm 800X 800X 540 Anschluss 3-AC 400 V / 50 Hz + N + P Leistung kW 11 Gewicht kg 80 Aktivkühler BreitexHöhexTiefe mm 370 x 635 x 455 Aktivkühler Anschluss 230 V / 50 - 60 Hz Aktivkühler Leistung kW 1 Aktivkühler Gewicht kg 52 Bedienfeld = einfache Bedienung. Automatische Auswahl der Schrumpfparameter. Q Start bzw. Abbruch des Schrumpfvorgangs. Q Mode-Taste Auswahl Futtertyp und Schaft-0. Q Boost-Taste Schrumpfzelt-Erhöhung um 15 96. Q Einschalten der optionalen Sprühkühleinheit SKE1. Q Anzeige Futtertyp SL- schlanke Schrumpffutter. N = normale Schrumpffutter. V = verstärkte Schrumpffutter. SC-grün = Shrink-Collet-Schrumpffutter - Einschrumpfen. SC-rot = Shrink-Collet-Schrumpffutter - Ausschrumpfen. MAN = manuelle Leistungsauswahl j&Garant' Zubehör für GARANT Schrumpfgerät SG1 Funktion Austreibvorrichtung auf Grundaufnahme Nr. 354250 aufsetzen. Schrumpfaufnahme mit abgebrochenem Werkzeug auf Pin setzen und Ausschrumpfvorgang starten. Verwendung Zum Entfernen abgebrochener Werkzeuge aus den Schrumpfaufnahmen. i 35 4285 Austreibvorrichtung 108,- Ausführung Korpus mit 3 Schubladen und 1 Tür in weißaluminium (RAL 9006) und stahlblau (RAL 5011). (Stauraum für die Unterbringung des Aktivkühlers von SGI und des Wasserbehälters von SKE1). Beolin Arbeitsplatte. Garant Zubehör für GARANT Schrumpfgerät SG1 Wechselscheiben Werkzeuggrundaufnahme s 35 4250 I ifegaantM Werkzeuggrundaufnahme HSK63 /100 126,50 Kegelreduzierungen lAGmnfl rn 33 ünterbauschrank für SGI 1259,- BreitexTiefexHöhe mm 700x1500x840 Schubladen Nutzbreitex Nutztiefe mm 490x520 Unterbau rechts NutzbreitexNutztiefe mm 627x650 Gewicht kg 120 Schubladen Fronthöhe (links) mm 60; 300; 300 Türhöhe (rechts) mm 720 354290 für Spann-0 mm 3-5 6-12 12-20 20-32 AJACl I Graifl m Wechselscheibe für Spule SG1 68,- 68,- 68,- 68,- 354240 3-5 für Kegelschaft SK30 SK40 SK50 ifeGmnt” s 35 4255 Kegelreduzierung für Grundaufnahme Nr. 354250 90,80 90,80 113,- für Kegelschaft H5K32 HSK40 HSK50 HSK80 ifacmnt S 35 4255 Kegelreduzierung für Grundaufnahme Nr. 354250 90,80 90,80 90,80 90,80 354250 354240 12-20 354255 46 Hauptkatalog 721 354200
