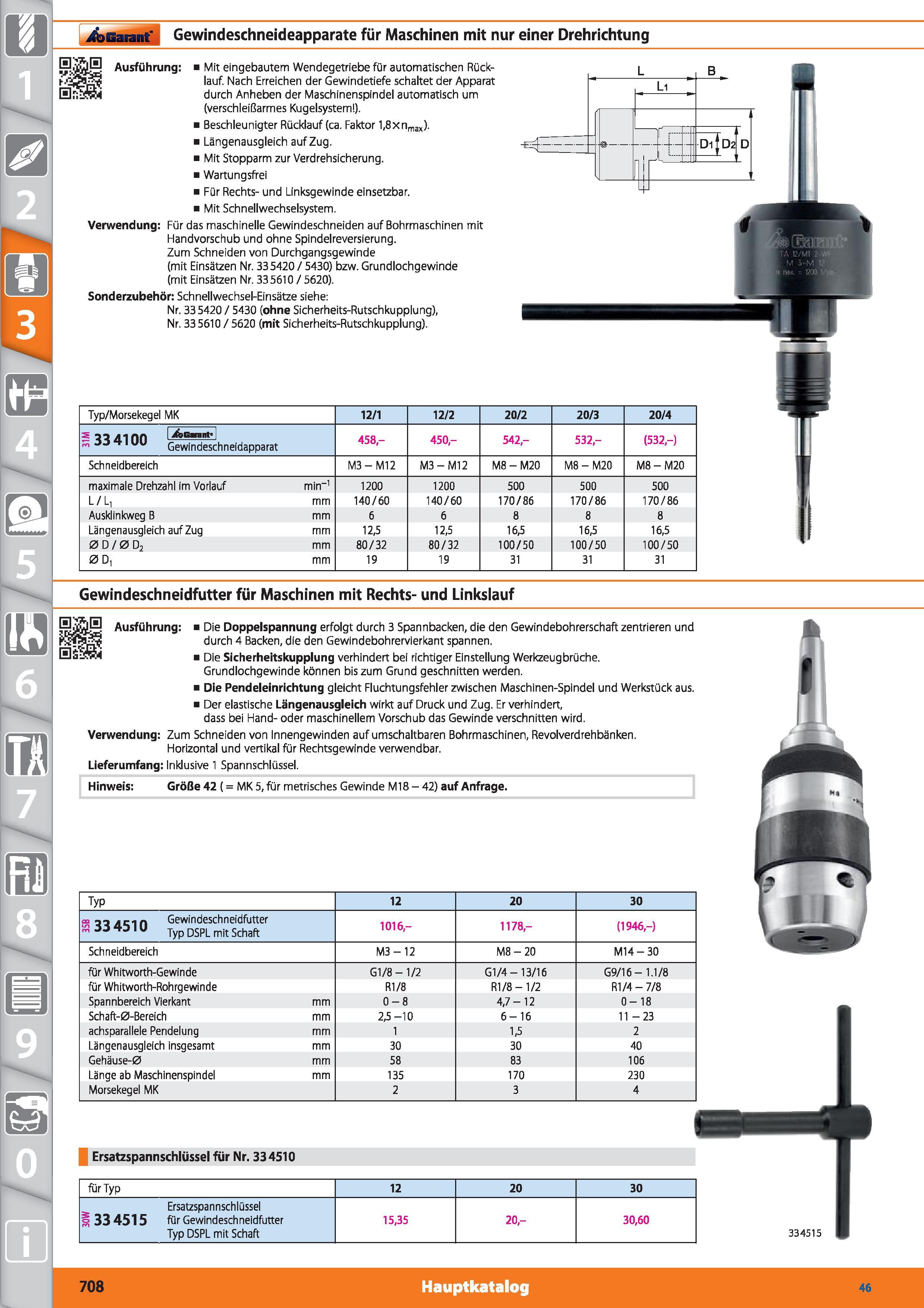

Garant Gewindeschneideapparate für Maschinen mit nur einer Drehrichtung Ausführung Mit eingebautem Wendegetriebe für automatischen Rück-Erreichen der Gewindetiefe schaltet der Apparat 0r 5 fM durch Anheben der Maschinenspindel automatisch um (verschleißarmes Kugelsystem ). Beschleunigter Rücklauf (ca. Faktor 1,8xnmax). Längenausgleich auf Zug. Mit Stopparm zur Verdrehsicherung. Wartungsfrei Für Rechts- und Linksgewinde einsetzbar. Mit Schnellwechselsystem. Verwendung Für das maschinelle Gewindeschneiden auf Bohrmaschinen mit Handvorschub und ohne Spindelreversierung. Zum Schneiden von Durchgangsgewinde (mit Einsätzen Nr. 335420/5430) bzw. Grundlochgewinde (mit Einsätzen Nr. 335610/5620). Sonderzubehör Schnellwechsel-Einsätze siehe Nr. 335420 / 5430 (ohne Sicherheits-Rutschkupplung), Nr. 33 5610 / 5620 (mit Sicherheits-Rutschkupplung). Qi Typ/Morsekegel MK 12/1 12/2 20/2 20/3 20/4 5 33 41 nn 1 Amant- Gewindeschneidapparat 458- 450,- 542,- 532- (532,-) Schneidbereich M3-M12 M3-M12 M8 - M20 M8 - M20 M8 - M20 maximale Drehzahl im Vorlauf min-1 1200 1200 500 500 500 L/L, mm 140/60 140/60 170/86 170/86 170/86 Ausklinkweg B mm 6 6 8 8 8 Längenausgleich auf Zug mm 12,5 12,5 16,5 16,5 16,5 0 D / 0 D2 mm 80/32 80/32 100/50 100/50 100/50 0 D, mm 19 19 31 31 31 Gewindeschneidfutter für Maschinen mit Rechts- und Linkslauf rcil Ausführung Die Doppelspannung erfolgt durch 3 Spannbacken, die den Gewindebohrerschaft zentrieren und durch 4 Backen, die den Gewindebohrervierkant spannen. Die Sicherheitskupplung verhindert bei richtiger Einstellung Werkzeugbrüche. Grundlochgewinde können bis zum Grund geschnitten werden. Die Pendeleinrichtung gleicht Fluchtungsfehler zwischen Maschinen-Spindel und Werkstück aus. Der elastische Längenausgleich wirkt auf Druck und Zug. Er verhindert, dass bei Hand- oder maschinellem Vorschub das Gewinde verschnitten wird. Verwendung Zum Schneiden von Innengewinden auf umschaltbaren Bohrmaschinen, Revolverdrehbänken. Horizontal und vertikal für Rechtsgewinde verwendbar. Lieferumfang Inklusive 1 Spannschlüssel. Hinweis Größe 42 (= MK 5, für metrisches Gewinde M18 - 42) auf Anfrage. Ersatzspannschlüssel für Nr. 334510 Typ 12 20 30 Gewindeschneidfutter S 33 4510 Typ DSpL mit Schaft 1016,- 1178- (1946,-) Schneidbereich M3-12 M8-20 M14-30 für Whitworth-Gewinde Gl/8 -1/2 Gl/4 -13/16 G9/16- 1.1/8 für Whitworth-Rohrgewinde RI/8 RI/8 - 1/2 RI/4 - 7/8 Spannbereich Vierkant mm 0-8 4,7-12 0-18 Schaft-0-Bereich mm 2,5-10 6-16 11 -23 achsparallele Pendelung mm 1 1,5 2 Längenausgleich insgesamt mm 30 30 40 Gehäuse-0 mm 58 83 106 Länge ab Maschinenspindel mm 135 170 230 Morsekegel MK 2 3 4 für Typ 12 20 30 Ersatzspannschlüssel o 33 4515 für Gewindeschneidfutter Typ DSPL mit Schaft 15,35 20,- 30,60 334515 708 Hauptkatalog 46
