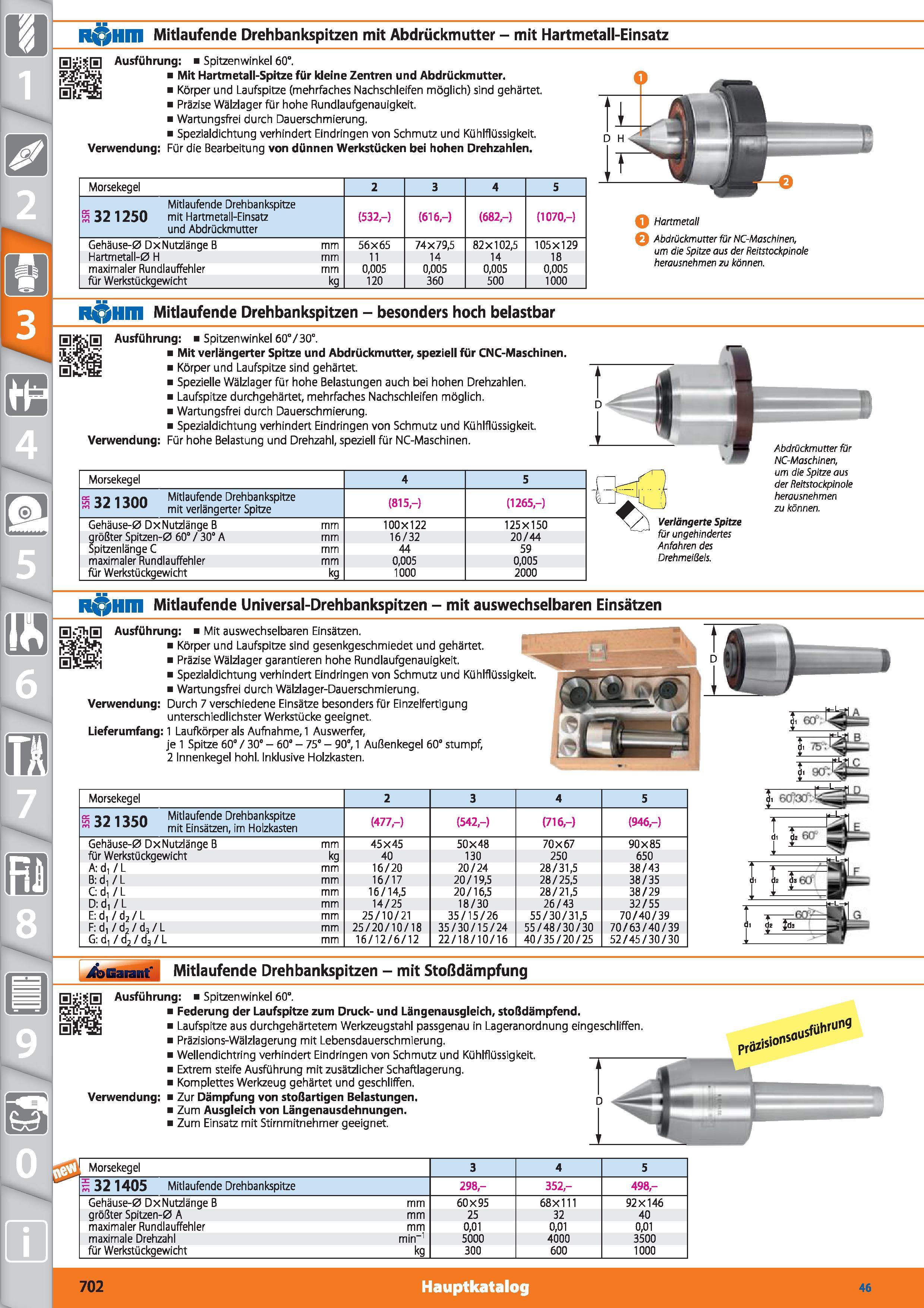

702 Каталог HOFFMANN GROUP 2015 Инструмент режущий слесарный измерительный DEU Стр.702

Каталог HOFFMANN GROUP 2015 Tools Инструменты Ver 46 Стр. 702 0702 DEU Lab2u

R iHIII Mitlaufende Drehbankspitzen mit Abdrückmutter - mit Hartmetall-Einsatz HiÜSH Ausführung Spitzenwinkel 60°. jgärg&j Mit Hartmetall-Spitze für kleine Zentren und Abdrückmutter. Körper und Laufspitze (mehrfaches Nachschleifen möglich) sind gehärtet. Präzise Wälzlager für hohe Rundlaufgenauigkeit. Wartungsfrei durch Dauerschmierung. Spezialdichtung verhindert Eindringen von Schmutz und Kühlflüssigkeit. Verwendung Für die Bearbeitung von dünnen Werkstücken bei hohen Drehzahlen. Morse kegel 2 3 4 5 Mitlaufende Drehbankspitze S 32 1250 mit Hartmetall-Einsatz und Abdrückmutter (532,-) (616,-) (682,-) (1070,-) Gehäuse-0 DxNutzlänge B mm 56x65 74X 79,5 82x102,5 105x129 Hartmetall-0 H mm 11 14 14 18 maximaler Rundlauffehler mm 0,005 0,005 0,005 0,005 für Werkstückgewicht kg 120 360 500 1000 Q Hartmetall Q Abdrückmutter für NC-Maschinen, um die Spitze aus der Reitstockpinoie herausnehmen zu können. H Hm Mitlaufende Drehbankspitzen - besonders hoch belastbar 0 "j0 Ausführung Spitzenwinkel 60°/30°. igj&Jg Mit verlängerter Spitze und Abdrückmutter, speziell für CNC-Maschinen. g Körper und Laufspitze sind gehärtet. Spezielle Wälzlager für hohe Belastungen auch bei hohen Drehzahlen. Laufspitze durchgehärtet, mehrfaches Nachschleifen möglich. Wartungsfrei durch Dauerschmierung. Spezialdichtung verhindert Eindringen von Schmutz und Kühlflüssigkeit. Verwendung Für hohe Belastung und Drehzahl, speziell für NC-Maschinen. Morsekegel 4 5 “3913nn Mitlaufende Drehbankspitze m 3 juu mit ver gngerter spitze (815,-) (1265,-) Gehäuse-0 DxNutzlänge B mm 100X122 125X150 größter Spitzen-0 60° / 30° A mm 16/32 20/44 Spitzenlänge C mm 44 59 maximaler Rundlauffehler mm 0,005 0,005 für Werkstückgewicht kg 1000 2000 R Hm Mitlaufende Universal-Drehbankspitzen - mit auswechselbaren Einsätzen Ausführung Mit auswechselbaren Einsätzen. Körper und Laufspitze sind gesenkgeschmiedet und gehärtet. ggSS Präzise Wälzlager garantieren hohe Rundlaufgenauigkeit. Spezialdichtung verhindert Eindringen von Schmutz und Kühlflüssigkeit. Wartungsfrei durch Wälzlager-Dauerschmierung. Verwendung Durch 7 verschiedene Einsätze besonders für Einzelfertigung unterschiedlichster Werkstücke geeignet. Lieferumfang 1 Laufkörper als Aufnahme, 1 Auswerfer, je 1 Spitze 60° / 30° - 60° - 75° - 90°, 1 Außenkegel 60° stumpf, 2 Innenkegel hohl. Inklusive Flolzkasten. Morsekegel 2 3 4 5 K 39 13sn Mitlaufende Drehbankspitze m 3Z. 3JU mjt Ersätzen, im Holzkasten (477,-) (542,-) (716,-) (946,-) Gehäuse-0 DxNutzlänge B mm 45X45 50X48 70X67 90X85 für Werkstückgewicht kq 40 130 250 650 A d, / L mm 16/20 20/24 28/31,5 38/43 B d, / L mm 16/17 20/19,5 28/25,5 38/35 C d, / L mm 16/14,5 20/16,5 28/21,5 38/29 D d, / L mm 14/25 18/30 26/43 32/55 E:d,/d2/L mm 25/10/21 35/15/26 55/30/31,5 70/40/39 F d, / d2 / d3 / L mm 25/20/10/18 35/30/15/24 55/48/30/30 70/63/40/39 G d,/d2/d3/L mm 16/12/6/12 22/18/10/16 40/35/20/25 52/45/30/30 t & d, % 6& L i ES65 t di dg - i Garant Mitlaufende Drehbankspitzen - mit Stoßdämpfung Ausführung Spitzenwinkel 60°. Federung der Laufspitze zum Druck- und Längenausgleich, stoßdämpfend. Laufspitze aus durchgehärtetem Werkzeugstahl passgenau in Lageranordnung eingeschliffen Präzisions-Wälzlagerung mit Lebensdauerschmierung. Wellendichtring verhindert Eindringen von Schmutz und Kühlflüssigkeit. Extrem steife Ausführung mit zusätzlicher Schaftlagerung. Komplettes Werkzeug gehärtet und geschliffen. Verwendung Zur Dämpfung von stoßartigen Belastungen. Zum Ausgleich von Längenausdehnungen. Zum Einsatz mit Stirnmitnehmer geeignet. prä ’ S'' ons°' usfühfüng m Morsekegel 3 4 5 s 32 1405 Mitlaufende Drehbankspitze 298,- 352,- 498,- Gehäuse-0 DxNutzlänge B mm 60X95 68X111 92X146 größter Spitzen-0 A mm 25 32 40 maximaler Rundlauffehler mm 0,01 0,01 0,01 maximale Drehzahl min-1 5000 4000 3500 für Werkstückgewicht kg 300 600 1000 Verlängerte Spitze für ungehindertes Anfahren des Drehmeißels. Abdrückmutter für NC-Maschinen, um die Spitze aus der Reitstockpinoie herausnehmen zu können. 702 Hauptkatalog 46
