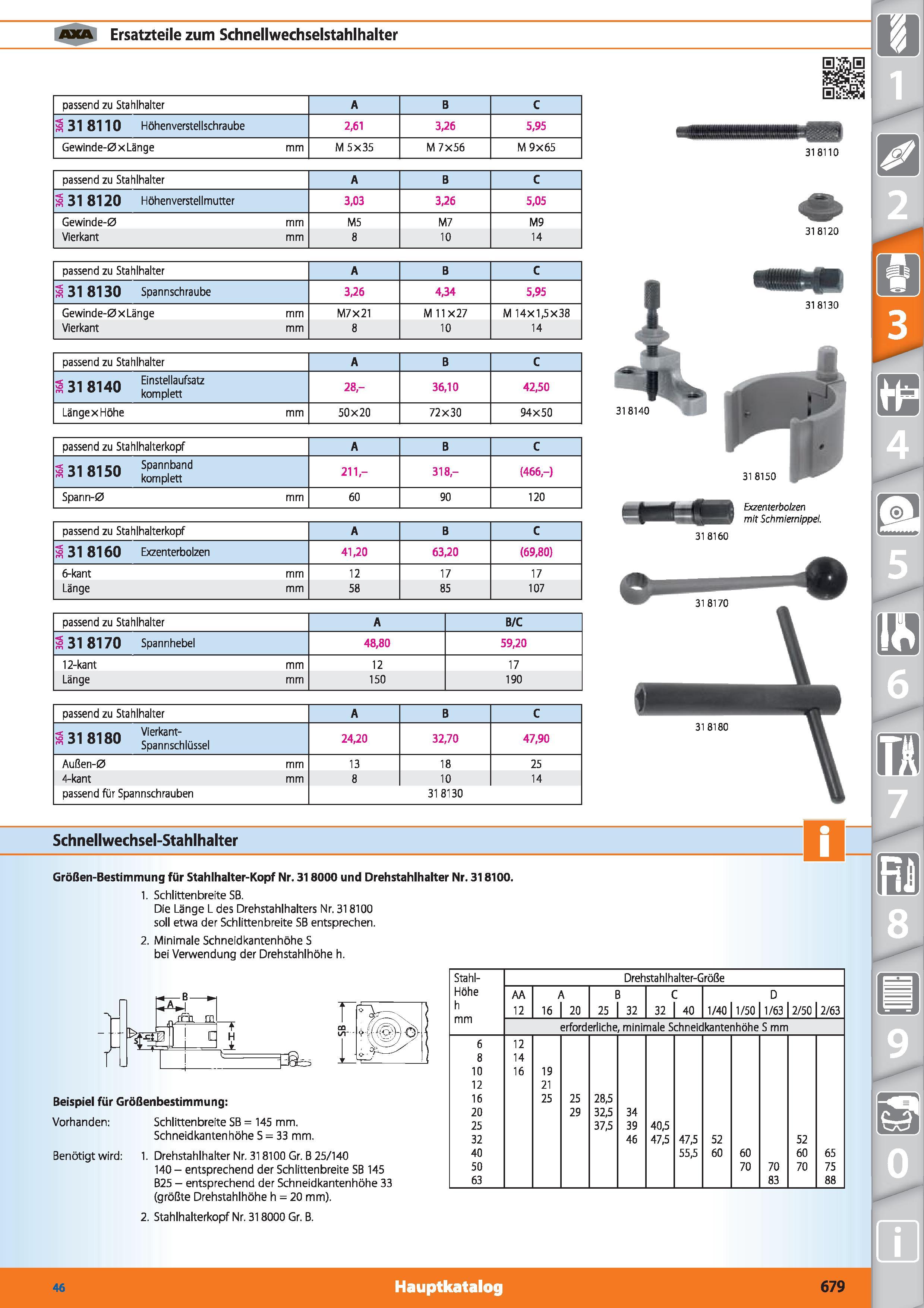

Ersatzteile zum Schnellwechselstahlhalter passend zu Stahlhalter A B C iÜ 31 8110 Höhenverstellschraube 2,61 3,26 5,95 Gewinde-0 x Länge mm M 5x35 M 7x56 M 9x65 passend zu Stahlhalter A B C i 31 8120 Höhenverstellmutter 3,03 3,26 5,05 Gewinde-0 mm M5 M7 M9 Vierkant mm 8 10 14 passend zu Stahlhalter A B C i 31 8130 Spannschraube 3,26 4,34 5,95 Gewinde-0 x Länge mm M7X21 M 11X27 M 14X1,5X38 Vierkant mm 8 10 14 passend zu Stahlhalter A B C < Einsteilaufsatz s 3 8140 komp ett 28,- 36,10 42,50 LängexHöhe mm 50x20 72x30 94x50 passend zu Stahlhalterkopf A B C 318150 ST 211- 318,- (466,-) Spann-0 mm 60 90 120 passend zu Stahlhalterkopf A B C 31 8160 Exzenterbolzen 41,20 63,20 (69,80) 6-kant mm 12 17 17 Länge mm 58 85 107 passend zu Stahlhalter A B/C 31 8170 Spannhebel 48,80 59,20 12-kant mm 12 17 Länge mm 150 190 passend zu Stahlhalter A B C < ii oiQn Vierkant-„ 31 8180 Spannschlüssel 24,20 32,70 47,90 Außen-0 mm 13 18 25 4-kant mm 8 10 14 passend für Spannschrauben 318130 Schnellwechsel-Stahlhalter Größen-Bestimmung für Stahlhalter-Kopf Nr. 318000 und Drehstahlhalter Nr. 318100. 1. Schlittenbreite SB. Die Länge L des Drehstahlhalters Nr. 318100 soll etwa der Schlittenbreite SB entsprechen. 2. Minimale Schneidkantenhöhe S bei Verwendung der Drehstahlhöhe h. Beispiel für Größenbestimmung Vorhanden Schlittenbreite SB = 145 mm. Schneidkanten höhe S = 33 mm. Benötigt wird 1. Drehstahlhalter Nr. 318100 Gr. B 25/140 140 - entsprechend der Schlittenbreite SB 145 B25 - entsprechend der Schneidkantenhöhe 33 (größte Drehstahlhöhe h = 20 mm). 2. Stahlhalterkopf Nr. 318000 Gr. B. Stahl- Drehstahlhalter-Größe Höhe AA A B C D h 12 16 20 25 32 32 40 1/40 1/50 1/63 2/50 2/63 erforderliche minimale Schneidkantenhöhe S mm 6 12 8 14 10 16 19 12 21 16 25 25 28,5 20 29 32,5 34 25 37,5 39 40,5 32 46 47,5 47,5 52 52 40 55,5 60 60 60 65 50 70 70 70 75 63 83 88 46 Hauptkatalog 679
