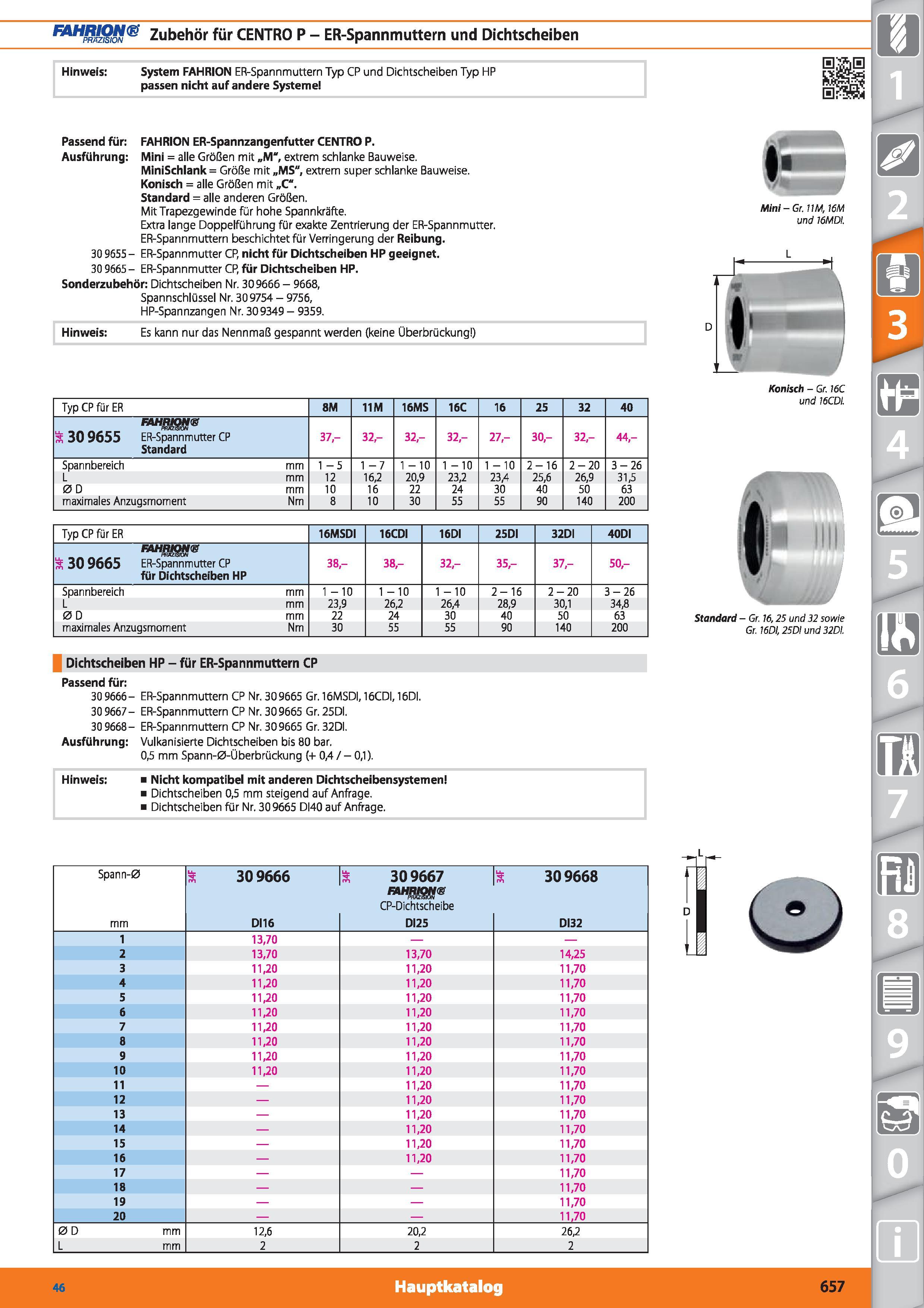

Zubehör für CENTRO P - ER-Spannmuttern und Dichtscheiben Hinweis System FAHRION ER-Spannmuttern Typ CP und Dichtscheiben Typ HP passen nicht auf andere Systeme Passend für FAHRION ER-Spannzangenfutter CENTRO P. Ausführung Mini = alle Größen mit „M", extrem schlanke Bauweise. MiniSchlank = Größe mit „MS", extrem super schlanke Bauweise. Konisch = alle Größen mit „C". Standard = alle anderen Größen. Mit Trapezgewinde für hohe Spannkräfte. Extra lange Doppelführung für exakte Zentrierung der ER-Spannmutter. ER-Spannmuttern beschichtet für Verringerung der Reibung. 30 9655 - ER-Spannmutter CP, nicht für Dichtscheiben HP geeignet. 30 9665 - ER-Spannmutter CP, für Dichtscheiben HP. Mini-Gr. 11M, WM und 16MDI. Sonderzubehör Dichtscheiben Nr. 309666 - 9668, Spannschlüssel Nr. 309754 - 9756, HP-Spannzangen Nr. 309349 - 9359. Hinweis Es kann nur das Nennmaß gespannt werden (keine Überbrückung ) D J Konisch - Gr. 16C Typ CP für ER 8M 11M 16MS 16C 16 25 32 40 nuffugw S 30 9655 ER-Spannmutter CP Standard 37- 32- 32- 32- 27- 30- 32- 44,- Spannbereich mm 1 -5 1 -7 1 - 10 1 -10 1 - 10 2-16 2-20 3-26 L mm 12 16,2 20,9 23,2 23,4 25,6 26,9 31,5 0 D mm 10 16 22 24 30 40 50 63 maximales Anzugsmoment Nm 8 10 30 55 55 90 140 200 Typ CP für ER 16MSDI 16CDI 16DI 25DI 32DI 40DI BUimg S 30 9665 ER-Spannmutter CP für Dichtscheiben HP 38- 38- 32- 35- 37- 50- Spannbereich mm 1 -10 1 -10 1 -10 2-16 2-20 3-26 L mm 23,9 26,2 26,4 28,9 30,1 34,8 0 D mm 22 24 30 40 50 63 maximales Anzugsmoment Nm 30 55 55 90 140 200 Dichtscheiben HP - für ER-Spannmuttern CP Passend für 309666- ER-Spannmuttern CP Nr. 309665 Gr. 16MSDI, 16CDI, 16DI. 309667- ER-Spannmuttern CP Nr. 309665 Gr. 25DI. 309668- ER-Spannmuttern CP Nr. 309665 Gr. 32DI. Ausführung Vulkanisierte Dichtscheiben bis 80 bar. 0,5 mm Spann-0-Überbrückung (+ 0,4 / - 0,1). Hinweis Nicht kompatibel mit anderen Dichtscheibensystemen Dichtscheiben 0,5 mm steigend auf Anfrage. Dichtscheiben für Nr. 309665 DI40 auf Anfrage. Standard - Gr. 16,25 und 32 sowie Gr. 16DI, 25DI und 32DI. Spann-0 mm % 309666 DI16 s 309667 MHHKMy PRÄZISION CP-Dichtscheibe DI25 s 309668 DI32 1 13,70 2 13,70 13,70 14,25 3 11,20 11,20 11,70 4 11,20 11,20 11,70 5 11,20 11,20 11,70 6 11,20 11,20 11,70 7 11,20 11,20 11,70 8 11,20 11,20 11,70 9 11,20 11,20 11,70 10 11,20 11,20 11,70 11 11,20 11,70 12 11,20 11,70 13 11,20 11,70 14 11,20 11,70 15 11,20 11,70 16 11,20 11,70 17 11,70 18 11,70 19 11,70 20 11,70 0 D mm 12,6 20,2 26,2 L mm 2 2 2 46 Hauptkatalog 657
