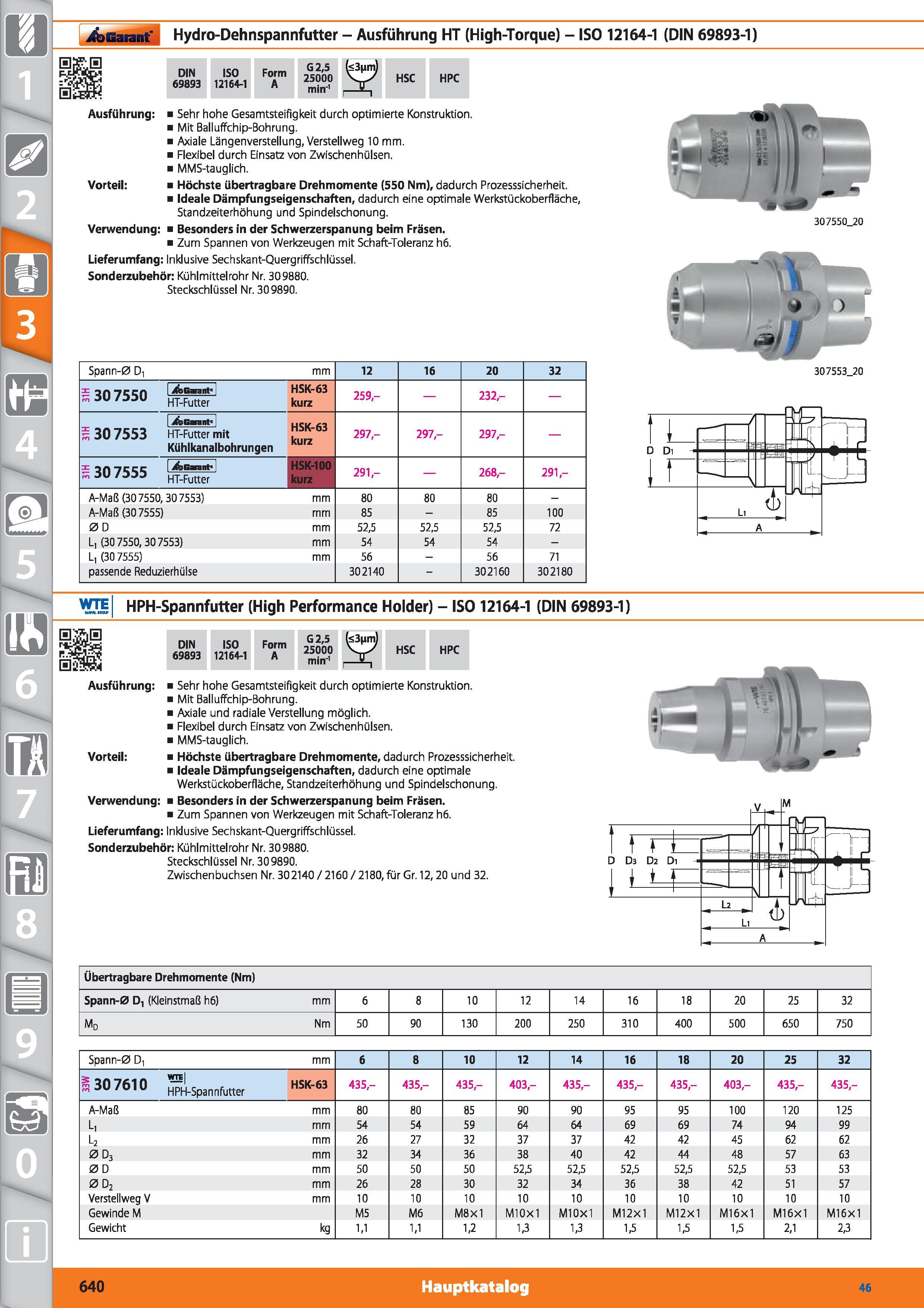

Garant Hydro-Dehnspannfutter - Ausführung HT (High-Torque) - ISO 12164-1 (DIN 69893-1) DIN 69893 ISO 12164-1 Form A G2,5 25000 min'1 HSC HPC Ausführung Sehr hohe Gesamtsteifigkeit durch optimierte Konstruktion. Mit Balluffchip-Bohrung. Axiale Längenverstellung, Verstellweg 10 mm. Flexibel durch Einsatz von Zwischenhülsen. MMS-tauglich. Vorteil Höchste übertragbare Drehmomente (550 Nm), dadurch Prozesssicherheit. Ideale Dämpfungseigenschaften, dadurch eine optimale Werkstückoberfläche, Standzeiterhöhung und Spindelschonung. Verwendung Besonders in der Schwerzerspanung beim Fräsen. Zum Spannen von Werkzeugen mit Schaft-Toleranz h6. Lieferumfang Inklusive Sechskant-Quergriffschlüssel. Sonderzubehör Kühlmittel rohr Nr. 309880. Steckschlüssel Nr. 309890. Spann-0 D, mm 12 16 20 32 s 30 7550 1 J&Gffllt" HT-Futter HSK-63 kurz 259- 232- s 30 7553 1 ifb Garant1 HT-Futter mit Kühlkanalbohrungen HSK-63 kurz 297- 297- 297- s 30 7555 ifbünnt' 1 HT-Futter HSK-100 kurz 291,- 268- 291- A-Maß (307550,307553) mm 80 80 80 - A-Maß (307555) mm 85 - 85 100 0 D mm 52,5 52,5 52,5 72 L, (30 7550,307553) mm 54 54 54 - L, (30 7555) mm 56 - 56 71 passende Reduzierhülse 302140 - 302160 302180 307553_20 HPH-Spannfutter (High Performance Holder) - ISO 12164-1 (DIN 69893-1) DIN 69893 ISO 12164-1 Form A G2,5 25000 min'1 HSC HPC Ausführung Sehr hohe Gesamtsteifigkeit durch optimierte Konstruktion. Mit Balluffchip-Bohrung. Axiale und radiale Verstellung möglich. Flexibel durch Einsatz von Zwischenhülsen. MMS-tauglich. Vorteil Höchste übertragbare Drehmomente, dadurch Prozesssicherheit. Ideale Dämpfungseigenschaften, dadurch eine optimale Werkstückoberfläche, Standzeiterhöhung und Spindelschonung. Verwendung Besonders in der Schwerzerspanung beim Fräsen. Zum Spannen von Werkzeugen mit Schaft-Toleranz h6. Lieferumfang Inklusive Sechskant-Quergriffschlüssel. Sonderzubehör Kühlmittel rohr Nr. 309880. Steckschlüssel Nr. 309890. Zwischen buchsen Nr. 302140 / 2160 / 2180, für Gr. 12,20 und 32. Übertragbare Drehmomente (Nm) Spann-0 D1 (Kleinstmaß h6) mm 6 8 10 12 14 16 18 20 25 32 Md Nm 50 90 130 200 250 310 400 500 650 750 Spann-0 D, mm 6 8 10 12 14 16 18 20 25 32 1307610 wte HPH-Spannfutter HSK-63 435- 435,- 435,- 403- 435- 435,- 435,- 403- 435- 435,- A-Maß mm 80 80 85 90 90 95 95 100 120 125 L, mm 54 54 59 64 64 69 69 74 94 99 L-2 mm 26 27 32 37 37 42 42 45 62 62 0D3 mm 32 34 36 38 40 42 44 48 57 63 0 D mm 50 50 50 52,5 52,5 52,5 52,5 52,5 53 53 0D2 mm 26 28 30 32 34 36 38 42 51 57 Verstellweg V mm 10 10 10 10 10 10 10 10 10 10 Gewinde M M5 M6 M8x1 MIOxI M10X1 M12X1 M12X1 M16X1 M16X1 M16X1 Gewicht kg 1,1 1,1 1,2 1,3 1,3 1,5 1,5 1,5 2,1 2,3 640 Hauptkatalog 46
