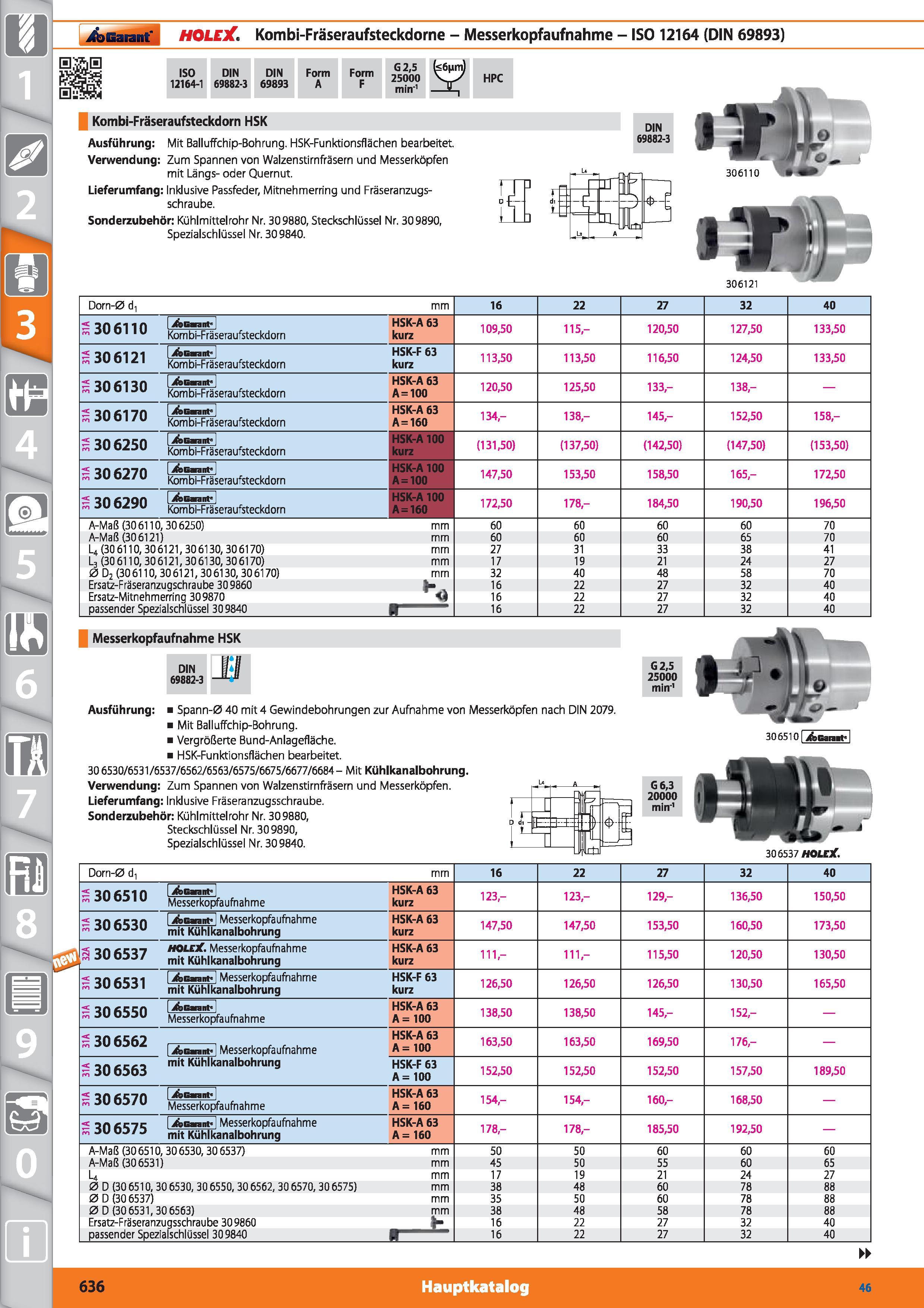

m 1 Garant HOLEX Kombi-Fräseraufsteckdorne - Messerkopfaufnahme - ISO 12164 (DIN 69893) ISO 12164-1 DIN 69882-3 DIN 69893 Form A Form F G2,5 25000 min-1 HPC Kombi-Fräseraufsteckdorn HSK Ausführung Mit Balluffchip-Bohrung. HSK-Funktionsflächen bearbeitet. Verwendung Zum Spannen von Walzenstirnfräsern und Messerköpfen mit Längs- oder Quernut. Lieferumfang Inklusive Passfeder, Mitnehmerring und Fräseranzugsschraube. Sonderzubehör Kühlmittel rohr Nr. 309880, Steckschlüssel Nr. 309890, Spezialschlüssel Nr. 309840. DIN 69882-3 306121 Dorn-0 d. mm 16 22 27 32 40 306110 I Xis Garant' Kombi-Fräseraufsteckdorn HSK-A 63 kurz 109,50 115- 120,50 127,50 133,50 306121 I /bGarant' Kombi-Fräseraufsteckdorn HSK-F 63 kurz 113,50 113,50 116,50 124,50 133,50 306130 J&Gmnpj Kombi-Fräseraufsteckdorn HSK-A 63 A = 100 120,50 125,50 133- 138,- 306170 XäGarant' Kombi-Fräseraufsteckdorn HSK-A 63 A = 160 134,- 138- 145- 152,50 158- 306250 XäGarant' Kombi-Fräseraufsteckdorn HSK-A 100 kurz (131,50) (137,50) (142,50) (147,50) (153,50) 306270 jfeGnnpj Kombi-Fräseraufsteckdorn HSK-A 100 A = 100 147,50 153,50 158,50 165,- 172,50 306290 jfeGnnpJ Kombi-Fräseraufsteckdorn HSK-A 100 A = 160 172,50 178- 184,50 190,50 196,50 A-Maß (306110,306250) mm 60 60 60 60 70 A-Maß (306121) mm 60 60 60 65 70 L4 (30 6110,30 6121,30 6130,30 6170) mm 27 31 33 38 41 L3 (30 6110,30 6121,30 6130,30 6170) mm 17 19 21 24 27 0 D2 (30 6110,30 6121,30 6130,30 6170) mm 32 40 48 58 70 Ersatz-Fräseranzugschraube 309860 . 16 22 27 32 40 Ersatz-Mitnehmerring 309870 16 22 27 32 40 passender Spezialschlüssel 309840 16 22 27 32 40 Messerkopfaufnahme HSK DIN 69882-3 iii G2,5 25000 Ausführung Spann-0 40 mit 4 Gewindebohrungen zur Aufnahme von Messerköpfen nach DIN 2079. Mit Balluffchip-Bohrung. Vergrößerte Bund-Anlagefläche. HSK-Funktionsflächen bearbeitet. 30 6530/6531/6537/6562/6563/6575/6675/6677/6684 - Mit Kühlkanalbohrung. Verwendung Zum Spannen von Walzenstirnfräsern und Messerköpfen. Lieferumfang Inklusive Fräseranzugsschraube. Sonderzubehör Kühlmittel rohr Nr. 309880, Steckschlüssel Nr. 309890, Spezialschlüssel Nr. 309840. G6,3 20000 min-1 m Dorn-0 d. mm 16 22 27 32 40 306510 jfeGannt” Messerkopfaufnahme HSK-A 63 kurz 123,- 123- 129- 136,50 150,50 306530 jfbcnnf Messerkopfaufnahme mit Kühlkanalbohrung HSK-A 63 kurz 147,50 147,50 153,50 160,50 173,50 306537 HOLaC. Messerkopfaufnahme mit Kühlkanalbohrung HSK-A 63 kurz 111,- 111- 115,50 120,50 130,50 306531 jfec nt< Messerkopfaufnahme mit Kühlkanalbohrung HSK-F 63 kurz 126,50 126,50 126,50 130,50 165,50 306550 I i(b Garant"1 Messerkopfaufnahme HSK-A 63 A= 100 138,50 138,50 145- 152,- 306562 j&cnnt- Messerkopfaufnahme HSK-A 63 A = 100 163,50 163,50 169,50 176,- 306563 mit Kühlkanalbohrung HSK-F 63 A = 100 152,50 152,50 152,50 157,50 189,50 306570 ifb Garant1 Messerkopfaufnahme HSK-A 63 A= 160 154,- 154,- 160,- 168,50 306575 jfeünnf Messerkopfaufnahme mit Kühlkanalbohrung HSK-A 63 A= 160 178,- 178,- 185,50 192,50 A-Maß (306510,306530,306537) mm 50 50 60 60 60 A-Maß (306531) mm 45 50 55 60 65 U mm 17 19 21 24 27 0 D (30 6510,30 6530,30 6550,30 6562,30 6570,30 6575) mm 38 48 60 78 88 0D (306537) mm 35 50 60 78 88 0D (306531,306563) mm 38 48 58 78 88 Ersatz-Fräseranzugsschraube 309860 - 16 22 27 32 40 passender Spezialschlüssel 309840 16 22 27 32 40 636 Hauptkatalog
