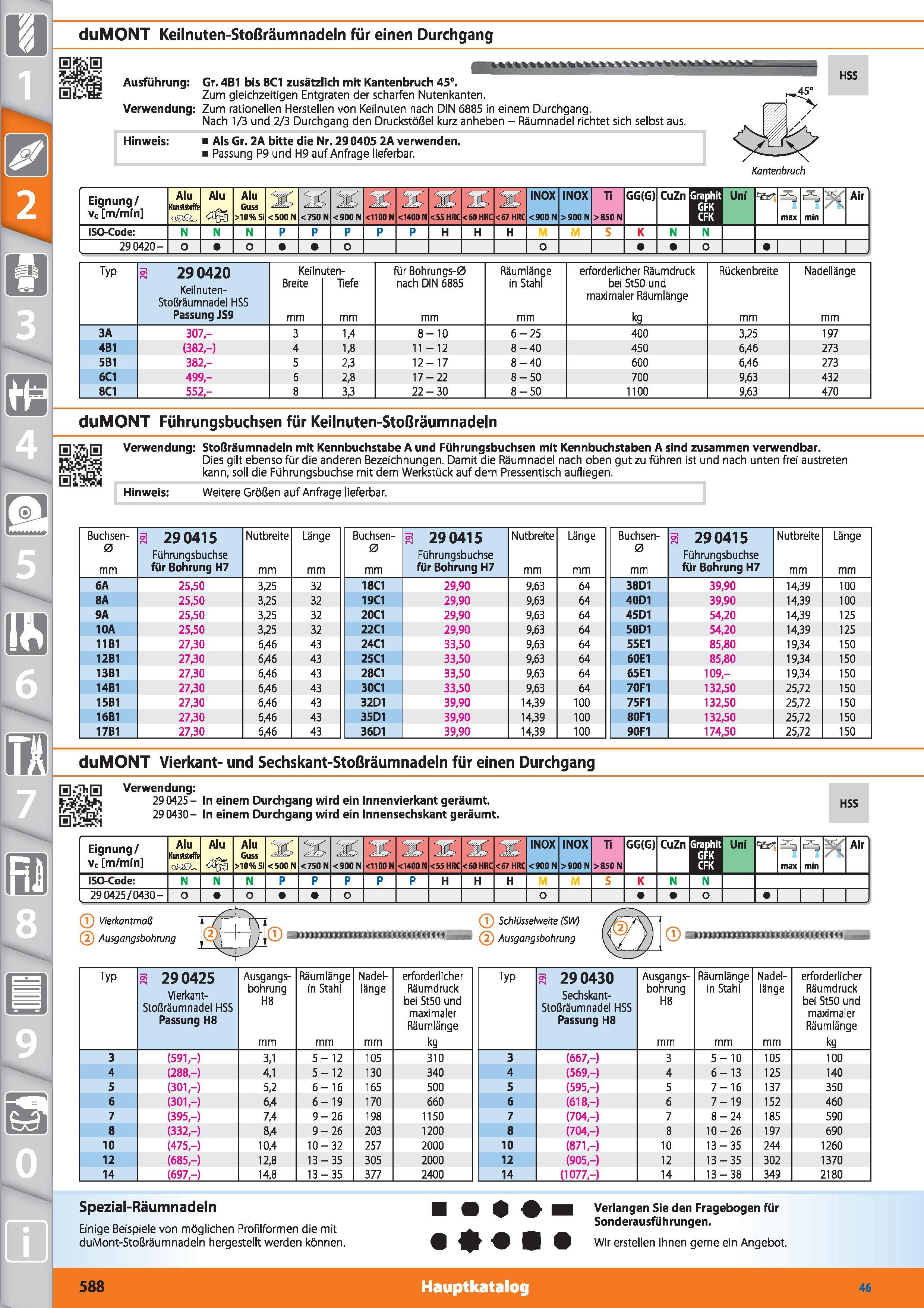

duMONT Keilnuten-Stoßräumnadeln für einen Durchgang 11 uMmmaaaaaaaann Ausführung Gr. 4B1 bis 8C1 zusätzlich mit Kantenbruch 45°. Zum gleichzeitigen Entgraten der scharfen Nutenkanten. Verwendung Zum rationellen Herstellen von Keilnuten nach DIN 6885 in einem Durchgang. Nach 1/3 und 2/3 Durchgang den Druckstößel kurz anheben - Räumnadel richtet sich selbst aus. Hinweis i Als Gr. 2A bitte die Nr. 290405 2A verwenden. i Passung P9 und H9 auf Anfrage lieferbar. Kantenbruch Eignung/ vc m/min Alu Kunststoffe oSQ U Alu <3ijä Alu Guss >10% Si <500 N < 750 N <900 N <1100 N <1400 N 900 N Ti >850 N GG(G) CuZn Graphit GFK CFK Uni 'ES' J jr“ max min Air ISO-Code N P H K N 290420- O 1 1 1 1 Typ s 290420 Keilnuten-Stoßräumnadel HSS Passung JS9 Keiln Breite mm uten- Tiefe mm für Bohrungs-0 nach DIN 6885 mm Räumlänge in Stahl mm erforderlicher Räumdruck bei St50 und maximaler Räumlänge kg Rückenbreite mm Nadellänge mm 3A 307- 3 1,4 8-10 6-25 400 3,25 197 4B1 (382,-) 4 1,8 11 -12 8-40 450 6,46 273 5B1 382- 5 2,3 12-17 8-40 600 6,46 273 6C1 499- 6 2,8 17-22 8-50 700 9,63 432 8C1 552- 8 3,3 22-30 8-50 1100 9,63 470 duMONT Führungsbuchsen für Keilnuten-Stoßräumnadeln Verwendung Stoßräumnadeln mit Kennbuchstabe A und Führungsbuchsen mit Kennbuchstaben A sind zusammen verwendbar. Dies gilt ebenso für die anderen Bezeichnungen. Damit die Räumnadel nach oben gut zu führen ist und nach unten frei austreten kann, soll die Führungsbuchse mit dem Werkstück auf dem Pressentisch aufliegen. Hinweis Weitere Größen auf Anfrage lieferbar. Buchsen- 0 mm ä 290415 Führungsbuchse für Bohrung H7 Nutbreite mm Länge mm Buchsen- 0 mm 3 290415 Führungsbuchse für Bohrung H7 Nutbreite mm Länge mm Buchsen- 0 mm 3 290415 Führungsbuchse für Bohrung H7 Nutbreite mm Länge mm 6A 25,50 3,25 32 18C1 29,90 9,63 64 38D1 39,90 14,39 100 8A 25,50 3,25 32 19C1 29,90 9,63 64 40D1 39,90 14,39 100 9A 25,50 3,25 32 20C1 29,90 9,63 64 45D1 54,20 14,39 125 10A 25,50 3,25 32 22C1 29,90 9,63 64 50D1 54,20 14,39 125 11 Bl 27,30 6,46 43 24C1 33,50 9,63 64 55E1 85,80 19,34 150 12B1 27,30 6,46 43 25C1 33,50 9,63 64 60E1 85,80 19,34 150 13B1 27,30 6,46 43 28C1 33,50 9,63 64 65E1 109,- 19,34 150 14B1 27,30 6,46 43 30C1 33,50 9,63 64 70F1 132,50 25,72 150 15B1 27,30 6,46 43 32D1 39,90 14,39 100 75F1 132,50 25,72 150 16B1 27,30 6,46 43 35D1 39,90 14,39 100 80F1 132,50 25,72 150 17B1 27,30 6,46 43 36D1 39,90 14,39 100 90F1 174,50 25,72 150 duMONT Vierkant- und Sechskant-Stoßräumnadeln für einen Durchgang Verwendung 29 0425 - In einem Durchgang wird ein Innenvierkant geräumt. 290430- In einem Durchgang wird ein Innensechskant geräumt. HSS Eignung/ Vc m/min Alu Kunststoffe qSXZU Alu Alu Guss >10% Si <500 N <750 N <900 N <1100 N <1400 N <55 HRC <60 HRC 900 N Ti >850 N GG(G) CuZn Graphit GFK CFK Uni 'Er max min Air ISO-Code N P H K N 29 0425/0430- O 1 1 1 1 (7) Vierkantmaß (2) Ausgangsbohrung (7) Schlüsselweite (SW) (2) Ausgangsbohrung w I Typ 3 290425 Vierkant-Stoßräumnadel HSS Passung H8 Ausgangs- bohrung H8 mm Räumlänge in Stahl mm Nadel- länge mm erforderlicher Räumdruck bei St50 und maximaler Räumlänge kg Typ 3 290430 Sechskant-Stoßräumnadel HSS Passung H8 Ausgangs- bohrung H8 mm Räumlänge in Stahl mm Nadel- länge mm erforderlicher Räumdruck bei St50 und maximaler Räumlänge kg 3 (591,-) 3,1 5-12 105 310 3 (667,-) 3 5-10 105 100 4 (288,-) 4,1 5-12 130 340 4 (569,-) 4 6-13 125 140 5 (301,-) 5,2 6-16 165 500 5 (595,-) 5 7-16 137 350 6 (301,-) 6,4 6-19 170 660 6 (618,-) 6 7-19 152 460 7 (395,-) 7,4 9-26 198 1150 7 (704,-) 7 8-24 185 590 8 (332,-) 8,4 9-26 203 1200 8 (704,-) 8 10-26 197 690 10 (475,-) 10,4 10-32 257 2000 10 (871,-) 10 13-35 244 1260 12 (685,-) 12,8 13-35 305 2000 12 (905,-) 12 13-35 302 1370 14 (697,-) 14,8 13-35 377 2400 14 (1077,-) 14 13-38 349 2180 Spezial-Räumnadeln Einige Beispiele von möglichen Profilformen die mit duMont-Stoßräumnadeln hergestellt werden können. Verlangen Sie den Fragebogen für Sonderausführungen. Wir erstellen Ihnen gerne ein Angebot. 588 Hauptkatalog 46
