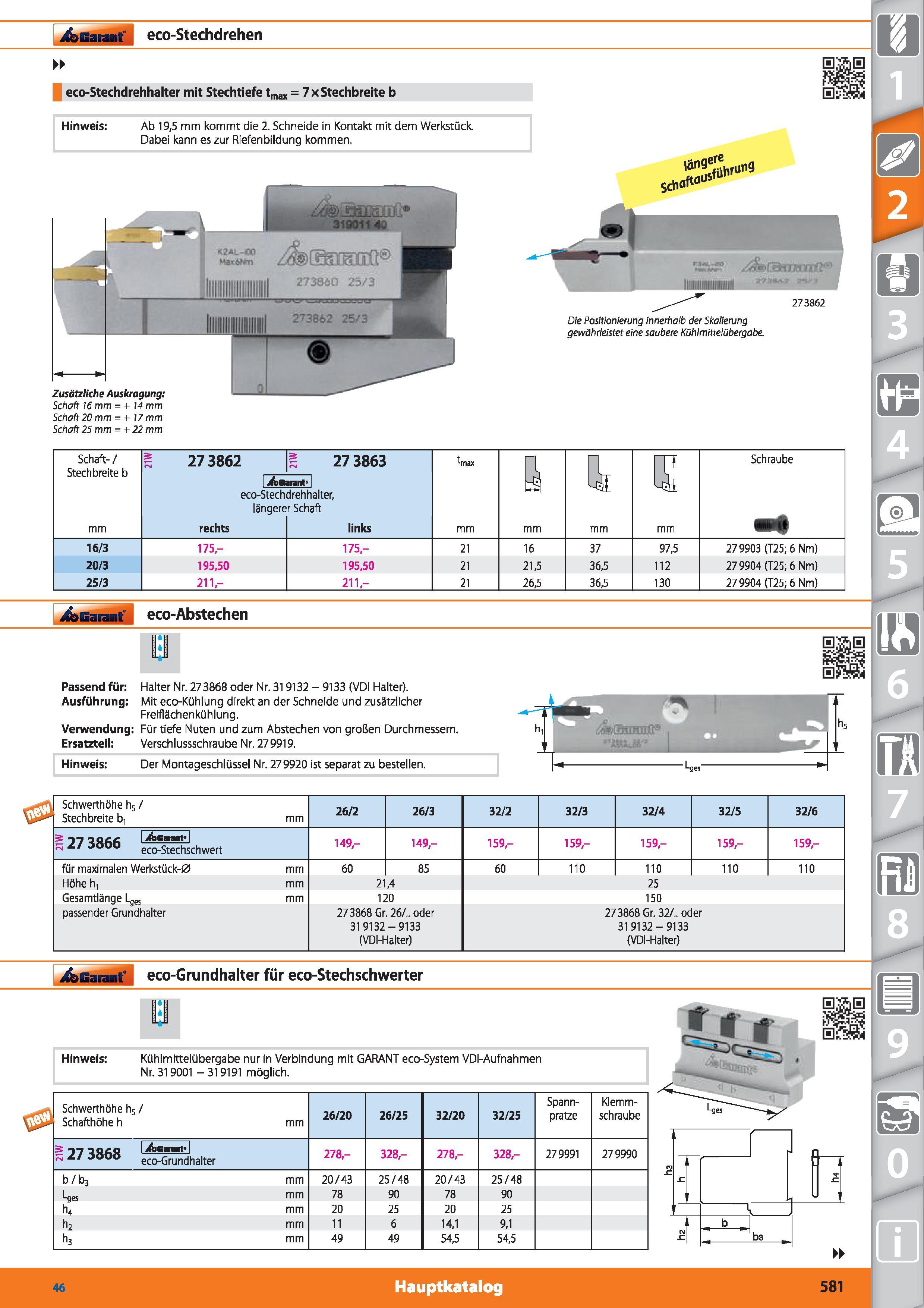

Garant eco-Stechdrehen eco-Stechdrehhalter mit Stechtiefe tma = 7 x Stechbreite b Hinweis Ab 19,5 mm kommt die 2. Schneide in Kontakt mit dem Werkstück Dabei kann es zur Riefenbildung kommen. Zusätzliche Auskragung Schaft 16 mm =+14 mm Schaft 20 mm = +17 mm Schaft 25 mm = + 22 mm Scha imiHUMHM Die Positionierung innerhalb der Skalierung gewährleistet eine saubere Kühlmittelübergabe. m 273862 Schaft- / Stechbreite b 273862 27 3863 I ifccirint eco-Stechdrehhalter, längerer Schaft rechts links GZ mm Schraube 16/3 20/3 25/3 175,- 195,50 211,- 175- 195,50 211,- 21 21 21 16 21.5 26.5 37 36.5 36.5 97,5 112 130 279903 (T25; 6 Nm) 279904 (T25; 6 Nm) 279904 (T25; 6 Nm) Garant eco-Abstechen Passend für Halter Nr. 273868 oder Nr. 319132 - 9133 (VDI Halter). Ausführung Mit eco-Kühlung direkt an der Schneide und zusätzlicher Freiflächenkühlung. Verwendung Für tiefe Nuten und zum Abstechen von großen Durchmessern. Ersatzteil Verschlussschraube Nr. 279919. Hinweis Der Montageschlüssel Nr. 279920 ist separat zu bestellen. 3 Schwerthöhe h5 / Stechbreite b, mm 26/2 26/3 32/2 32/3 32/4 32/5 32/6 5 IAGMnt"l 3000 eco-Stechschwert 149- 149,- 159- 159- 159- 159- 159- für maximalen Werkstück-0 mm 60 85 60 110 110 110 110 Höhe h, mm 21,4 25 Gesamtlänge Lges mm 120 150 passender Grundhalter 273868 Gr. 26/.. oder 319132-9133 (VDI-Halter) 273868 Gr. 32/.. oder 319132-9133 (VDI-Halter) j&Garant‘ eco-Grundhalter für eco-Stechschwerter Hinweis Kühlmittelübergabe nur in Verbindung mit GARANT eco-System VDI-Aufnahmen Nr. 319001 -319191 möglich. Schwerthöhe h5 / Schafthöhe h mm 26/20 26/25 32/20 32/25 Spann- pratze Klemm- schraube ä 17 lOfifl -AB ifl - z/ 3000 eco-Grundhalter 278- 328- 278- 328- 279991 279990 b/b3 mm 20/43 25/48 20/43 25/48 Lges mm 78 90 78 90 h4 mm 20 25 20 25 mm 11 6 14,1 9,1 h3 mm 49 49 54,5 54,5 46 Hauptkatalog b3 581
