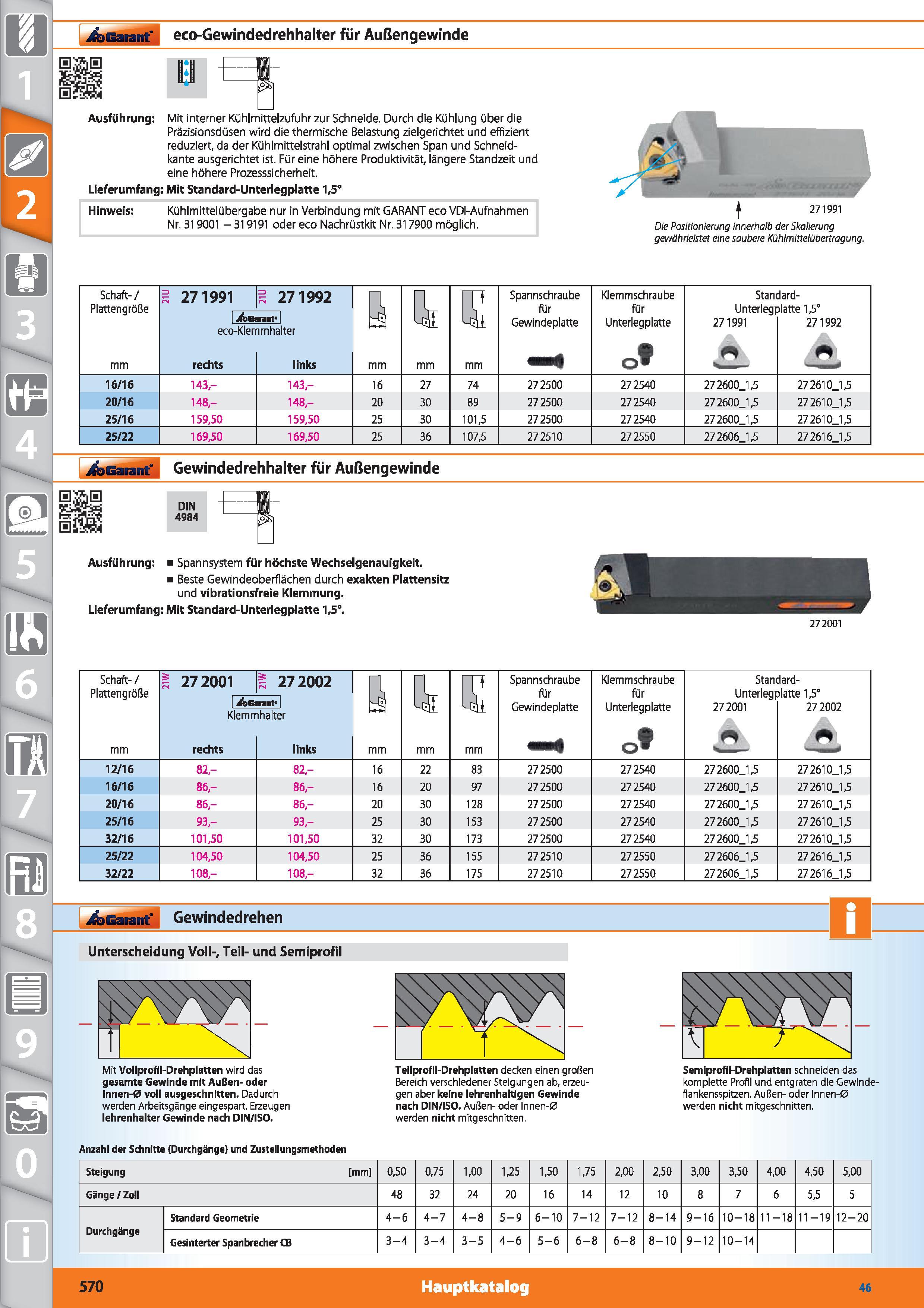

Garant t eco-Gewindedrehhalter für Außengewinde Mit interner Kühlmittelzufuhr zur Schneide. Durch die Kühlung über die Präzisionsdüsen wird die thermische Belastung zielgerichtet und effizient reduziert, da der Kühlmittelstrahl optimal zwischen Span und Schneidkante ausgerichtet ist. Für eine höhere Produktivität, längere Standzeit und eine höhere Prozesssicherheit. Lieferumfang Mit Standard-Unterlegplatte 1,5° Hinweis Kühlmittelübergabe nur in Verbindung mit GARANT eco VDI-Aufnahmen Nr. 319001 - 319191 oder eco Nachrüstkit Nr. 317900 möglich. 271991 Die Positionierung innerhalb der Skalierung gewährleistet eine saubere Kühlmittelübertragung. Schaft- / Plattengröße eco-Klemmhalter rechts links mm Spannschraube für Gewindeplatte Klemmschraube für Unterlegplatte Standard-Unterlegplatte 1,5° 271991 271992 16/16 143- 20/16 148,- 25/16 159,50 143,- 148,- 159,50 16 20 25 27 30 30 74 89 101,5 272500 272500 272500 272540 272540 272540 27 2600_1,5 27 2600J ,5 27 2600 1,5 27 261 OJ ,5 27 261 OJ ,5 27 2610J ,5 25/22 169,50 169,50 25 36 107,5 272510 272550 27 2606J ,5 27 2616J ,5 j&Garant" Gewindedrehhalter für Außengewinde DIN 4984 Sgl Ausführung Spannsystem für höchste Wechselgenauigkeit. Beste Gewindeoberflächen durch exakten Plattensitz und vibrationsfreie Klemmung. Lieferumfang Mit Standard-Unterlegplatte 1,5°. 272001 Schaft- / Plattengröße Klemmhalter rechts links mm Spannschraube für Gewindeplatte Klemmschraube für Unterlegplatte Standard-Unterlegplatte 1,5° 272001 272002 82,- 86,- 86,- 93,- 101,50 82- 86- 86- 93- 101,50 16 16 20 25 32 22 20 30 30 30 83 97 128 153 173 272500 272500 272500 272500 272500 272540 272540 272540 272540 272540 27 2600J ,5 27 2600J ,5 27 2600J ,5 27 2600J ,5 27 2600J ,5 27 2610J ,5 27 2610J ,5 27 2610J ,5 27 2610J ,5 27 261 OJ ,5 25/22 32/22 104,50 108,- 104,50 108,- 25 32 36 36 155 175 272510 272510 272550 272550 27 2606J ,5 27 2606J ,5 27 2616J ,5 27 2616J ,5 j&Garant' Gewindedrehen Unterscheidung Voll-, Teil- und Semiprofil Mit Vollprofil-Drehplatten wird das gesamte Gewinde mit Außen- oder lnnen-0 voll ausgeschnitten. Dadurch werden Arbeitsgänge eingespart. Erzeugen lehrenhalter Gewinde nach DIN/ISO. Anzahl der Schnitte (Durchgänge) und Zustellungsmethoden \X y \s/ l/rW_ i L S. Teilprofil-Drehplatten decken einen großen Bereich verschiedener Steigungen ab, erzeugen aber keine lehrenhaltigen Gewinde nach DIN/ISO. Außen- oder lnnen-0 werden nicht mitgeschnitten. Semiprofil-Drehplatten schneiden das komplette Profil und entgraten die Gewinde-fiankensspitzen. Außen- oder lnnen-0 werden nicht mitgeschnitten. Steigung mm 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,50 3,00 3,50 4,00 4,50 5,00 Gänge / Zoll 48 32 24 20 16 14 12 10 8 7 6 5,5 5 Durchgänge Standard Geometrie 4-6 4-7 4-8 5-9 6-10 7-12 7-12 8-14 9-16 10-18 11-18 11-19 12-20 Gesinterter Spanbrecher CB 3-4 3-4 3-5 4-6 5-6 6-8 6-8 8-10 9-12 10-14 570 Hauptkatalog 46
