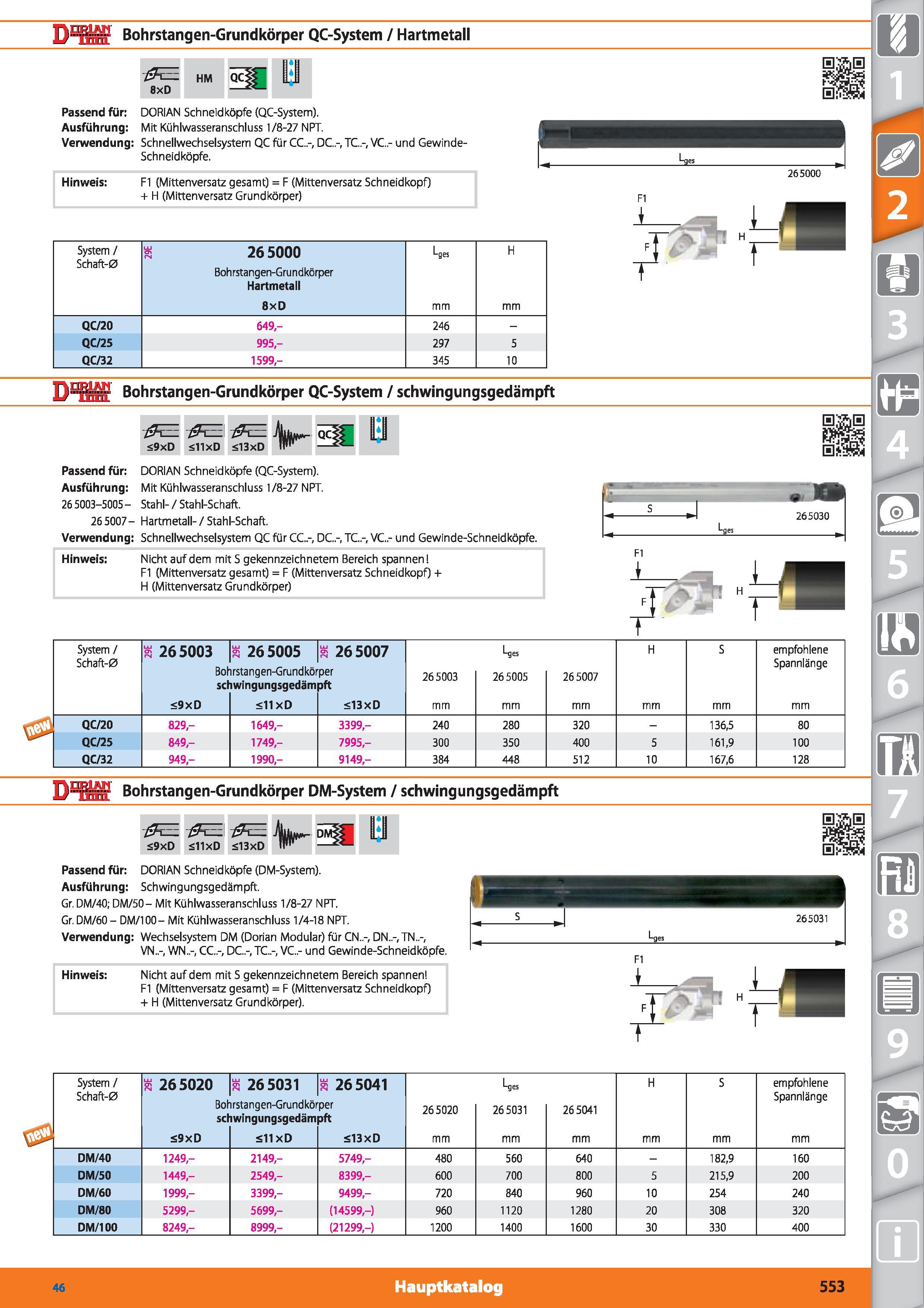

Bohrstangen-Grundkörper QC-System / Hartmetall 0EL 8xD HM 11 ÜI Passend für DORIAN Schneidköpfe (QC-System). Ausführung Mit Kühlwasseranschluss 1/8-27 NPT. Verwendung Schnellwechselsystem QC für CC..-, DC..-, TC..-, VC..- und Gewinde-Schneidköpfe. Hinweis Fl (Mittenversatz gesamt) = F (Mittenversatz Schneidkopf) + H (Mittenversatz Grundkörper) System / Schaft-0 a 265000 Bohrstangen-Grundkörper Hartmetall 8xD Lges mm H mm QC/20 649- 246 - QC/25 995- 297 5 QC/32 1599,- 345 10 DW Bohrstangen-Grundkörper QC-System / schwingungsgedämpft -0= <9xD -0= ällxD -0= <13xD m iü Passend für DORIAN Schneidköpfe (QC-System). Ausführung Mit Kühlwasseranschluss 1/8-27 NPT. 265003-5005- Stahl-/Stahl-Schaft. 26 5007- Hartmetall-/Stahl-Schaft. Verwendung Schnellwechselsystem QC für CC..-, DC..-, TC..-, VC..- und Gewinde-Schneidköpfe, Hinweis Nicht auf dem mit S gekennzeichnetem Bereich spannen Fl (Mittenversatz gesamt) = F (Mittenversatz Schneidkopf) + H (Mittenversatz Grundkörper) System / Schaft-0 a 265003 Bol sei <9xD 5 265005 rstangen-G rundkör iwingungsgedäm <11xD s 265007 per jft <13xD 265003 mm Lges 265005 mm 265007 mm H mm S mm empfohlene Spannlänge mm QC/20 829- 1649- 3399- 240 280 320 - 136,5 80 QC/25 849- 1749- 7995- 300 350 400 5 161,9 100 QC/32 949,- 1990,- 9149- 384 448 512 10 167,6 128 Bohrstangen-Grundkörper DM-System / schwingungsgedämpft EJ Sy. 5 265031 l-ges .0 <9xD -0E1 <11xD 0EL <13xD V" lil Passend für DORIAN Schneidköpfe (DM-System). Ausführung Schwingungsgedämpft. Gr. DM/40; DM/50- Mit Kühlwasseranschluss 1/8-27 NPT. Gr. DM/60 - DM/100- Mit Kühlwasseranschluss 1/4-18 NPT. Verwendung Wechselsystem DM (Dorian Modular) für CN..-, DN..-,TN„-, VN..-, WN..-, CC..-, DC..-, TC..-, VC..- und Gewinde-Schneidköpfe. Hinweis Nicht auf dem mit S gekennzeichnetem Bereich spannen Fl (Mittenversatz gesamt) = F (Mittenversatz Schneidkopf) + H (Mittenversatz Grundkörper). Fl System / Schaft-0 5 265020 Boh sd <9xD 5 265031 rstangen-G rund kör iwingungsgedäm 11xD a 265041 per jft <13xD 265020 mm Lge; 265031 mm 265041 mm H mm S mm empfohlene Spannlänge mm DM/40 1249,- 2149,- 5749- 480 560 640 - 182,9 160 DM/50 1449,- 2549,- 8399- 600 700 800 5 215,9 200 DM/60 1999,- 3399,- 9499- 720 840 960 10 254 240 DM/80 5299,- 5699,- (14599,-) 960 1120 1280 20 308 320 DM/100 8249,- 8999,- (21299,-) 1200 1400 1600 30 330 400 46 Hauptkatalog 553
