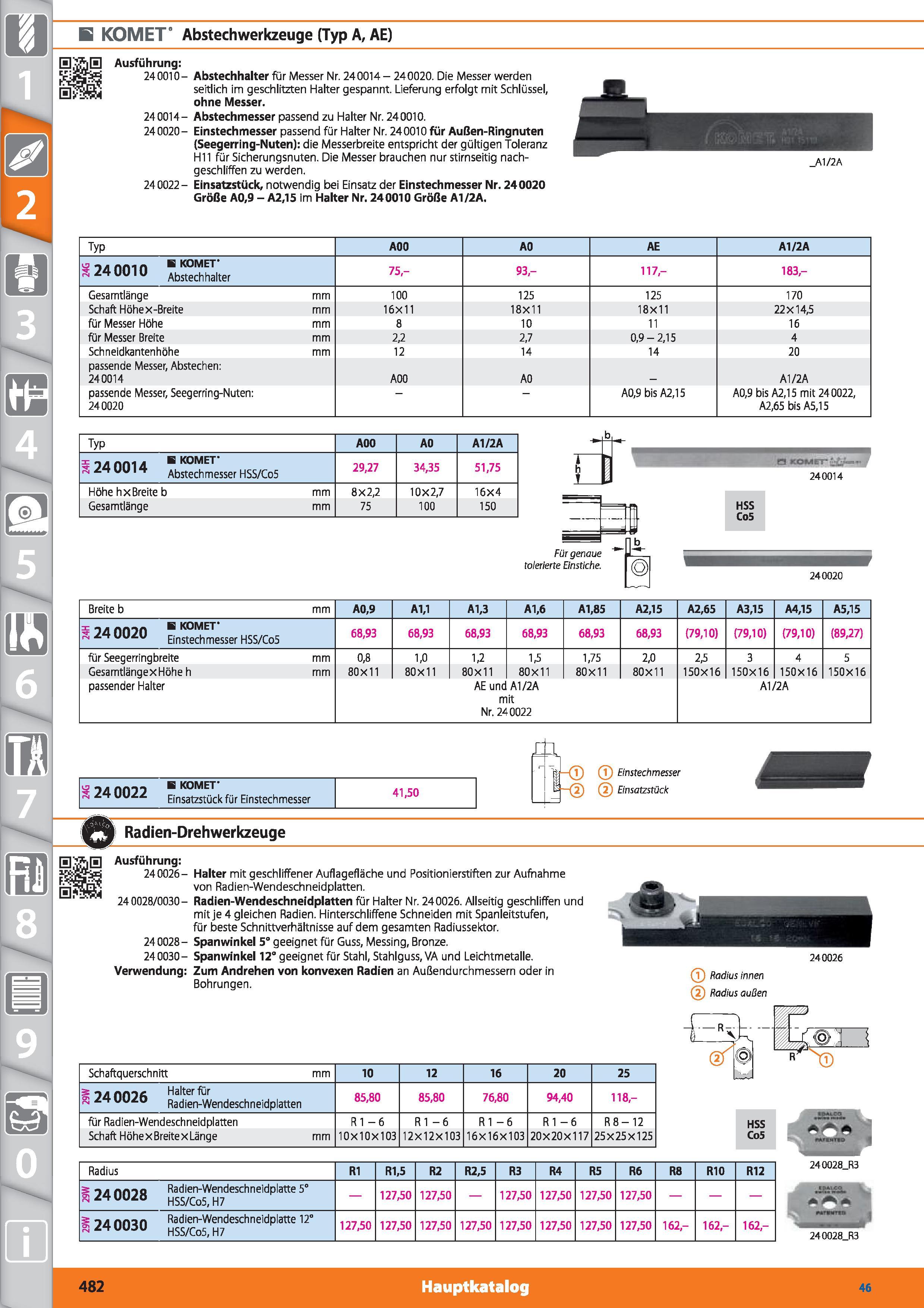

482 Каталог HOFFMANN GROUP 2015 Инструмент режущий слесарный измерительный DEU Стр.482

Каталог HOFFMANN GROUP 2015 Tools Инструменты Ver 46 Стр. 482 0482 DEU Lab2u

E KOMET Abstechwerkzeuge (Typ A, AE) Ausführung 240010- Abstechhalter für Messer Nr. 240014 - 240020. Die Messer werden seitlich im geschlitzten Halter gespannt. Lieferung erfolgt mit Schlüssel, ohne Messer. 240014- Abstechmesser passend zu Halter Nr. 240010. 240020- Einstechmesser passend für Halter Nr. 240010 für Außen-Ringnuten (Seegerring-Nuten) die Messerbreite entspricht der gültigen Toleranz Hl 1 für Sicherungsnuten. Die Messer brauchen nur stirnseitig nachgeschliffen zu werden. 240022- Einsatzstück, notwendig bei Einsatz der Einstechmesser Nr. 240020 Größe A0,9 - A2,15 im Halter Nr. 240010 Größe A1/2A. _A1/2A Typ A00 A0 AE A1/2A 240010 "SSw 75- 93- 117- 183- Gesamtlänge mm 100 125 125 170 Schaft Höhex-Breite mm 16X11 18X11 18X11 22X14,5 für Messer Höhe mm 8 10 11 16 für Messer Breite mm 2,2 2,7 0,9-2,15 4 Schneidkantenhöhe mm 12 14 14 20 passende Messer, Abstechen 240014 A00 A0 A1/2A passende Messer, Seegerring-Nuten 240020 A0,9 bis A2,15 A0,9 bis A2,15 mit 240022, A2,65 bis A5,15 Typ A00 A0 A1/2A 24 0014 HKOMEr r"1 Abstech messer HSS/Co5 29,27 34,35 51,75 Höhe hx Breite b mm 8X2,2 10X2,7 16X4 Gesamtlänge mm 75 100 150 HSS Co5 240020 Für genaue tolerierte Einstiche. Breite b mm A0,9 A1,1 A1,3 A1,6 A1,85 A2/I5 A2,65 A3,15 A4,15 A5,15 X JA AA A H KOMET S w UUZU Einstech messer HSS/Co5 68,93 68,93 68,93 68,93 68,93 68,93 (79,10) (79,10) (79,10) (89,27) für Seegerringbreite mm 0,8 1,0 1,2 1,5 1,75 2,0 2,5 3 4 5 GesamtlängexHöhe h mm 80X11 80X11 80X11 80X11 80X11 80X11 150X16 150X16 150X16 150X16 passender Halter AE und A1/2A mit Nr. 240022 A1/2A 8 S 24 0022 B KOMET' Einsatzstück für Einstechmesser 41,50 (1) Einstechmesser (2) Einsatzstück Radien-Drehwerkzeuge Ausführung 240026- Halter mit geschliffener Auflagefläche und Positionierstiften zur Aufnahme von Radien-Wendeschneidplatten. 240028/0030- Radien-Wendeschneidplatten für Halter Nr. 240026. Allseitig geschliffen und mit je 4 gleichen Radien. Hinterschliffene Schneiden mit Spanleitstufen, für beste Schnittverhältnisse auf dem gesamten Radiussektor. 240028- Spanwinkel 5° geeignet für Guss, Messing, Bronze. 240030- Spanwinkel 12° geeignet für Stahl, Stahlguss, VA und Leichtmetalle. Verwendung Zum Andrehen von konvexen Radien an Außendurchmessern oder in Bohrungen. Schaftquerschnitt mm 10 12 16 20 25 3
