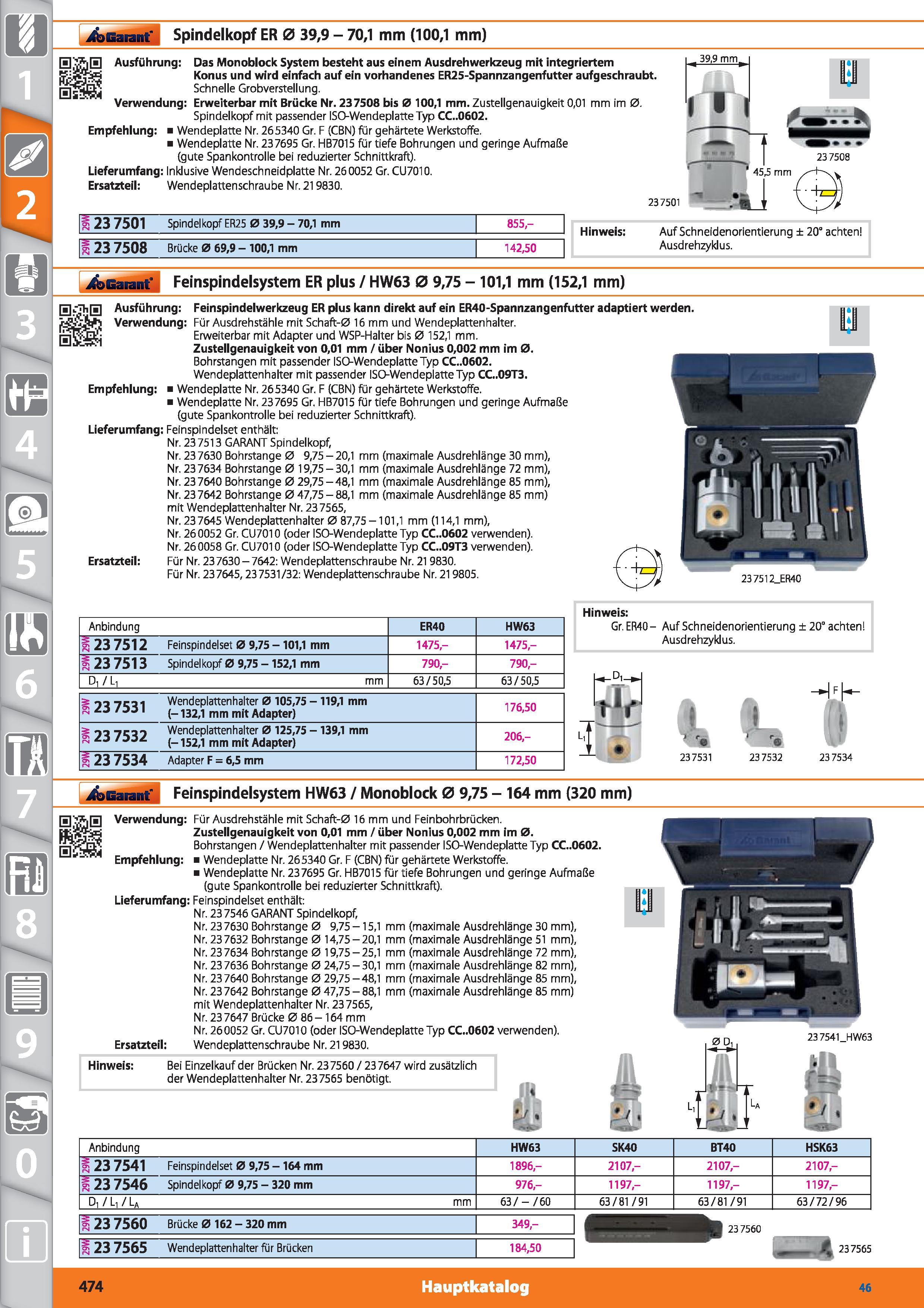

Garant Spindelkopf ER 0 39,9 - 70,1 mm (100,1 mm) Ausführung Das Monoblock System besteht aus einem Ausdreh werkzeug mit integriertem Konus und wird einfach auf ein vorhandenes ER25-Spannzangenfutter aufgeschraubt. Schnelle Grobverstellung. Erweiterbar mit Brücke Nr. 237508 bis 0 100,1 mm. Zusteilgenauigkeit 0,01 mm im 0. Spindelkopf mit passender ISO-Wendeplatte Typ CC..0602. Wendeplatte Nr. 265340 Gr. F (CBN) für gehärtete Werkstoffe. Wendeplatte Nr. 237695 Gr. HB7015 für tiefe Bohrungen und geringe Aufmaße (gute Spankontrolle bei reduzierter Schnittkraft). Lieferumfang Inklusive Wendeschneidplatte Nr. 260052 Gr. CU7010. Ersatzteil Wendeplattenschraube Nr. 219830. . 39,9 mm Verwendung Empfehlung 237501 j 23 7501 Spindelkopf ER25 0 39,9 - 70,1 mm 855,- i 23 7508 Brücke 0 69,9 - 100,1 mm 142,50 Hinweis Auf Schneidenorientierung ± 20° achten Ausdrehzyklus. jfcGarant', Feinspindelsystem ER plus / HW63 0 9,75 - 101,1 mm (152,1 mm)
