394 Каталог HOFFMANN GROUP 2015 Инструмент режущий слесарный измерительный DEU Стр.394

Каталог HOFFMANN GROUP 2015 Tools Инструменты Ver 46 Стр. 394 0394 DEU Lab2u

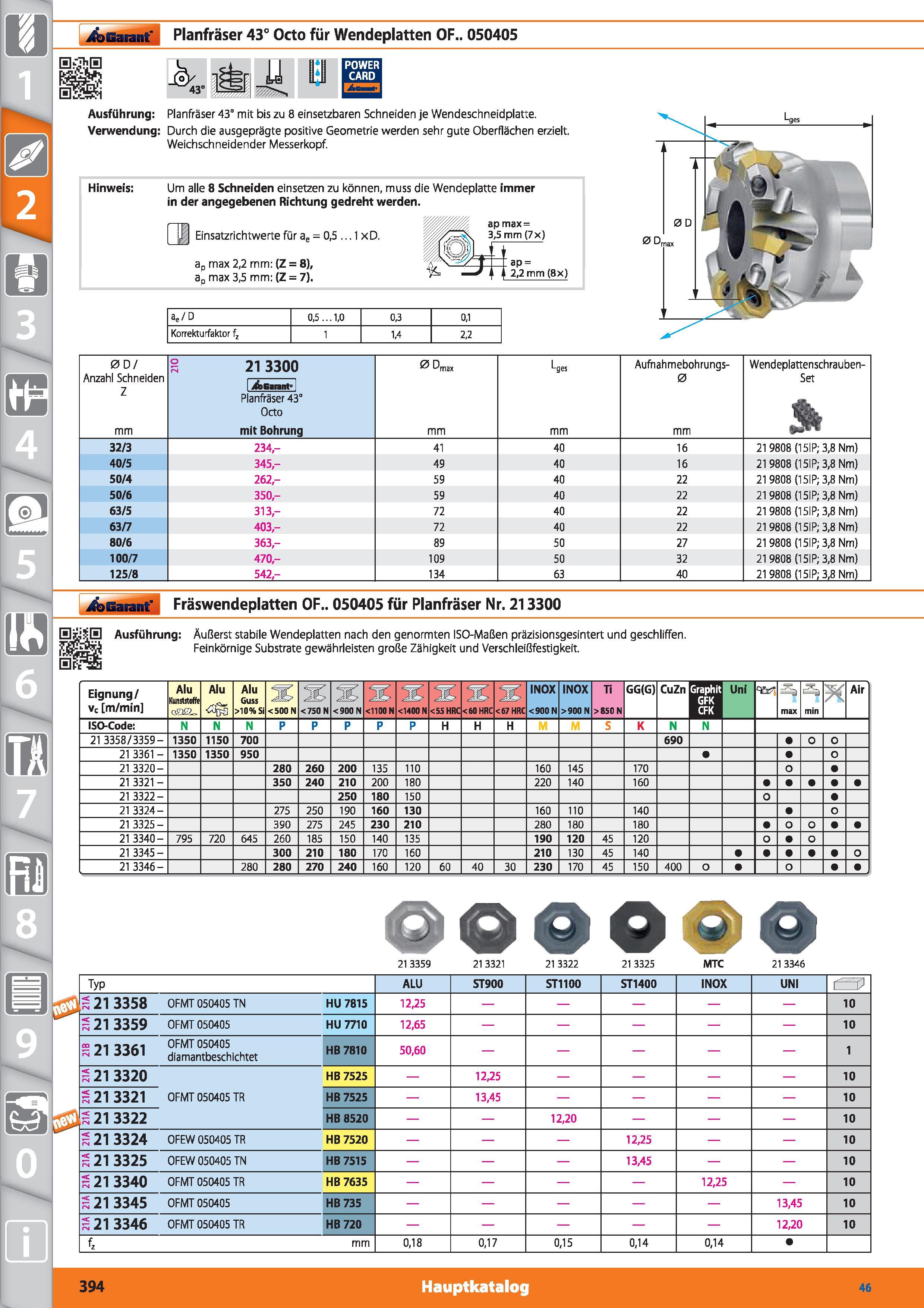

Garant Planfräser 43° Octo für Wendeplatten OF.. 050405 _0/ 43° iS li 1J Ausführung Planfräser 43° mit bis zu 8 einsetzbaren Schneiden je Wendeschneidplatte. Verwendung Durch die ausgeprägte positive Geometrie werden sehr gute Oberflächen erzielt. Weichschneidender Messerkopf. Hinweis Um alle 8 Schneiden einsetzen zu können, muss die Wendeplatte immer in der angegebenen Richtung gedreht werden. Einsatzrichtwerte für ae = 0,5 ... 1 x D. ap max 2,2 mm (Z = 8), a„ max 3,5 mm (Z = 7). apmax = 3,5 mm (7x) ap = 2,2 mm (8x) ae/D 0,5... 1,0 0,3 0,1 Korrekturfaktor fz 1 1,4 2,2 00/ Anzahl Schneiden Z mm S 213300 1 j&Giiant8 Planfräser 43° Octo mit Bohrung 0Dm,x mm Lges mm Aufnahmebohrungs- 0 mm Wendeplattenschrauben- Set jk 32/3 234- 41 40 16 219808 (15IP; 3,8 Nm) 40/5 345- 49 40 16 219808 (15IP; 3,8 Nm) 50/4 262- 59 40 22 219808 (15IP; 3,8 Nm) 50/6 350- 59 40 22 21 9808 (15IP; 3,8 Nm) 63/5 313- 72 40 22 219808 (15IP; 3,8 Nm) sin 403- 72 40 22 219808 (15IP; 3,8 Nm) 80/6 363- 89 50 27 219808 (15IP; 3,8 Nm) 100/7 470- 109 50 32 219808 (15IP; 3,8 Nm) 125/8 542- 134 63 40 219808 (15IP; 3,8 Nm) i&Gaiant" Fräswendeplatten OF.. 050405 für Planfräser Nr. 213300 0pjj 3 Ausführung Äußerst stabile Wendeplatten nach den genormten ISO-Maßen präzisionsgesintert und geschliffen. Feinkörnige Substrate gewährleisten große Zähigkeit und Verschleißfestigkeit. Eignung/ vc m/min Alu Kunststoffe oH L, Alu Alu Guss >10% Si <500 N <750 N <900 N <1100 N <1400 N PH 900 N Ti >850 N GG(G) CuZn Graphit GFK CFK Uni max min Air ISO-Code N P H K N 1 1 21 3358/3359- 1350 1150 700 690 21 3361 - 1350 1350 950 o 21 3320- 280 260 200 135 110 160 145 170 O 21 3321 - 350 240 210 200 180 220 140 160 21 3322- 250 180 150 o 21 3324- 275 250 190 160 130 160 110 140 o 21 3325- 390 275 245 230 210 280 180 180 Q Q 21 3340- 795 720 645 260 185 150 140 135 190 120 45 120 Q O 21 3345- 300 210 180 170 160 210 130 45 140 JL 21 3346- 280 280 270 240 160 120 60 40 30 230 170 45 150 400 o O 21 3359 oo 21 3321 21 3322 21 3325 MTC 21 3346 Typ ALU ST900 ST1100 ST1400 INOX UNI o n 21 3358 OFMT 050405 TN HU 7815 12,25 10 3 21 3359 OFMT 050405 HU 7710 12,65 10 3 21 3361 OFMT 050405 diamantbeschichtet HB 7810 50,60 1 3 21 3320 HB 7525 12,25 10 s 21 3321 OFMT 050405 TR HB 7525 13,45 10 S 21 3322 HB 8520 12,20 10 n 21 3324 OFEW 050405 TR HB 7520 12,25 10 3 21 3325 0FEW 050405 TN HB 7515 13,45 10 3 21 3340 OFMT 050405 TR HB 7635 12,25 10 S 21 3345 OFMT 050405 HB 735 13,45 10 S 21 3346 OFMT 050405 TR HB 720 12,20 10 fz mm 0,18 0,17 0,15 0,14 0,14 0 x 394 Hauptkatalog 46
