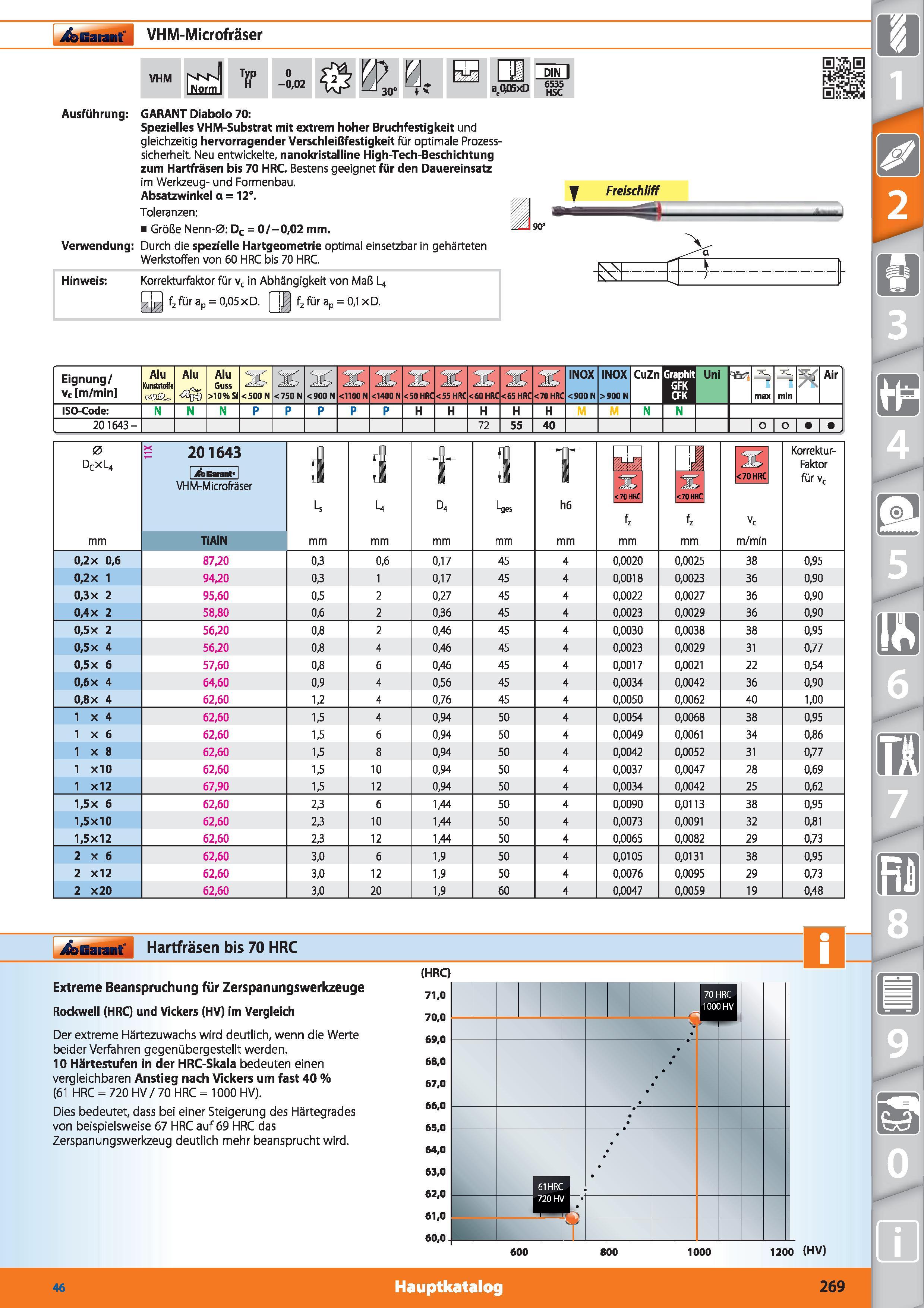

Garant VHM-Microfräser VHM 0 a;0l05xD DIN I 6535 HSC Ausführung GARANT Diabolo 70 Spezielles VHM-Substrat mit extrem hoher Bruchfestigkeit und gleichzeitig hervorragender Verschleißfestigkeit für optimale Prozesssicherheit. Neu entwickelte, nanokristalline High-Tech-Beschichtung zum Hartfräsen bis 70 HRC. Bestens geeignet für den Dauereinsatz im Werkzeug- und Formenbau. Absatzwinkel a = 12°. Toleranzen Größe Nenn-0 Dc = 0/-0.02 mm. Verwendung Durch die spezielle Hartgeometrie optimal einsetzbar in gehärteten Werkstoffen von 60 HRC bis 70 HRC. Hinweis Korrekturfaktor für vc in Abhängigkeit von Maß Lj -lj- fzfürap = 0,05xD. fzfürap = 0,1 xD. Freischliff 90° Eignung/ vc m/min Alu Kunststoffe oaa Alu Alu Guss >10% Si <500 N <750 N <900 N W\ <1100 N PisH <1400 N JE 5 iS iS li INOX <900 N INOX >900 N CuZn Graphit GFK CFK Uni es’ max min Air ISO-Code N P H N 201643- 72 55 40 O I O J 0 DcxL4 mm 201643 I jfcEarant" I VHM-Microfräser TiAIN mm 1 h6 <70 HRC fz mm <70 HRC fz mm vc m/min Korrektur- Faktor fürvr 0,2 x 0,6 0,2 X 1 0,3 x 2 0,4 X 2 87.20 94.20 95,60 58,80 0,3 0,3 0,5 0,6 0,6 1 2 2 0,17 0,17 0,27 0,36 45 45 45 45 0,0020 0,0018 0,0022 0,0023 0,0025 0,0023 0,0027 0,0029 38 36 36 36 0,95 0,90 0,90 0,90 0,5 x 2 0,5 x 4 0,5 X 6 0,6 x 4 0,8 x 4 56.20 56.20 57.60 64.60 62.60 0,8 0,8 0,8 0,9 1,2 0,46 0,46 0,46 0,56 0,76 45 45 45 45 45 0,0030 0,0023 0,0017 0,0034 0,0050 0,0038 0,0029 0,0021 0,0042 0,0062 38 31 22 36 40 0,95 0,77 0,54 0,90 1,00 1 X 4 1 x 6 1 X 8 1 XlO 1 x12 62,60 62,60 62,60 62,60 67,90 1.5 1.5 1.5 1.5 1.5 4 6 8 10 12 0,94 0,94 0,94 0,94 0,94 50 50 50 50 50 0,0054 0,0049 0,0042 0,0037 0,0034 0,0068 0,0061 0,0052 0,0047 0,0042 38 34 31 28 25 0,95 0,86 0,77 0,69 0,62 1,5x 6 1,5x10 1,5X12 62,60 62,60 62,60 2.3 2.3 2.3 6 10 12 1.44 1.44 1.44 50 50 50 0,0090 0,0073 0,0065 0,0113 0,0091 0,0082 38 32 29 0,95 0,81 0,73 2x6 2 X12 2 X20 62,60 62,60 62,60 3.0 3.0 3.0 6 12 20 1.9 1.9 1.9 50 50 60 0,0105 0,0076 0,0047 0,0131 0,0095 0,0059 38 29 19 0,95 0,73 0,48 j&Gaiantf Hartfräsen bis 70 HRC Extreme Beanspruchung für Zerspanungswerkzeuge Rockwell (HRC) und Vickers (HV) im Vergleich Der extreme Härtezuwachs wird deutlich, wenn die Werte beider Verfahren gegenübergestellt werden. 10 Härtestufen in der HRC-Skala bedeuten einen vergleichbaren Anstieg nach Vickers um fast 40 % (61 HRC = 720 HV / 70 HRC = 1000 HV). Dies bedeutet, dass bei einer Steigerung des Härtegrades von beispielsweise 67 HRC auf 69 HRC das Zerspanungswerkzeug deutlich mehr beansprucht wird. (HRC) 71.0 70.0 69.0 68.0 67.0 66.0 65.0 64.0 63.0 62.0 61,0 60,0 600 800 1000 1200 (HV) 46 Hauptkatalog 269
