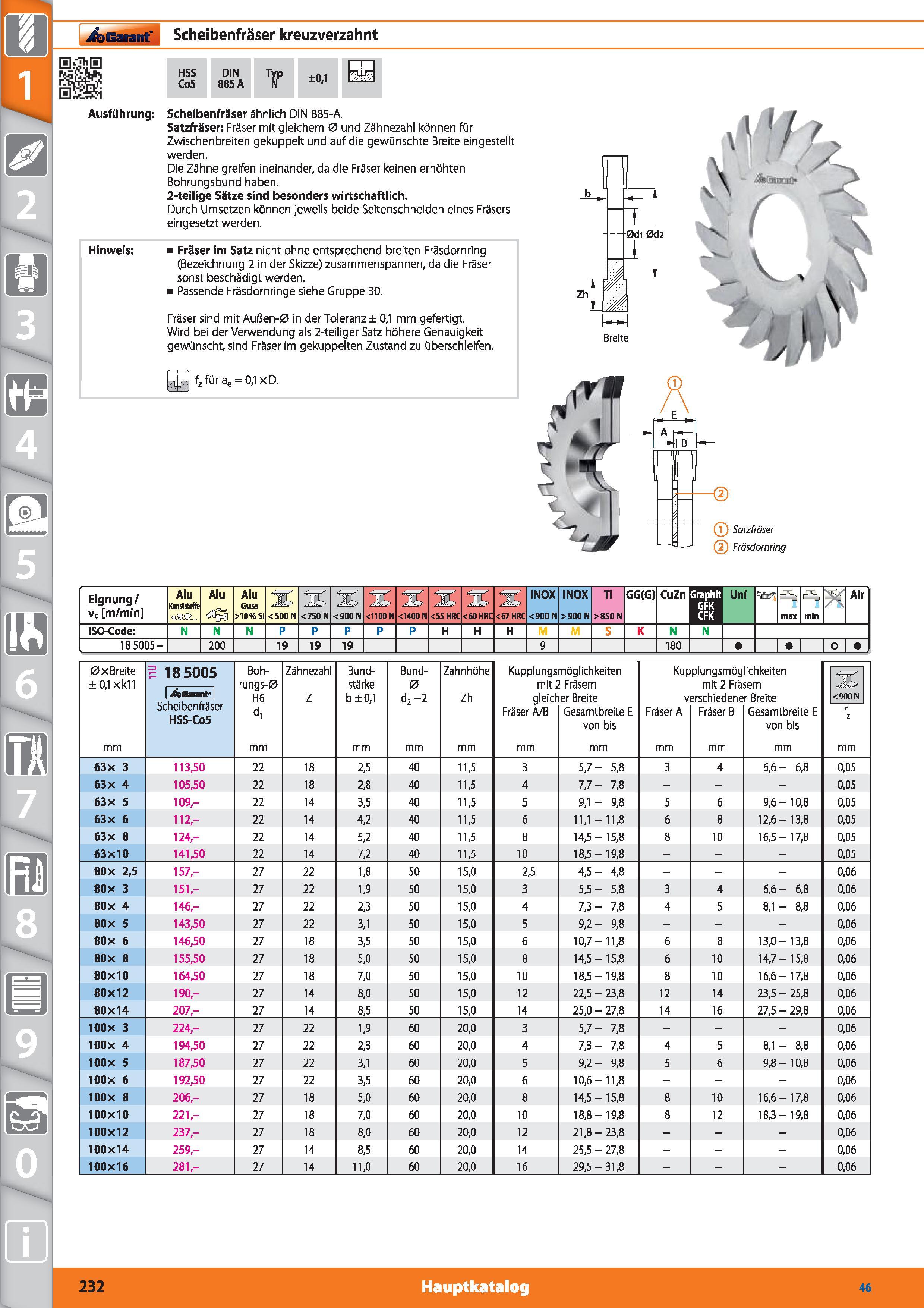

Garant Scheibenfräser kreuzverzahnt Ei-'JMs HSS Co5 DIN 885 A TKP ±0,1 KH HSShfi Ausführung Hinweis Scheibenfräser ähnlich DIN 885-A. Satzfräser Fräser mit gleichem 0 und Zähnezahl können für Zwischen breiten gekuppelt und auf die gewünschte Breite eingestellt werden. Die Zähne greifen ineinander, da die Fräser keinen erhöhten Bohrungsbund haben. 2-teilige Sätze sind besonders wirtschaftlich. Durch Umsetzen können jeweils beide Seitenschneiden eines Fräsers eingesetzt werden. Fräser im Satz nicht ohne entsprechend breiten Fräsdornring (Bezeichnung 2 in der Skizze) zusammenspannen, da die Fräser sonst beschädigt werden. Passende Fräsdornringe siehe Gruppe 30. Fräser sind mit Außen-0 in der Toleranz ±0,1 mm gefertigt. Wird bei der Verwendung als 2-teiliger Satz höhere Genauigkeit gewünscht, sind Fräser im gekuppelten Zustand zu überschleifen. t für a. = 0,1 x D. 7 0di 0Ö2 Breite (T Satzfräser (2 Fräsdornring Eignung/ vc m/min Alu Kunststoffe Alu Alu Guss >10% Si <500 N <750 N <900 N \w\ <1100 N PI <1400 N 2 pE 900 N Ti >850 N GG(G) CuZn Graphit GFK CFK Uni max min Air ISO-Code N P H K N 18 5005 - 200 19 19 19 9 180 1 1 1o 0x Breite ± 0,1 xkll mm i 185005 1 ifecmit 1 Boh- rungs-0 H6 d, mm Zähnezahl Z Bundstärke b ±0,1 mm Bund- 0 d2-2 mm Zahnhöhe Zh mm Kupplungsmöglichkeiten mit 2 Fräsern Kupplungsmöglichkeiten mit 2 Fräsern <900N Scheibenfräser HSS-C05 Fräser A/B mm Gesamtbreite E von bis mm Fräser A mm Fräser B mm Gesamtbreite E von bis mm fz mm 63x 3 113,50 22 18 2,5 40 11,5 3 5,7- 5,8 3 4 6,6- 6,8 0,05 63 x 4 105,50 22 18 2,8 40 11,5 4 7,7- 7,8 - 0,05 63 x 5 109- 22 14 3,5 40 11,5 5 9,1 - 9,8 5 6 9,6-10,8 0,05 63 x 6 112- 22 14 4,2 40 11,5 6 11,1 - 11,8 6 8 12,6-13,8 0,05 63 X 8 124,- 22 14 5,2 40 11,5 8 14,5-15,8 8 10 16,5-17,8 0,05 63x10 141,50 22 14 7,2 40 11,5 10 18,5-19,8 - 0,05 80x 2,5 157,- 27 22 1,8 50 15,0 2,5 4,5- 4,8 - 0,06 80x 3 151,- 27 22 1,9 50 15,0 3 5,5- 5,8 3 4 6,6- 6,8 0,06 80 X 4 146,- 27 22 2,3 50 15,0 4 7,3- 7,8 4 5 8,1 - 8,8 0,06 80 X 5 143,50 27 22 3,1 50 15,0 5 9,2- 9,8 - 0,06 80 X 6 146,50 27 18 3,5 50 15,0 6 10,7 11,8 6 8 13,0-13,8 0,06 80 X 8 155,50 27 18 5,0 50 15,0 8 14,5-15,8 6 10 14,7-15,8 0,06 80x10 164,50 27 18 7,0 50 15,0 10 18,5-19,8 8 10 16,6-17,8 0,06 80X12 190,- 27 14 8,0 50 15,0 12 22,5 - 23,8 12 14 23,5 - 25,8 0,06 80X14 207,- 27 14 8,5 50 15,0 14 25,0 - 27,8 14 16 27,5 - 29,8 0,06 100X 3 224,- 27 22 1,9 60 20,0 3 5,7- 7,8 - 0,06 100x 4 194,50 27 22 2,3 60 20,0 4 7,3- 7,8 4 5 8,1 - 8,8 0,06 100X 5 187,50 27 22 3,1 60 20,0 5 9,2- 9,8 5 6 9,8-10,8 0,06 100X 6 192,50 27 22 3,5 60 20,0 6 10,6 11,8 - 0,06 100X 8 206,- 27 18 5,0 60 20,0 8 14,5-15,8 8 10 16,6-17,8 0,06 100x10 221,- 27 18 7,0 60 20,0 10 18,8 - 19,8 8 12 18,3-19,8 0,06 100X12 237,- 27 18 8,0 60 20,0 12 21,8-23,8 - 0,06 100x14 259,- 27 14 8,5 60 20,0 14 25,5 - 27,8 - 0,06 100x16 281,- 27 14 11,0 60 20,0 16 29,5 - 31,8 - 0,06 232 Hauptkatalog
