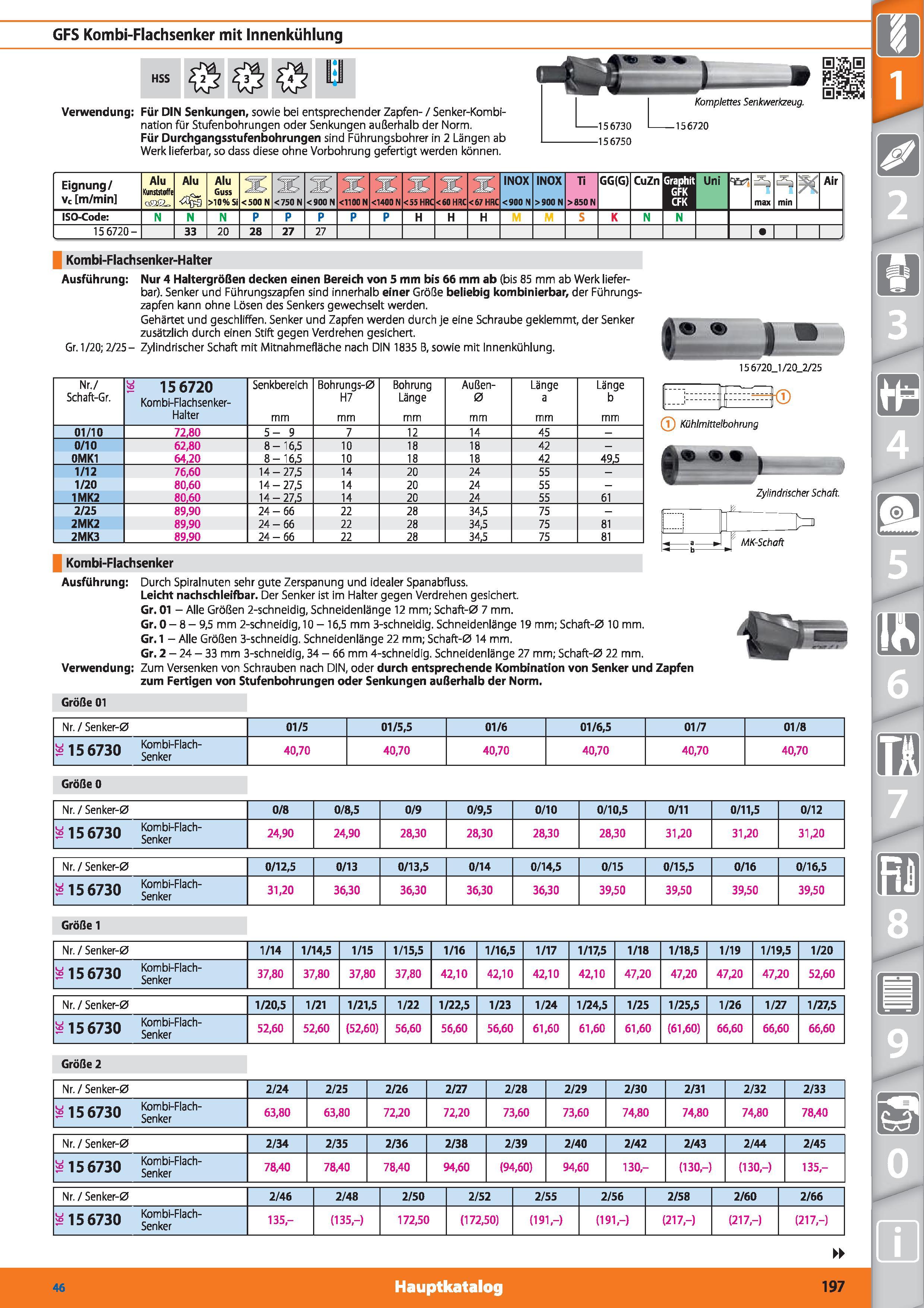

GFS Kombi-Flachsenker mit Innenkühlung HSS Verwendung Für DIN Senkungen, sowie bei entsprechender Zapfen- / Senker-Kombination für Stufenbohrungen oder Senkungen außerhalb der Norm. Für Durchgangsstufenbohrungen sind Führungsbohrer in 2 Längen ab Werk lieferbar, so dass diese ohne Vorbohrung gefertigt werden können. -156730 -156750 Komplettes Senkwerkzeug. -156720 Eignung/ Vc m/min Alu Kunststoffe oaa, Alu Alu Guss >10% Si <500 N <750 N <900 N <1100 N <1400 N 2 INOX <900 N INOX >900 N Ti >850 N GG(G) CuZn Graphit GFK CFK Uni max min Air ISO-Code N p P H K N 15 6720- 33 20 28 27 27 1 1 1 1 J Kombi-Flachsenker-Halter Ausführung Nur 4 Haltergrößen decken einen Bereich von 5 mm bis 66 mm ab (bis 85 mm ab Werk lieferbar). Senker und Führungszapfen sind innerhalb einer Größe beliebig kombinierbar, der Führungszapfen kann ohne Lösen des Senkers gewechselt werden. Gehärtet und geschliffen. Senker und Zapfen werden durch je eine Schraube geklemmt, der Senker zusätzlich durch einen Stift gegen Verdrehen gesichert. Gr. 1/20; 2/25- Zylindrischer Schaft mit Mitnahmefläche nach DIN 1835 B, sowie mit Innenkühlung. 15 6720_1 /20_2/25 Nr./ Schaft-Gr. 15 6720 Kombi-Flachsenker- Senkbereich Bohrungs-0 H7 Bohrung Länge Außen- 0 Länge a Länge b Halter mm 01/10 72,80 5- 9 7 12 14 45 - 0/10 62,80 8-16,5 10 18 18 42 - 0MK1 64,20 8-16.5 10 18 18 42 49.5 1/12 76,60 14-27,5 14 20 24 55 - 1/20 80,60 14-27,5 14 20 24 55 - 1MK2 80,60 14-27.5 14 20 24 55 61 2/25 89,90 24-66 22 28 34,5 75 2MK2 89,90 24-66 22 28 34,5 75 81 2MK3 89,90 24-66 22 28 34,5 75 81 (T) Kühlmittelbohrung Zylindrischer Schaft. MK-Schaft Kombi-Flachsenker Ausführung Durch Spiralnuten sehr gute Zerspanung und idealer Spanabfluss. Leicht nachschleifbar. Der Senker ist im Halter gegen Verdrehen gesichert. Gr. 01 - Alle Größen 2-schneidig, Schneidenlänge 12 mm; Schaft-0 7 mm. Gr. 0 - 8 - 9,5 mm 2-schneidig, 10 - 16,5 mm 3-schneidig. Schneidenlänge 19 mm; Schaft-0 10 mm. Gr. 1 - Alle Größen 3-schneidig. Schneidenlänge 22 mm; Schaft-0 14 mm. Gr. 2-24-33 mm 3-schneidig, 34 - 66 mm 4-schneidig. Schneidenlänge 27 mm; Schaft-0 22 mm. Verwendung Zum Versenken von Schrauben nach DIN, oder durch entsprechende Kombination von Senker und Zapfen zum Fertigen von Stufenbohrungen oder Senkungen außerhalb der Norm. Größe 01 Nr. / Senker-0 01/5 01/5,5 01/6 01/6,5 01/7 01/8 156730 “Flach' 40,70 40,70 40,70 40,70 40,70 40,70 Größe 0 Nr. / Senker-0 0/8 0/8,5 0/9 0/9,5 0/10 0/10,5 0/11 0/11,5 0/12 156730 Senker FlaCh 24,90 24,90 28,30 28,30 28,30 28,30 31,20 31,20 31,20 Nr. / Senker-0 0/12,5 0/13 0/13,5 0/14 0/14,5 0/15 0/15,5 0/16 0/16,5 156730 Senker"F'aCh" 31,20 36,30 36,30 36,30 36,30 39,50 39,50 39,50 39,50 Größe 1 Nr. / Senker-0 1/14 1/14,5 1/15 1/15,5 1/16 1/16,5 1/17 1/17,5 1/18 1/18,5 1/19 1/19,5 1/20 156730 Senker FlaCh 37,80 37,80 37,80 37,80 42,10 42,10 42,10 42,10 47,20 47,20 47,20 47,20 52,60 Nr./Senker-0 1/20,5 1/21 1/21,5 1/22 1/22,5 1/23 1/24 1/24,5 1/25 1/25,5 1/26 1/27 1/27,5 u ic Kombi-Flach- -156730 Senker 52,60 52,60 (52,60) 56,60 56,60 56,60 61,60 61,60 61,60 (61,60) 66,60 66,60 66,60 Größe 2 Nr. / Senker-0 2/24 2/25 2/26 2/27 2/28 2/29 2/30 2/31 2/32 2/33 u . r Kombi-Flach- -156730 Senker 63,80 63,80 72,20 72,20 73,60 73,60 74,80 74,80 74,80 78,40 Nr. / Senker-0 2/34 2/35 2/36 2/38 2/39 2/40 2/42 2/43 2/44 2/45 u r Kombi-Flach- -156730 Senker 78,40 78,40 78,40 94,60 (94,60) 94,60 130- (130,-) (130,-) 135- Nr. / Senker-0 2/46 2/48 2/50 2/52 2/55 2/56 2/58 2/60 2/66 156730 Senker FlaCh 135- (135,-) 172,50 (172,50) (191,-) (191,-) (217,-) (217,-) (217,-) 46 Hauptkatalog 197
