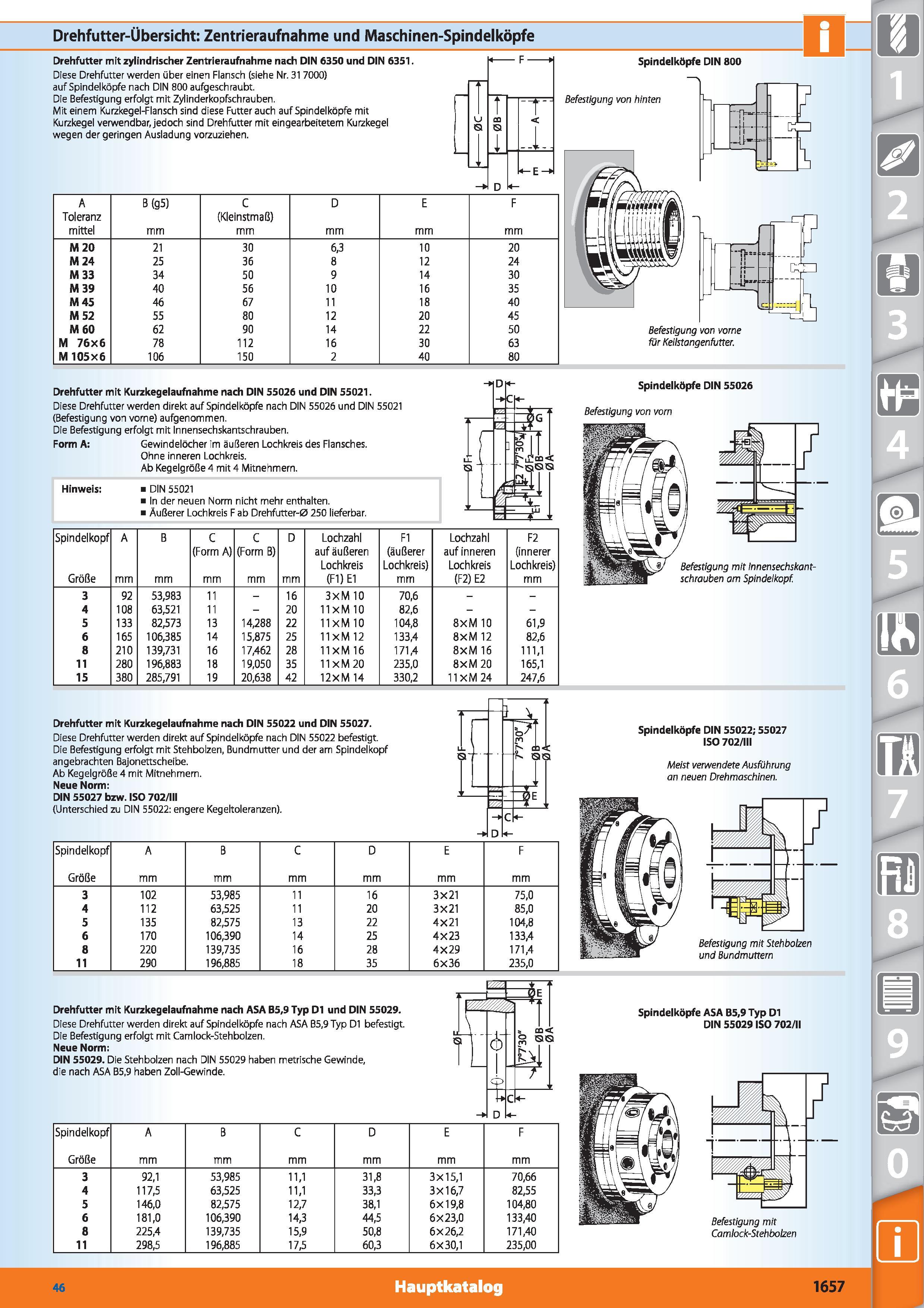

Drehfutter-Übersicht Zentrieraufnahme und Maschinen-Spindelköpfe Drehfutter mit zylindrischer Zentrieraufnahme nach DIN 6350 und DIN 6351. Diese Drehfutter werden über einen Flansch (siehe Nr. 31 7000) auf Spindel köpfe nach DIN 800 aufgeschraubt. Die Befestigung erfolgt mit Zylinderkopfschrauben. Mit einem Kurzkegel-Flansch sind diese Futter auch auf Spindel köpfe mit Kurzkegel verwendbar, jedoch sind Drehfutter mit ein gearbeitetem Kurzkegel wegen der geringen Ausladung vorzuziehen. T Spindel köpfe DIN 800 Befestigung von hinten A B(g5) C D E F Toleranz (Kleinstmaß) mittel mm M 20 21 30 6,3 10 20 M 24 25 36 8 12 24 M 33 34 50 9 14 30 M 39 40 56 10 16 35 M 45 46 67 11 18 40 M 52 55 80 12 20 45 M 60 62 90 14 22 50 M 76X6 78 112 16 30 63 M 105x6 106 150 2 40 80 n jl_ 1 - Befestigung von vorne für Keilstangen futter. Drehfutter mit Kurzkegelaufnahme nach DIN 55026 und DIN 55021. Diese Drehfutter werden direkt auf Spindel köpfe nach DIN 55026 und DIN 55021 (Befestigung von vorne) aufgenommen. Die Befestigung erfolgt mit Innensechskantschrauben. Form A Gewindelöcher im äußeren Lochkreis des Flansches. Ohne inneren Lochkreis. Ab Kegelgröße 4 mit 4 Mitnehmern. Hinweis DIN 55021 In der neuen Norm nicht mehr enthalten. Äußerer Lochkreis F ab Drehfutter-0 250 lieferbar. Spindelköpfe DIN 55026 Befestigung von vom Spindelkopf Größe A mm B mm C (Form A) mm C (Form B) mm D mm Lochzahl auf äußeren Lochkreis (Fl) El Fl (äußerer Lochkreis) mm Lochzahl auf inneren Lochkreis (F2) E2 F2 (innerer Loch kreis) mm 3 92 53,983 11 - 16 3xM 10 70,6 4 108 63,521 11 - 20 11xM 10 82,6 5 133 82,573 13 14,288 22 11xM 10 104,8 8xM 10 61,9 6 165 106,385 14 15,875 25 11xM 12 133,4 8xM 12 82,6 8 210 139,731 16 17,462 28 11xM 16 171,4 8xM 16 111,1 11 280 196,883 18 19,050 35 11 x M 20 235,0 8xM 20 165,1 15 380 285,791 19 20,638 42 12xM 14 330,2 11XM24 247,6 Befestigung mit Innensechskantschrauben am Spindelkopf, Drehfutter mit Kurzkegelaufnahme nach DIN 55022 und DIN 55027. Diese Drehfutter werden direkt auf Spindel köpfe nach DIN 55022 befestigt Die Befestigung erfolgt mit Stehbolzen, Bundmutter und der am Spindelkopf angebrachten Bajonettscheibe. Ab Kegelgröße 4 mit Mitnehmern. Neue Norm DIN 55027 bzw. ISO 702/111 (Unterschied zu DIN 55022 engere Kegeltoleranzen). Drehfutter mit Kurzkegelaufnahme nach ASA B5,9 Typ DI und DIN 55029. Diese Drehfutter werden direkt auf Spindel köpfe nach ASA B5,9Typ D1 befestigt. Die Befestigung erfolgt mit Camlock-Stehbolzen. Neue Norm DIN 55029. Die Steh bolzen nach DIN 55029 haben metrische Gewinde, die nach ASA B5P9 haben Zoll-Gewinde. Spindelköpfe DIN 55022; 55027 ISO 702/111 Meist verwendete Ausführung an neuen Drehmaschinen. Spindel kopf Größe A mm B mm C mm D mm E mm F mm 3 102 53,985 11 16 3x21 75,0 4 112 63,525 11 20 3x21 85,0 5 135 82,575 13 22 4x21 104,8 6 170 106,390 14 25 4X23 133,4 8 220 139,735 16 28 4x29 171,4 11 290 196,885 18 35 6x36 235,0 Befestigung mit Stehboizen und Bundmuttern Spindel köpfe ASA B5,9 Typ DI DIN 55029 ISO 702/11 Spindel kopf Größe A mm B mm C mm D mm E mm F mm 3 92,1 53,985 11,1 31,8 3x15,1 70,66 4 117,5 63,525 11,1 33,3 3X16,7 82,55 5 146,0 82,575 12,7 38,1 6x19,8 104,80 6 181,0 106,390 14,3 44,5 6X23,0 133,40 8 225,4 139,735 15,9 50,8 6x26,2 171,40 11 298,5 196,885 17,5 60,3 6x30,1 235,00 Befestigung mit Camlock-Stehbolzen 46 Hauptkatalog 1657
