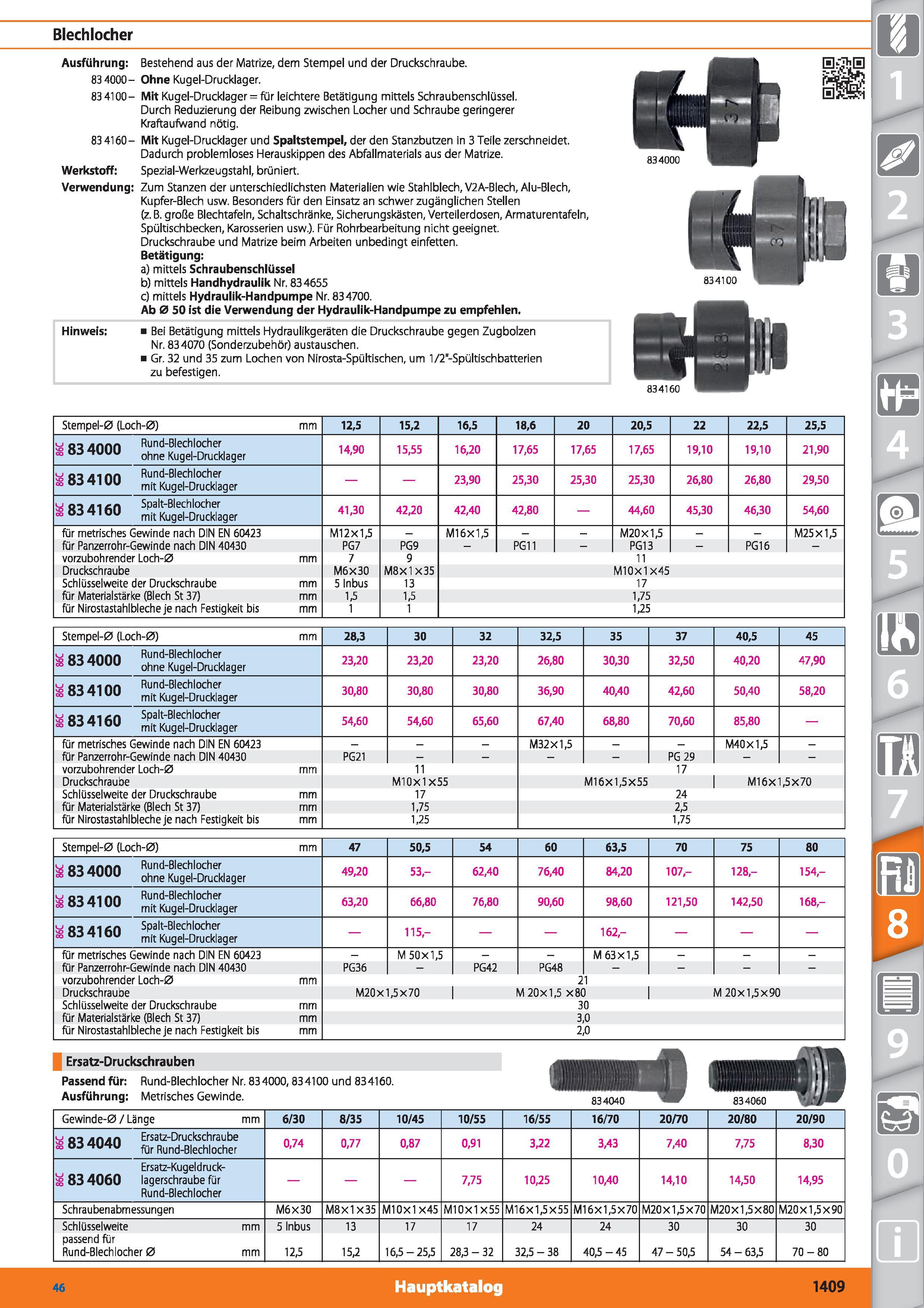

Blechlocher ffl 1 Ausführung Bestehend aus der Matrize, dem Stempel und der Druckschraube. 83 4000- Ohne Kugel-Drucklager. 83 4100- Mit Kugel-Drucklager = für leichtere Betätigung mittels Schraubenschlüssel. Durch Reduzierung der Reibung zwischen Locher und Schraube geringerer Kraftaufwand nötig. 83 4160- Mit Kugel-Drucklager und Spaltstempel, der den Stanzbutzen in 3 Teile zerschneidet. Dadurch problemloses Herauskippen des Abfallmaterials aus der Matrize. Werkstoff Spezial-Werkzeugstahl, brüniert. Verwendung Zum Stanzen der unterschiedlichsten Materialien wie Stahlblech, V2A-Blech, Alu-Blech, Kupfer-Blech usw. Besonders für den Einsatz an schwer zugänglichen Stellen (z. B. große Blechtafeln, Schaltschränke, Sicherungskästen, Verteilerdosen, Armaturentafeln, Spültischbecken, Karosserien usw.). Für Rohrbearbeitung nicht geeignet. Druckschraube und Matrize beim Arbeiten unbedingt einfetten. Betätigung a) mittels Schraubenschlüssel b) mittels Handhydraulik Nr. 834655 c) mittels Hydraulik-Handpumpe Nr. 834700. Ab 0 50 ist die Verwendung der Hydraulik-Handpumpe zu empfehlen. Hinweis Bei Betätigung mittels Hydraulikgeräten die Druckschraube gegen Zugbolzen Nr. 834070 (Sonderzubehör) austauschen. Gr. 32 und 35 zum Lochen von Nirosta-Spültischen, um 1/2"-Spültischbatterien zu befestigen. 834160 Stempel-0 (Loch-0) mm 12,5 15,2 16,5 18,6 20 20,5 22 22,5 25,5 u an Annn Rund-Blechlocher ” 03 HUUU ohne Kugel-Drucklager 14,90 15,55 16,20 17,65 17,65 17,65 19,10 19,10 21,90 u ns ai nn Rund-Blechlocher „ H1UU m(t Kugel-Drucklager 23,90 25,30 25,30 25,30 26,80 26,80 29,50 y gj ai in Spalt-Blechlocher eo oo ou mit Kuge .Druck ager 41,30 42,20 42,40 42,80 44,60 45,30 46,30 54,60 für metrisches Gewinde nach DIN EN 60423 M12X1.5 - MI 6X1,5 M20x1,5 M25x1,5 für Panzerrohr-Gewinde nach DIN 40430 PG7 PG9 - PG11 - PG13 - PG16 - vorzubohrender Loch-0 mm 7 9 11 Druckschraube M6X30 M8X1X35 MIOxl X45 Schlüsselweite der Druckschraube mm 5 Inbus 13 17 für Materialstärke (Blech St 37) mm 1,5 1,5 1,75 für Nirostastahlbleche je nach Festigkeit bis mm 1 1 1,25 Stempel-0 (Loch-0) mm 28,3 30 32 32,5 35 37 40,5 45 u oi Annn Rund-Blechlocher 3 03 ‘WIUU Q lne Kugel-Drucklager 23,20 23,20 23,20 26,80 30,30 32,50 40,20 47,90 u gj 1 nn Rund-Blechlocher mit Kugel-Drucklager 30,80 30,80 30,80 36,90 40,40 42,60 50,40 58,20 u q3 Af dn Spalt-Blechlocher mit Kugel-Drucklager 54,60 54,60 65,60 67,40 68,80 70,60 85,80 für metrisches Gewinde nach DIN EN 60423 - M32x1,5 M40x1,5 - für Panzerrohr-Gewinde nach DIN 40430 PG21 PG 29 vorzubohrender Loch-0 mm 11 17 Druckschraube MIOxl X55 M16x1,5x55 M16x1,5x70 Schlüsselweite der Druckschraube mm 17 24 für Materialstärke (Blech St 37) mm 1,75 2,5 für Nirostastahlbleche je nach Festigkeit bis mm 1,25 1,75 Stempel-0 (Loch-0) mm 47 50,5 54 60 63,5 70 75 80 o 03 Annn Rund-Blechlocher S 03 ohne Kugel-Drucklager 49,20 53,- 62,40 76,40 84,20 107- 128- 154- 03 ai nn Rund-Blechlocher mit Kugel-Drucklager 63,20 66,80 76,80 90,60 98,60 121,50 142,50 168,- '-‘oiAie.n Spalt-Blechlocher ” 83 4160 mit Kugel-Drucklager 115,- 162- für metrisches Gewinde nach DIN EN 60423 - M 50x1,5 M 63x1,5 - für Panzerrohr-Gewinde nach DIN 40430 PG36 - PG42 PG48 vorzubohrender Loch-0 mm 21 Druckschraube M20x1,5x70 M 20x1,5 x80 M 20x1,5x90 Schlüsselweite der Druckschraube mm 30 für Materialstärke (Blech St 37) mm 3,0 für Nirostastahlbleche je nach Festigkeit bis mm 2,0 Ersatz-Druckschrauben Passend für Rund-Blechlocher Nr. 834000,834100 und 834160. Ausführung Metrisches Gewinde. 834040 834060 Gewinde-0 / Länge mm 6/30 8/35 10/45 10/55 16/55 16/70 20/70 20/80 20/90 s 83 4040 Ersatz-Druckschraube für Rund-Blechlocher 0,74 0,77 0,87 0,91 3,22 3,43 7,40 7,75 8,30 834060 Ersatz-Kugeldruck-lagerschraube für Rund-Blechlocher 7,75 10,25 10,40 14,10 14,50 14,95 Schraubenabmessungen M6X30 M8X1X35 M10X1X45 M10X1X55 M16x1,5x55 M16x1,5x70 M20x1,5x70 M20x1,5x80 M20X 1,5X90 Schlüsselweite mm 5 Inbus 13 17 17 24 24 30 30 30 passend für Rund-Blechlocher 0 mm 12,5 15,2 16,5-25,5 28,3 - 32 32,5 - 38 40,5-45 47 - 50,5 54 - 63,5 70-80 46 Hauptkatalog 1409
