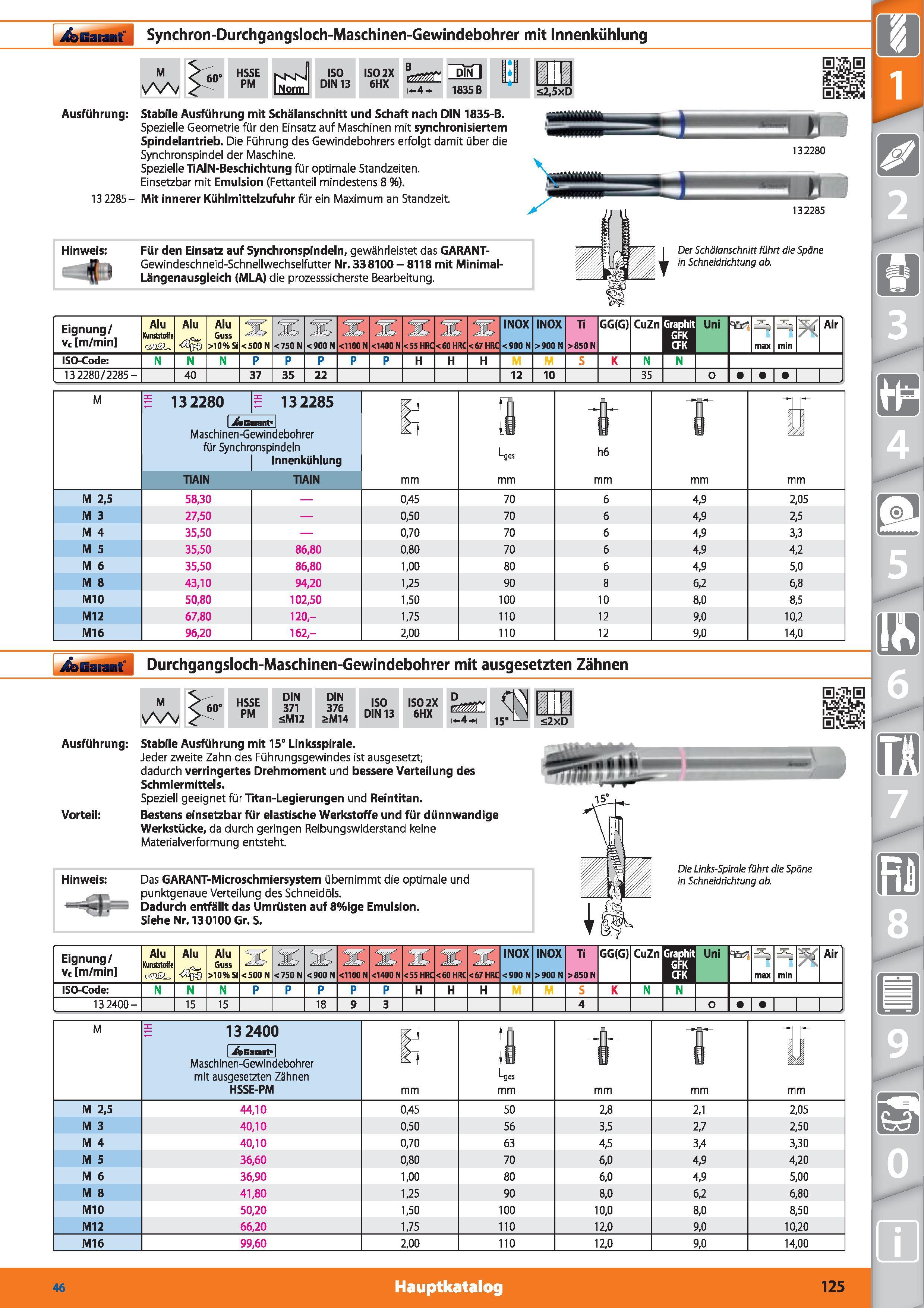

Garant Synchron-Durchgangsloch-Maschinen-Gewindebohrer mit Innenkühlung M 60‘ HSSE PM ISO DIN 13 IS02X 6HX B i 4 i 1835 B Ausführung Stabile Ausführung mit Schälanschnitt und Schaft nach DIN 1835-B. Spezielle Geometrie für den Einsatz auf Maschinen mit synchronisiertem Spindelantrieb. Die Führung des Gewindebohrers erfolgt damit über die Synchronspindel der Maschine. Spezielle TiAIN-Beschichtung für optimale Standzeiten. Einsetzbar mit Emulsion (Fettanteil mindestens 8 %). 13 2285- Mit innerer Kühlmittelzufuhr für ein Maximum an Standzeit. Hinweis i Für den Einsatz auf Synchronspindeln, gewährleistet das GARANT- Gewindeschneid-Schnellwechselfutter Nr. 338100 - 8118 mit Minimal-Längenausgleich (MLA) die prozesssicherste Bearbeitung. Der Schälanschnitt führt die Späne in Schneidrichtung ab. Eignung/ vc m/min Alu Kunststoffe o9 L Alu Alu Guss >10% Si <500 N <750 N <900 N <1100 N FürH <1400 N 2 2&1 900 N Ti >850 N GG(G) CuZn Graphit GFK CFK Uni Er max min - Air ISO-Code N P H K N 13 2280/2285 - 40 37 35 22 12 10 35 o 1 1 1 M 1 132280 1 132285 g Lges mm f h6 mm I mm I j(b Garant' Maschinen-Gewindebohrer für Synchronspindeln Innenkühlung TIAIN TiAIN mm M 2,5 58,30 0,45 70 6 4,9 2,05 M 3 27,50 0,50 70 6 4,9 2,5 M 4 35,50 0,70 70 6 4,9 3,3 M 5 35,50 86,80 0,80 70 6 4,9 4,2 M 6 35,50 86,80 1,00 80 6 4,9 5,0 M 8 43,10 94,20 1,25 90 8 6,2 6,8 MIO 50,80 102,50 1,50 100 10 8,0 8,5 MI 2 67,80 120- 1,75 110 12 9,0 10,2 M16 96,20 162,- 2,00 110 12 9,0 14,0 j&iräraurt Durchgangsloch-Maschinen-Gewindebohrer mit ausgesetzten Zähnen M 60‘ HSSE PM DIN 371 M14 ISO DIN 13 IS02X 6HX i 4 i <2xD Ausführung Vorteil Stabile Ausführung mit 15° Linksspirale. Jeder zweite Zahn des Führungsgewindes ist ausgesetzt; dadurch verringertes Drehmoment und bessere Verteilung des Schmiermittels. Speziell geeignet für Titan-Legierungen und Reintitan. Bestens einsetzbar für elastische Werkstoffe und für dünnwandige Werkstücke, da durch geringen Reibungswiderstand keine Materialverformung entsteht. Hinweis Das GARANT-Microschmiersystem übernimmt die optimale und punktgenaue Verteilung des Schneidöls. Dadurch entfällt das Umrüsten auf 8%ige Emulsion. Siehe Nr. 130100 Gr. S. Die Links-Spirale führt die Späne in Schneidrichtung ab. Eignung/ vc m/min Alu Kunststoffe Alu Alu Gll5S >10% Si <500 N <750 N <900 N FüH <1100 N <1400N 2 PL INOX <900 N INOX >900 N Ti >850 N GG(G) CuZn Graphit GFK CFK Uni _5r max min Air ISO-Code N P H K N 132400- 15 15 18 9 3 4 o 1 1 13 2400 Maschinen-Gewindebohrer mit ausgesetzten Zähnen HSSE-PM M 2,5 M 3 M 4 M 5 M 6 M 8 MIO MI 2 44.10 40.10 40.10 36,60 36,90 41,80 50.20 66.20 0,45 0,50 0,70 0,80 1,00 1,25 1,50 1,75 50 56 63 70 80 90 100 110 2,8 3.5 4.5 6,0 6,0 8,0 10,0 12,0 2,1 2,7 3,4 4.9 4.9 6,2 8,0 9,0 2,05 2.50 3,30 4,20 5,00 6,80 8.50 10,20 M16 99,60 2,00 110 12,0 9,0 14,00 46 Hauptkatalog 125
