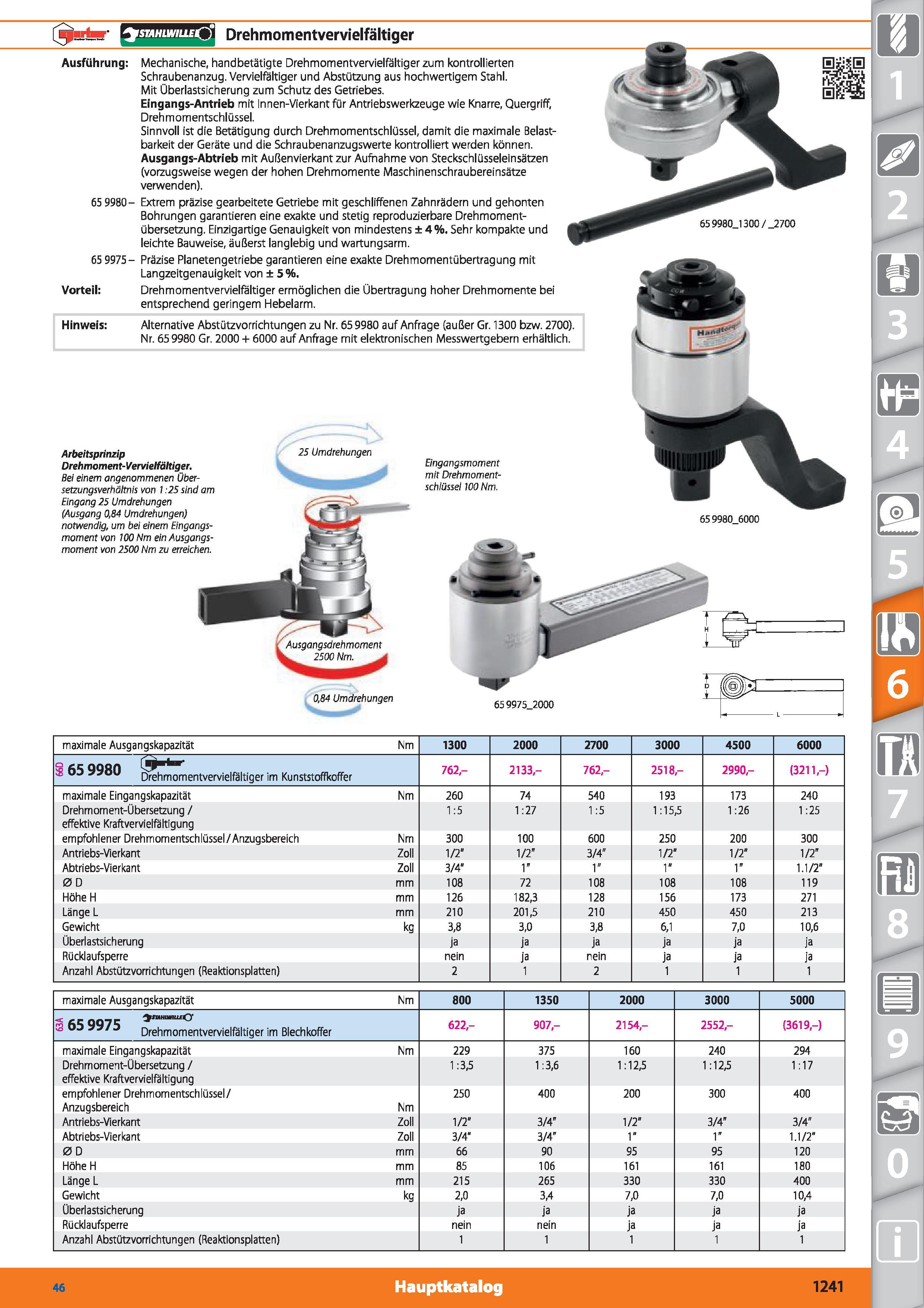

rSMHUVfUfO Drehmomentvervielfältiger Ausführung Mechanische, handbetätigte Drehmomentvervielfältiger zum kontrollierten Schraubenanzug. Vervielfältiger und Abstützung aus hochwertigem Stahl. Mit Oberlastsicherung zum Schutz des Getriebes. Eingangs-Antrieb mit Innen-Vierkant für Antriebswerkzeuge wie Knarre, Quergriff, Drehmomentschlüssel. Sinnvoll ist die Betätigung durch Drehmomentschlüssel, damit die maximale Belastbarkeit der Geräte und die Schraubenanzugswerte kontrolliert werden können. Ausgangs-Abtrieb mit Außenvierkant zur Aufnahme von Steckschlüsseleinsätzen (vorzugsweise wegen der hohen Drehmomente Maschinenschraubereinsätze verwenden). 65 9980_1300 / _2700 Hinweis Alternative Abstützvorrichtungen zu Nr. 65 9980 auf Anfrage (außer Gr. 1300 bzw. 2700). Nr. 659980 Gr. 2000 + 6000 auf Anfrage mit elektronischen Messwertgebern erhältlich. 65 9980- Extrem präzise gearbeitete Getriebe mit geschliffenen Zahnrädern und gehonten Bohrungen garantieren eine exakte und stetig reproduzierbare Drehmomentübersetzung. Einzigartige Genauigkeit von mindestens ±4%. Sehr kompakte und leichte Bauweise, äußerst langlebig und wartungsarm. 65 9975- Präzise Planetengetriebe garantieren eine exakte Drehmomentübertragung mit Langzeitgenauigkeit von ±5%. Vorteil Drehmomentvervielfältiger ermöglichen die Übertragung hoher Drehmomente bei entsprechend geringem Hebelarm. Arbeitsprinzip Drehmoment-Vervielfältiger. Bel einem angenommenen Übersetzungsverhältnis von I 25 sind am Eingang 25 Umdrehungen (Ausgang 0,84 Umdrehungen) notwendig, um bei einem Eingangsmoment von 100 Nm ein Ausgangsmoment von 2500 Nm zu erreichen. 25 Umdrehungen Eingangsmoment mit Drehmomentschlüssel 100 Nm. Ausgangsdrehmoment 0,84 Umdrehungen maximale Ausgangskapazität Nm 1300 2000 2700 3000 4500 6000 S 65 9980 Drehmomentvervielfältiger im Kunststoffkoffer 762- 2133- 762- 2518- 2990- (3211,-) maximale Eingangskapazität Nm 260 74 540 193 173 240 Drehmoment-Übersetzung / effektive Kraftvervielfältigung 1:5 1:27 1:5 1:15,5 1:26 1:25 empfohlener Drehmomentschlüssel/Anzugsbereich Nm 300 100 600 250 200 300 Antriebs-Vierkant Zoll 1/2" 1/2” 3/4" 1/2" 1/2" 1/2” Abtriebs-Vierkant Zoll 3/4" r 1" 1" r 1.1/2" 0 D mm 108 72 108 108 108 119 Höhe H mm 126 182,3 128 156 173 271 Länge L mm 210 201,5 210 450 450 213 Gewicht kg 3,8 3,0 3,8 6,1 7,0 10,6 Uberlastsicherung ja ja ja ja ja ja Rücklaufsperre nein ja nein ja ja ja Anzahl Abstützvorrichtungen (Reaktionsplatten) 2 1 2 1 1 1 maximale Ausgangskapazität Nm 800 1350 2000 3000 5000 nmc suHumisO' 3 03 yy/D Drehmomentvervielfältiger im Blechkoffer 622- 907- 2154,- 2552- (3619,-) maximale Eingangskapazität Nm 229 375 160 240 294 Drehmoment-Übersetzung / effektive Kraftvervielfältigung 1:3,5 1:3,6 1:12,5 1:12,5 1:17 empfohlener Drehmomentschlüssel/ Anzugsbereich Nm 250 400 200 300 400 Antriebs-Vierkant Zoll 1/2" 3/4” 1/2" 3/4” 3/4" Abtriebs-Vierkant Zoll 3/4” 3/4” 1” r 1.1/2" 0 D mm 66 90 95 95 120 Höhe H mm 85 106 161 161 180 Länge L mm 215 265 330 330 400 Gewicht kg 2,0 3,4 7,0 7,0 10,4 Überlastsicherung ja ja ja ja ja Rücklaufsperre nein nein ja ja ja Anzahl Abstützvorrichtungen (Reaktionsplatten) 1 1 1 1 1 46 Hauptkatalog 1241
