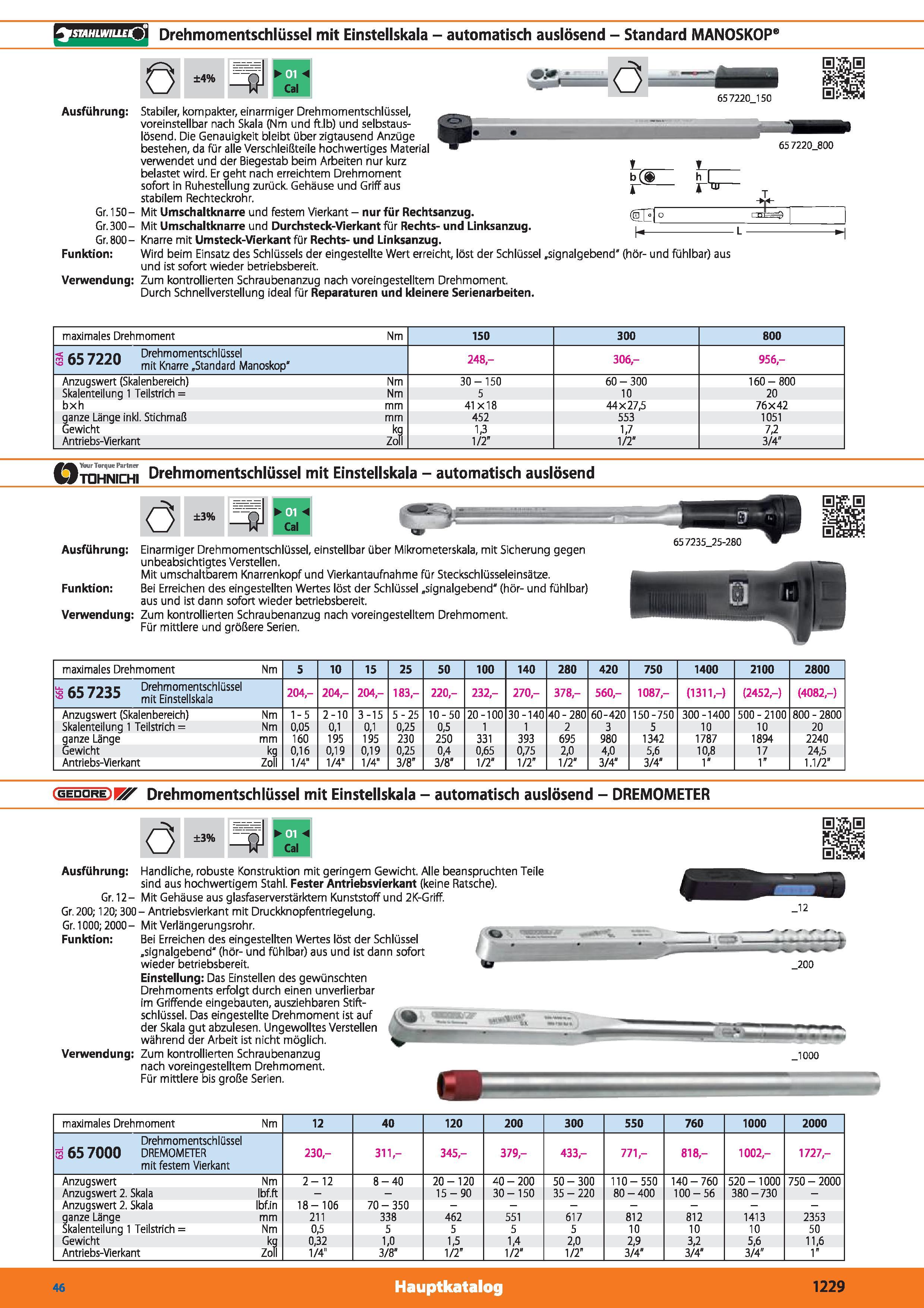

1229 Каталог HOFFMANN GROUP 2015 Инструмент режущий слесарный измерительный DEU Стр.1229

Каталог HOFFMANN GROUP 2015 Tools Инструменты Ver 46 Стр. 1229 1229 DEU Lab2u

STAHLWIU.EI3 Drehmomentschlüssel mit Einstellskala - automatisch auslösend - Standard MANOSKOP 0 ±4% v h 65 7220_150 hT“ Ausführung Stabiler, kompakter, einarmiger Drehmomentschlüssel, voreinstellbar nach Skala (Nm und ft.lb) und selbstaus-lösend. Die Genauigkeit bleibt über zigtausend Anzüge bestehen, da für alle Verschleißteile hochwertiges Material verwendet und der Biegestab beim Arbeiten nur kurz j_ belastet wird. Er geht nach erreichtem Drehmoment b (j sofort in Ruhestellung zurück. Gehäuse und Griff aus j- stabilem Rechteckrohr. Gr. 150- Mit Umschaltknarre und festem Vierkant - nur für Rechtsanzug. Gr.300- Mit Umschaltknarre und Durchsteck-Vierkant für Rechts- und Linksanzug. Gr.800- Knarre mit Umsteck-Vierkant für Rechts- und Linksanzug. Funktion Wird beim Einsatz des Schlüssels der eingestellte Wert erreicht, löst der Schlüssel .signalgebend" (hör- und fühlbar) aus und ist sofort wieder betriebsbereit. Verwendung Zum kontrollierten Schraubenanzug nach voreingestelltem Drehmoment. Durch Schnellverstellung ideal für Reparaturen und kleinere Serienarbeiten. 65 7220_800 maximales Drehmoment Nm 150 300 800 < 799(1 Drehmomentschlüssel 10 03 mit Knarre „Standard Manoskop' 248- 306- 956- Anzugswert (Skalenbereich) Nm 30-150 60 - 300 160 - 800 Skalenteilung 1 Teilstrich = Nm 5 10 20 bxh mm 41x18 44 x 27,5 76x42 ganze Länge inkl. Stichmaß mm 452 553 1051 Gewicht kg 1,3 1,7 7,2 Antriebs-Vierkant Zofi 1/2” 1/2" 3/4" Otohnichi Drehmomentschlüssel mit Einstellskala - automatisch auslösend Ausführung Funktion Verwendung maximales Drehmoment Nm 5 10 15 25 50 100 140 280 420 750 1400 2100 2800 ( c 793c Drehmomentschlüssel 03 mit Einstellskala 204,- 204- 204,- 183,- 220,- 232,- 270- 378,- 560,- 1087,- (1311,-) (2452,-) (4082,-) Anzugswert (Skalenbereich) Nm 1-5 2-10 3-15 5-25 10-50 20-100 30-140 40-280 60-420 150-750 300-1400 500-2100 800 - 2800 Skalenteilung 1 Teilstrich = Nm 0,05 0,1 0,1 0,25 0,5 1 1 2 3 5 10 10 20 ganze Länge mm 160 195 195 230 250 331 393 695 980 1342 1787 1894 2240 Gewicht kq 0,16 0,19 0,19 0,25 0,4 0,65 0,75 2,0 4,0 5,6 10,8 17 24,5 Antriebs-Vierkant Zoll 1/4" 1/4" 1/4" 3/8” 3/8” 1/2" 1/2" 1/2" 3/4" 3/4" 1" 1" 1.1/2" Drehmomentschlüssel mit Einstellskala - automatisch auslösend - DREMOMETER ö ±3% n \ ff Cal Ausführung Handliche, robuste Konstruktion mit geringem Gewicht. Alle beanspruchten Teile sind aus hochwertigem Stahl. Fester Antriebsvierkant (keine Ratsche). Gr. 12- Mit Gehäuse aus glasfaserverstärktem Kunststoffund 2 K-G riff. Gr. 200; 120; 300 - Antriebsvierkant mit Druckknopfentriegelung. Gr. 1000; 2000-Mit Verlängerungsrohr. Funktion Bei Erreichen des eingestellten Wertes löst der Schlüssel .signalgebend' (hör- und fühlbar) aus und ist dann sofort wieder betriebsbereit. Einstellung Das Einstellen des gewünschten Drehmoments erfolgt durch einen unverlierbar im Griffende eingebauten, ausziehbaren Stiftschlüssel. Das eingestellte Drehmoment ist auf der Skala gut abzulesen. Ungewolltes Verstellen während der Arbeit ist nicht möglich. Verwendung Zum kontrollierten Schraubenanzug nach voreingestelltem Drehmoment. Für mittlere bis große Serien. _200 maximales Drehmoment Nm 12 40 120 200 300 550 760 1000 2000 Drehmomentschlüssel 3 65 7000 DREMOMETER mit festem Vierkant 230,- 311,- 345- 379,- 433,- 771,- 818,- 1002,- 1727,- Anzugswert Nm 2-12 8-40 20-120 40 - 200 50 - 300 110-550 140-760 520-1000 750 - 2000 Anzugswert 2. Skala Ibf.ft 15-90 30-150 35 - 220 80-400 100-56 380-730 - Anzugswert 2. Skala Ibf.in 18-106 70 - 350 ganze Länge mm 211 338 462 551 617 812 812 1413 2353 Skalenteilung 1 Teilstrich = Nm 0,5 5 5 5 5 10 10 10 50 Gewicht kq 0,32 1,0 1,5 1,4 2,0 2,9 3,2 5,6 11,6 Antriebs-Vierkant Zoll 1/4" 3/8" 1/2" 1/2" 1/2" 3/4" 3/4" 3/4" 1" ö ±3% Cal Einarmiger Drehmomentschlüssel, einstellbar über Mikrometerskala, mit Sicherung gegen unbeabsichtigtes Verstellen. Mit umschaltbarem Knarrenkopf und Vierkantaufnahme für Steckschlüsseleinsätze. Bei Erreichen des eingestellten Wertes löst der Schlüssel „signalgebend' (hör- und fühlbar) aus und ist dann sofort wieder betriebsbereit. Zum kontrollierten Schraubenanzug nach voreingestelltem Drehmoment. Für mittlere und größere Serien. 46 Hauptkatalog 1229
