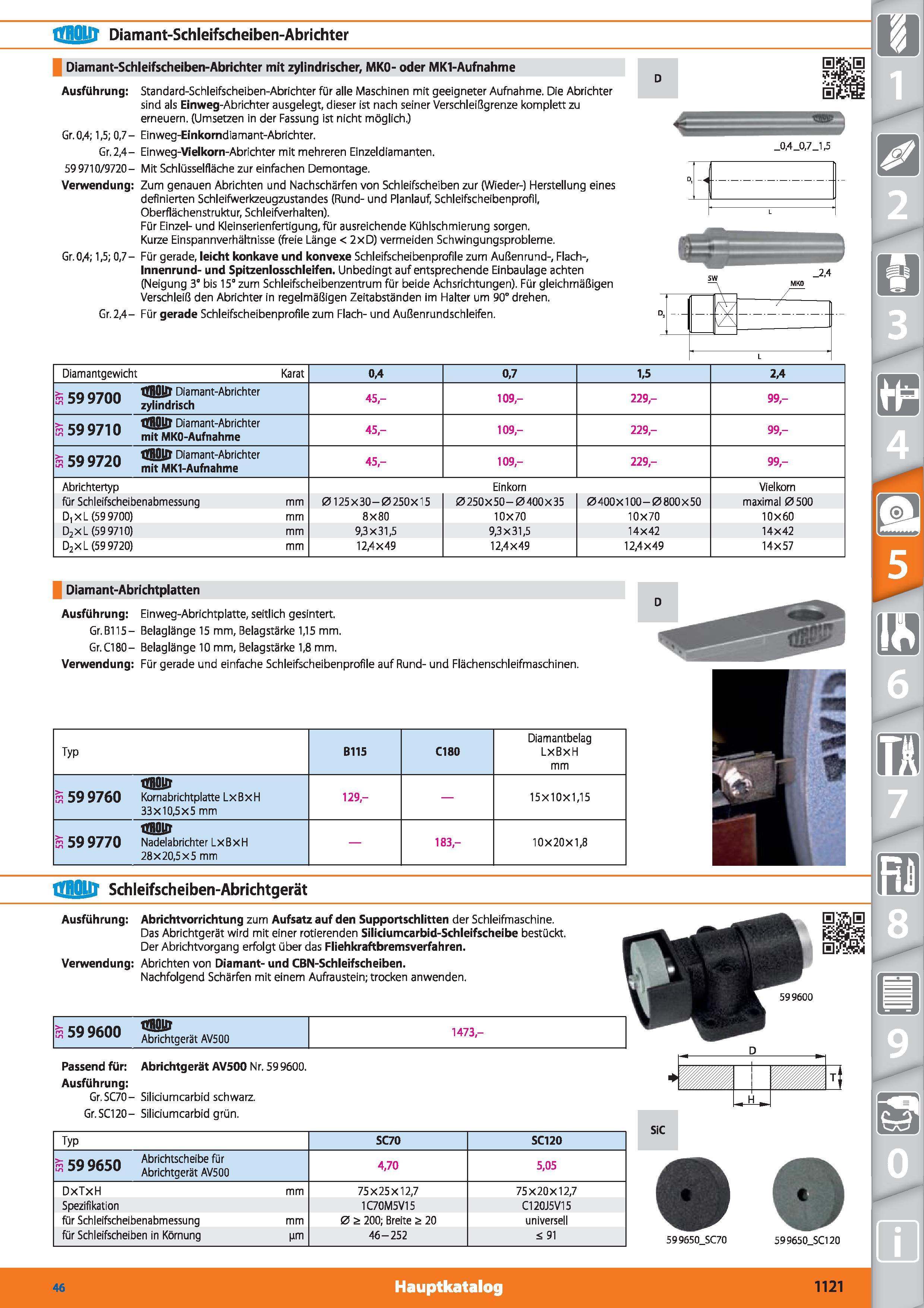

tTHOIIl Diamant-Schleifscheiben-Abrichter Diamant-Schleifscheiben-Abrichter mit zylindrischer, MKO- oder MKI-Aufnahme Ausführung Standard-Schleifscheiben-Abrichter für alle Maschinen mit geeigneter Aufnahme. Die Abrichter sind als Einweg-Abrichter ausgelegt, dieser ist nach seiner Verschleißgrenze komplett zu erneuern. (Umsetzen in der Fassung ist nicht möglich.) Gr.0,4; 1,5; 0,7- Einweg-Einkorndiamant-Abrichter. Gr.2,4- Einweg-Vielkorn-Abrichter mit mehreren Einzeldiamanten. 599710/9720- Mit Schlüsselfläche zur einfachen Demontage. Verwendung Zum genauen Abrichten und Nachschärfen von Schleifscheiben zur (Wieder-) Herstellung eines definierten Schleifwerkzeugzustandes (Rund- und Planlauf, Schleifscheibenprofil, Oberflächenstruktur, Schleifverhalten). Für Einzel- und Kleinserienfertigung, für ausreichende Kühlschmierung sorgen. Kurze Einspannverhältnisse (freie Länge < 2xD) vermeiden Schwingungsprobleme. Gr.0,4; 1,5; 0,7- Für gerade, leicht konkave und konvexe Schleifscheibenprofile zum Außenrund-, Flach-, Innenrund- und Spitzenlosschleifen. Unbedingt auf entsprechende Einbaulage achten (Neigung 3° bis 15° zum Schleifscheibenzentrum für beide Achsrichtungen). Für gleichmäßigen Verschleiß den Abrichter in regelmäßigen Zeitabständen im Halter um 90° drehen. Gr. 2,4- Für gerade Schleifscheibenprofile zum Flach- und Außenrundschleifen. Dj '\v / L Diamantgewicht Karat OA 0,7 1,5 2,4 >_ -q tflOto Diamant-Abrichter s ay y/uu zylindrisch 45- 109,- 229- 99- qQ Q7i n ÖBS1D Diamant-Abrichter K Dy y/ U mjt MK0-Aufnahme 45- 109,- 229,- 99- >- rQ Q7 n Diamant-Abrichter ER Oy ViZU mjt MK1-Aufnahme 45- 109,- 229- 99- Abrichtertyp Einkorn Vielkorn für Schleifscheibenabmessung mm 0125X30-0250X15 0250X50-0400X35 0400X100-0800X50 maximal 0500 D,XL (599700) mm 8X80 10X70 10X70 10x60 D2xL (599710) mm 9,3x31,5 9,3x31,5 14x42 14x42 D2xL (599720) mm 12,4X49 12,4X49 12,4X49 14x57 Diamant-Abrichtplatten Ausführung Einweg-Abrichtplatte, seitlich gesintert. Gr. Bl 15 Belaglänge 15 mm, Belagstärke 1,15 mm. Gr.C180- Belaglänge 10 mm, Belagstärke 1,8 mm. Verwendung Für gerade und einfache Schleifscheibenprofile auf Rund- und Flächenschleifmaschinen. Typ B115 C180 Diamantbelag LxBxH mm s 59 9760 tyqour Komabrichtplatte LxBxH 33x10,5x5 mm 129,- 15x10x1,15 n 59 9770 tfipoip Nadelabrichter LxBxH 28x20,5x5 mm 183,- 10x20x1,8 tTHOUJ Schleifscheiben-Abrichtgerät Typ SC70 SCI 20 cg oficn Abrichtscheibe für CR yODU Abrichtgerät AV500 4,70 5,05 DxTxH mm 75X25X12,7 75X20X12,7 Spezifikation 1C70M5V15 C120J5V15 für Schleifscheibenabmessung mm 0 a 200; Breite ä 20 universell für Schleifscheiben in Körnung (im 46 - 252 s 91 599650_SC70 599650_SC120 Ausführung Abrichtvorrichtung zum Aufsatz auf den Supportschlitten der Schleifmaschine. Das Abrichtgerät wird mit einer rotierenden Siliciumcarbid-Schleifscheibe bestückt. Der Abrichtvorgang erfolgt über das Fliehkraftbremsverfahren. Verwendung Abrichten von Diamant- und CBN-Schleifscheiben. Nachfolgend Schärfen mit einem Aufraustein; trocken anwenden. 1599600 tguiyj Abrichtgerät AV500 1473,- 599600 Passend für Ausführung Gr.SC70- Gr.SC120- Abrichtgerät AV500 Nr. 599600. Siliciumcarbid schwarz. Siliciumcarbid grün. 46 Hauptkatalog 1121
