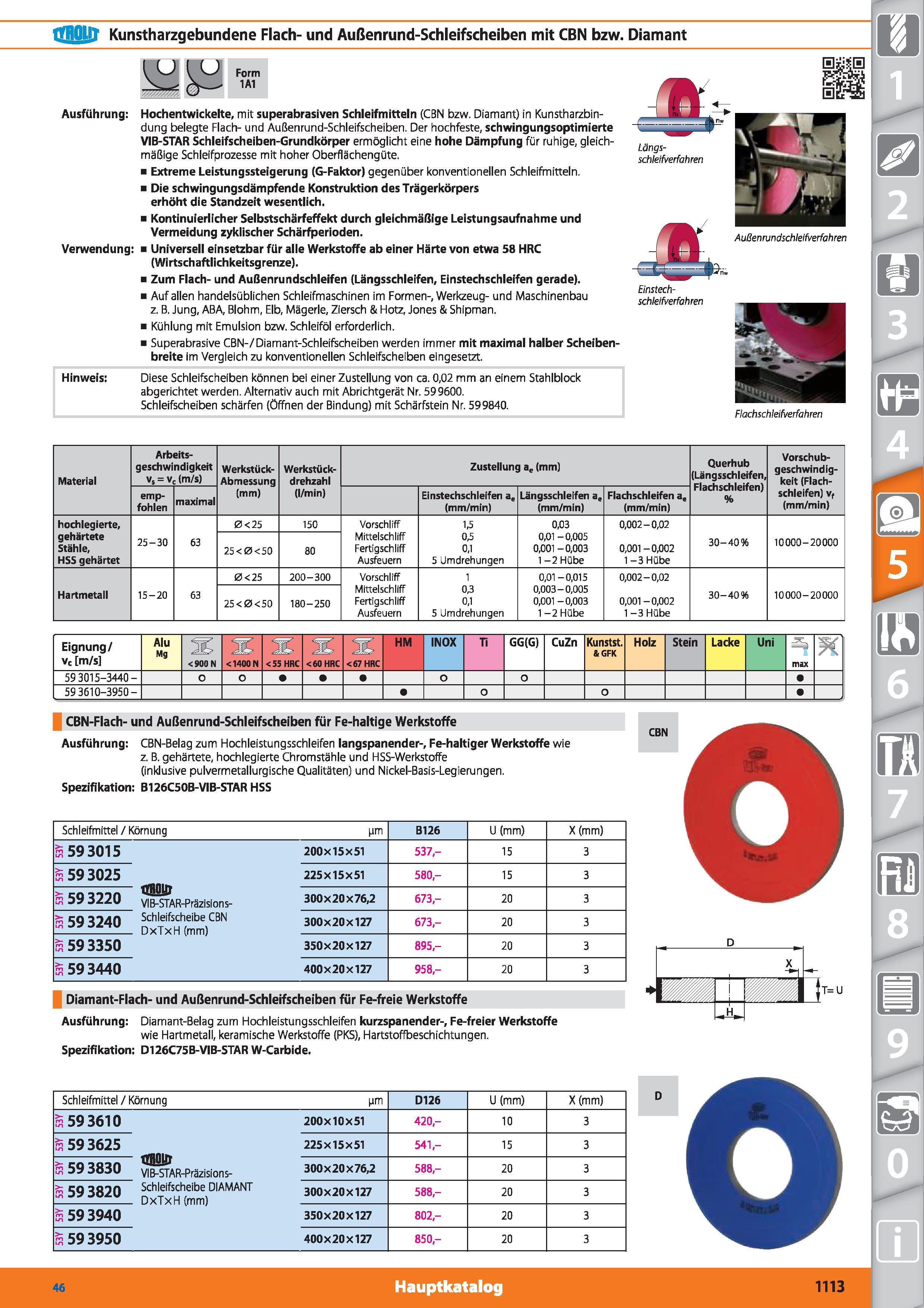

tTHOIIl Kunstharzgebundene Flach- und Außenrund-Schleifscheiben mit CBN bzw. Diamant Form 1 AI Ausführung Hochentwickelte, mit superabrasiven Schleifmitteln (CBN bzw. Diamant) in Kunstharzbindung belegte Flach- und Außenrund-Schleifscheiben. Der hochfeste, schwingungsoptimierte VIB-STAR Schleifscheiben-Grundkörper ermöglicht eine hohe Dämpfung für ruhige, gleichmäßige Schleifprozesse mit hoher Oberflächengüte. Extreme Leistungssteigerung (G-Faktor) gegenüber konventionellen Schleifmitteln. Die schwingungsdämpfende Konstruktion des Trägerkörpers erhöht die Standzeit wesentlich. Kontinuierlicher Selbstschärfeffekt durch gleichmäßige Leistungsaufnahme und Vermeidung zyklischer Schärfperioden. Verwendung Universell einsetzbar für alle Werkstoffe ab einer Härte von etwa 58 HRC (Wirtschaftlichkeitsgrenze). Zum Flach- und Außenrundschleifen (Längsschleifen, Einstechschleifen gerade). Auf allen handelsüblichen Schleifmaschinen im Formen-, Werkzeug- und Maschinenbau z. B. Jung, ABA, Blohm, Elb, Mägerle, Ziersch & Hotz, Jones & Shipman. Kühlung mit Emulsion bzw. Schleiföl erforderlich. Superabrasive CBN-/Diamant-Schleifscheiben werden immer mit maximal halber Scheibenbreite im Vergleich zu konventionellen Schleifscheiben eingesetzt. Hinweis Diese Schleifscheiben können bei einer Zustellung von ca. 0,02 mm an einem Stahlblock abgerichtet werden. Alternativ auch mit Abrichtgerät Nr. 599600. Schleifscheiben schärfen (Öffnen der Bindung) mit Schärfstein Nr. 599840. Flachschleifverfahren Material Arbeits- geschwindigkeit vs = vc (m/s) Werkstück- Abmessung (mm) Werkstück- drehzahl 1/min Zustellung ae (mm Querhub Längsschleifen, Flachschleifen) % Vorschubgeschwindigkeit Flachschleifen) vf mm/min) emp- fohlen maximal Einstechschleifen ae (mm/min) Längsschleifen ae (mm/min) Flachschleifen ae (mm/min) hochlegierte, gehärtete Stähle, HSS gehärtet 25-30 63 0 <25 150 Vorschliff Mittelschliff Fertigschliff Ausfeuern 1,5 0,5 0,1 5 Umdrehungen 0,03 0,01 -0,005 0,001 -0,003 1-2 Hübe 0,002 - 0,02 0,001 -0,002 1-3 Hübe 30-40% 10000 - 20000 25<0<5O 80 Hartmetall 15-20 63 0<25 200-300 Vorschliff Mittelschliff Fertigschliff Ausfeuern 1 0,3 0,1 5 Umdrehungen 0,01-0,015 0,003 - 0,005 0,001 -0,003 1 -2 Hübe 0,002 - 0,02 0,001-0,002 1 -3 Hübe 30-40% 10000 - 20000 25 < 0<5O 180-250 Eignung/ vc m/s Alu Mg <900 N <1400 N <55 HRC <60 HRC <67 HRC HM INOX Ti GG(G) CuZn Kunstst. &GFK Holz Stein Lacke Uni max 59 3015-3440- o o 59 3610-3950- o O CBN-Flach- und Außenrund-Schleifscheiben für Fe-haltige Werkstoffe Ausführung CBN-Belag zum Hochleistungsschleifen langspanender-, Fe-haltiger Werkstoffe wie z. B. gehärtete, hochlegierte Chromstähle und HSS-Werkstoffe (inklusive pulvermetallurgische Qualitäten) und Nickel-Basis-Legierungen. Spezifikation B126C50B-VIB-STAR HSS Schleifmittel / Körnung B126 U (mm) X (mm) & 593015 200x15x 51 537,- 15 3 5 59 3025 225X15X51 580,- 15 3 s 59 3220 AUDIO VIB-STAR-Präzisions- 300X 20 X 76,2 673,- 20 3 k 59 3240 Schleifscheibe CBN DxTxH (mm) 300x20x127 673,- 20 3 k 59 3350 350x20x127 895,- 20 3 5 59 3440 400x20x127 958,- 20 3 Diamant-Flach- und Außenrund-Schleifscheiben für Fe-freie Werkstoffe Ausführung Diamant-Belag zum Hochleistungsschleifen kurzspanender-, Fe-freier Werkstoffe wie Hartmetall, keramische Werkstoffe (PKS), Hartstoffbeschichtungen. Spezifikation D126C75B-VIB-STAR W-Carbide. T=U Schleifmittel / Körnung D126 U (mm) X (mm) k 59 3610 200X10X 51 420,- 10 3 & 59 3625 225x15x51 541,- 15 3 & 59 3830 tlHOItt VIB-STAR-Präzisions- 300X 20 X 76,2 588,- 20 3 s 59 3820 Schleifscheibe DIAMANT DxTxH (mm) 300X20X127 588,- 20 3 5 59 3940 350X20X127 802,- 20 3 k 59 3950 400X20X127 850,- 20 3 D 46 Hauptkatalog 1113
