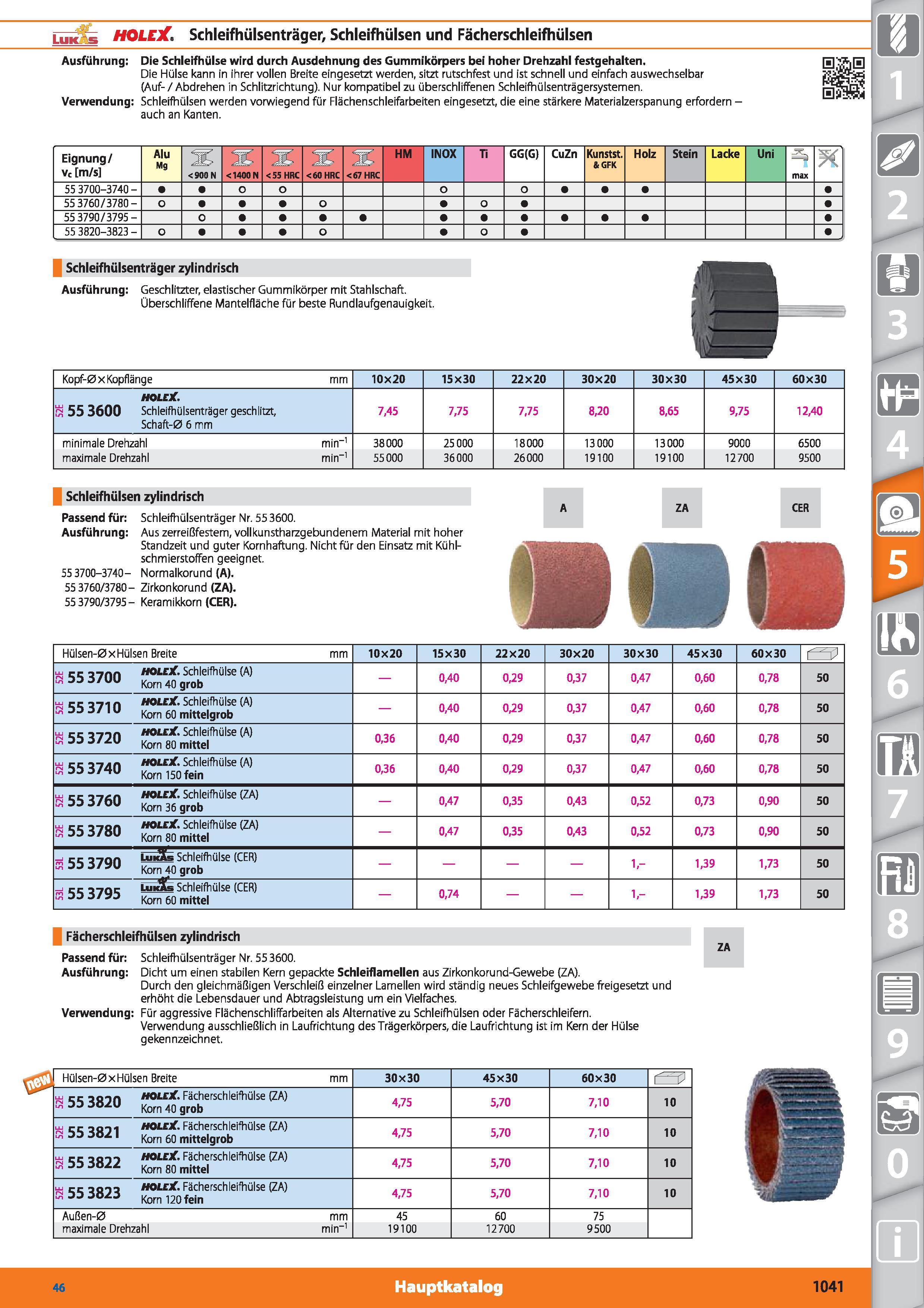

i.. e H0LE3C. Schleifhülsenträger, Schleifhülsen und Fächerschleifhülsen Ausführung Die Schleifhülse wird durch Ausdehnung des Gummikörpers bei hoher Drehzahl festgehalten. Die Hülse kann in ihrer vollen Breite eingesetzt werden, sitzt rutschfest und ist schnell und einfach auswechselbar (Auf-/Abdrehen in Schlitzrichtung). Nur kompatibel zu überschliffenen Schleifhülsenträgersystemen. Verwendung Schleifhülsen werden vorwiegend für Flächenschleifarbeiten eingesetzt, die eine stärkere Materialzerspanung erfordern -auch an Kanten. Eignung/ vc m/s Alu Mg <900 N <1400 N <55 HRC <60 HRC <67 HRC HM INOX Ti GG(G) CuZn Kunstst. &GFK Holz Stein Lacke Uni _5r max 55 3700-3740- o o 55 3760/3780- o 55 3790/3795 - O 55 3820-3823 - o Schleifhiilsenträger zylindrisch Ausführung Geschlitzter, elastischer Gummikörper mit Stahlschaft. Überschliffene Mantelfläche für beste Rundlaufgenauigkeit. Kopf-0x Kopflänge mm 10X20 15X30 22X20 30X20 30X30 45X30 60X30 holcjC. K 553600 Schleifhülsenträger geschlitzt, Schaft-0 6 mm 7,45 7,75 7,75 8,20 8,65 9,75 12,40 minimale Drehzahl min-1 38000 25000 18000 13000 13000 9000 6500 maximale Drehzahl min-1 55000 36000 26000 19100 19100 12700 9500 Schleifhülsen zylindrisch Passend für Schleifhülsenträger Nr. 55 3600. Ausführung Aus zerreißfestem, vollkunstharzgebundenem Material mit hoher Standzeit und guter Kornhaftung. Nicht für den Einsatz mit Kühlschmierstoffen geeignet. 55 3700-3740- Normalkorund (A). 55 3760/3780- Zirkonkorund (ZA). 55 3790/3795- Keramikkorn (CER). A ZA CER Hülsen-0xHülsen Breite mm 10X20 15x30 22X20 30x20 30x30 45X30 60X30 Q s 55 3700 holejC. Schleifhülse (A) Kom 40 grob 0,40 0,29 0,37 0,47 0,60 0,78 50 a553710 holejC. Schleifhülse (A) Kom 60 mittelgrob 0,40 0,29 0,37 0,47 0,60 0,78 50 k 55 3720 holejC. Schleifhülse (A) Kom 80 mittel 0,36 0,40 0,29 0,37 0,47 0,60 0,78 50 k 55 3740 holejC. Schleifhülse (A) Kom 150 fein 0,36 0,40 0,29 0,37 0,47 0,60 0,78 50 k 55 3760 holejC. Schleifhülse (ZA) Kom 36 grob 0,47 0,35 0,43 0,52 0,73 0,90 50 k 55 3780 holejC. Schleifhülse (ZA) Kom 80 mittel 0,47 0,35 0,43 0,52 0,73 0,90 50 s 55 3790 LukSs Schleifhülse (CER) Kom 40 grob 1,- 1,39 1,73 50 ei 55 3795 Luk Ls Schleifhülse (CER) Kom 60 mittel 0,74 1- 1,39 1,73 50 Fächerschleifhiilsen zylindrisch Passend für Schleifhülsenträger Nr. 55 3600. Ausführung Dicht um einen stabilen Kern gepackte Schleiflamellen aus Zirkonkorund-Gewebe (ZA). Durch den gleichmäßigen Verschleiß einzelner Lamellen wird ständig neues Schleifgewebe freigesetzt und erhöht die Lebensdauer und Abtragsleistung um ein Vielfaches. Verwendung Für aggressive Flächenschliffarbeiten als Alternative zu Schleifhülsen oder Fächerschleifern. Verwendung ausschließlich in Laufrichtung des Trägerkörpers, die Laufrichtung ist im Kern der Hülse gekennzeichnet. Hülsen-0xHülsen Breite mm 30x30 45x30 60x30 0 k 55 3820 holejC. Fächerschleifhülse (ZA) Kom 40 grob 4,75 5,70 7,10 10 k 55 3821 holejC. Fächerschleifhülse (ZA) Kom 60 mittelgrob 4,75 5,70 7,10 10 s 55 3822 holejC. Fächerschleifhülse (ZA) Kom 80 mittel 4,75 5,70 7,10 10 k 55 3823 holejC. Fächerschleifhülse (ZA) Kom 120 fein 4,75 5,70 7,10 10 Außen-0 mm 45 60 75 maximale Drehzahl min-1 19100 12700 9500 46 Hauptkatalog 1041
