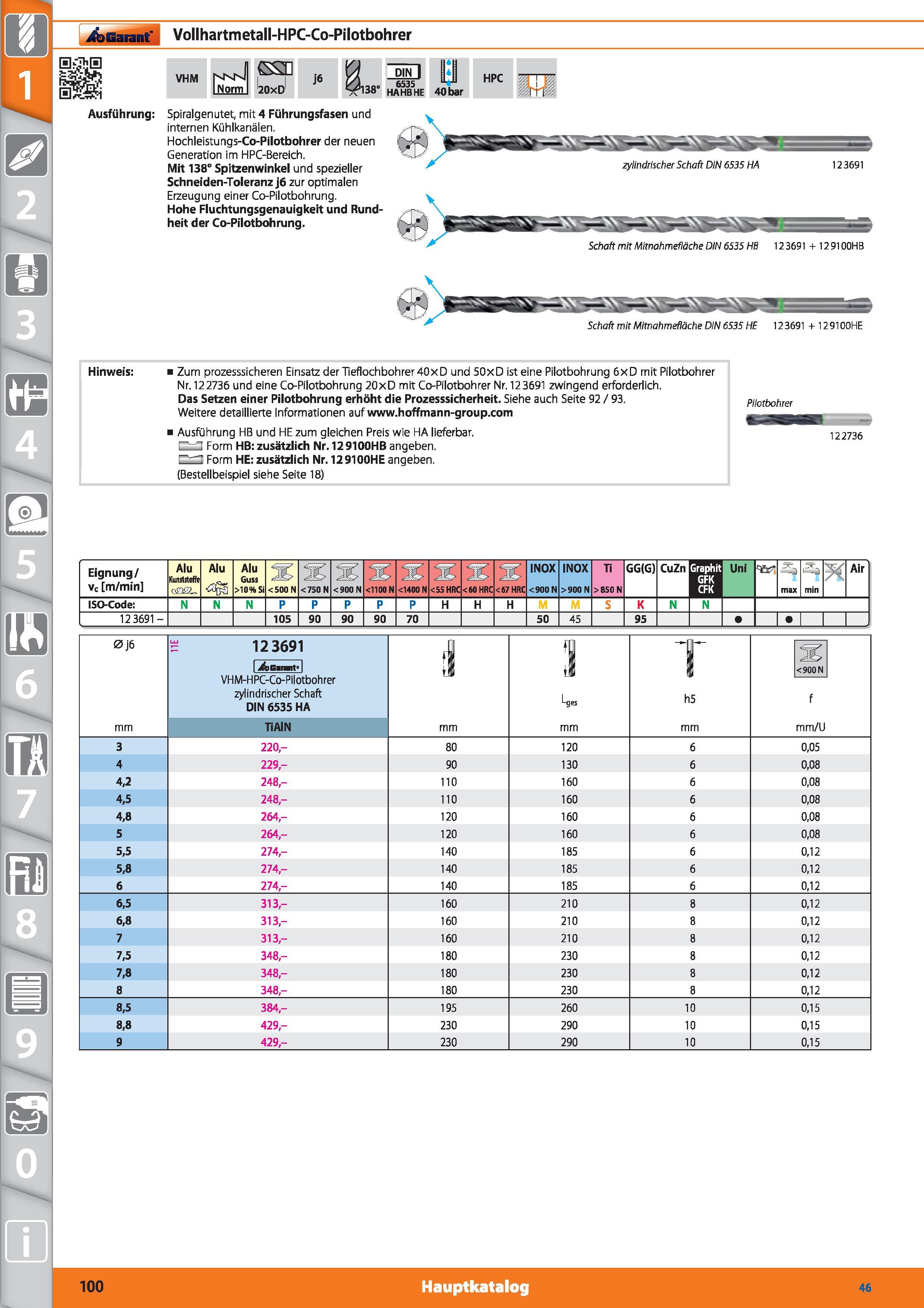

Garant Vollhartmetall-HPC-Co-Pilotbohrer VHM ca 20xD j6 38‘ DIN I 6535 HA HB HE 40 bar HPC Ausführung Spiralgenutet, mit 4 Führungsfasen und internen Kühlkanälen. Hochleistungs-Co-Pilotbohrer der neuen Generation im HPC-Bereich. Mit 138° Spitzenwinkel und spezieller Schneiden-Toleranz j6 zur optimalen Erzeugung einer Co-Pilotbohrung. Hohe Fluchtungsgenauigkeit und Rundheit der Co-Pilotbohrung. Hinweis Zum prozesssicheren Einsatz der Tieflochbohrer 40xD und 50xD ist eine Pilotbohrung 6xD mit Pilotbohrer Nr. 122736 und eine Co-Pilotbohrung 20xD mit Co-Pilotbohrer Nr. 123691 zwingend erforderlich. Das Setzen einer Pilotbohrung erhöht die Prozesssicherheit. Siehe auch Seite 92 / 93. Weitere detaillierte Informationen aufwww.hoffmann-group.com Ausführung HB und HE zum gleichen Preis wie HA lieferbar. r T Form HB zusätzlich Nr. 129100HB angeben. r l Form HE zusätzlich Nr. 129100HE angeben. (Bestellbeispiel siehe Seite 18) Pilotbohrer 122736 Eignung/ vc m/min Alu Kunststoffe pmu Alu Alu Guss >10% Si <500 N <750 N <900 N <1100 N <1400 N 2 <2c 900 N Ti >850 N GG(G) CuZn Graphit GFK CFK Uni 'S max min Air ISO-Code N P H K N 12 3691 - 105 90 90 90 70 50 45 95 I l 1 1 0j6 mm 123691 I jfcGarant11 VHM-HPC-Co-Pilotbohrer zylindrischer Schaft DIN 6535 HA TiAIN mm 1 Lges mm T h5 mm <900N f mm/U 3 220,- 80 120 6 0,05 4 229- 90 130 6 0,08 4,2 248- 110 160 6 0,08 4,5 248- 110 160 6 0,08 4,8 264,- 120 160 6 0,08 5 264,- 120 160 6 0,08 5,5 274,- 140 185 6 0,12 5,8 274,- 140 185 6 0,12 6 274,- 140 185 6 0,12 6,5 313,- 160 210 8 0,12 6,8 313,- 160 210 8 0,12 7 313,- 160 210 8 0,12 7,5 348- 180 230 8 0,12 7,8 348- 180 230 8 0,12 8 348- 180 230 8 0,12 8,5 384,- 195 260 10 0,15 8,8 429- 230 290 10 0,15 9 429- 230 290 10 0,15 zylindrischer Schaft DIN 6535 HA 12 3691 Schaft mit Mitnahmefläche DIN 6535 HB 123691 + 129100HB Schaft mit Mitnahmefläche DIN 6535 HE 12 3691 + 12 91OOHE 100 Hauptkatalog 46
