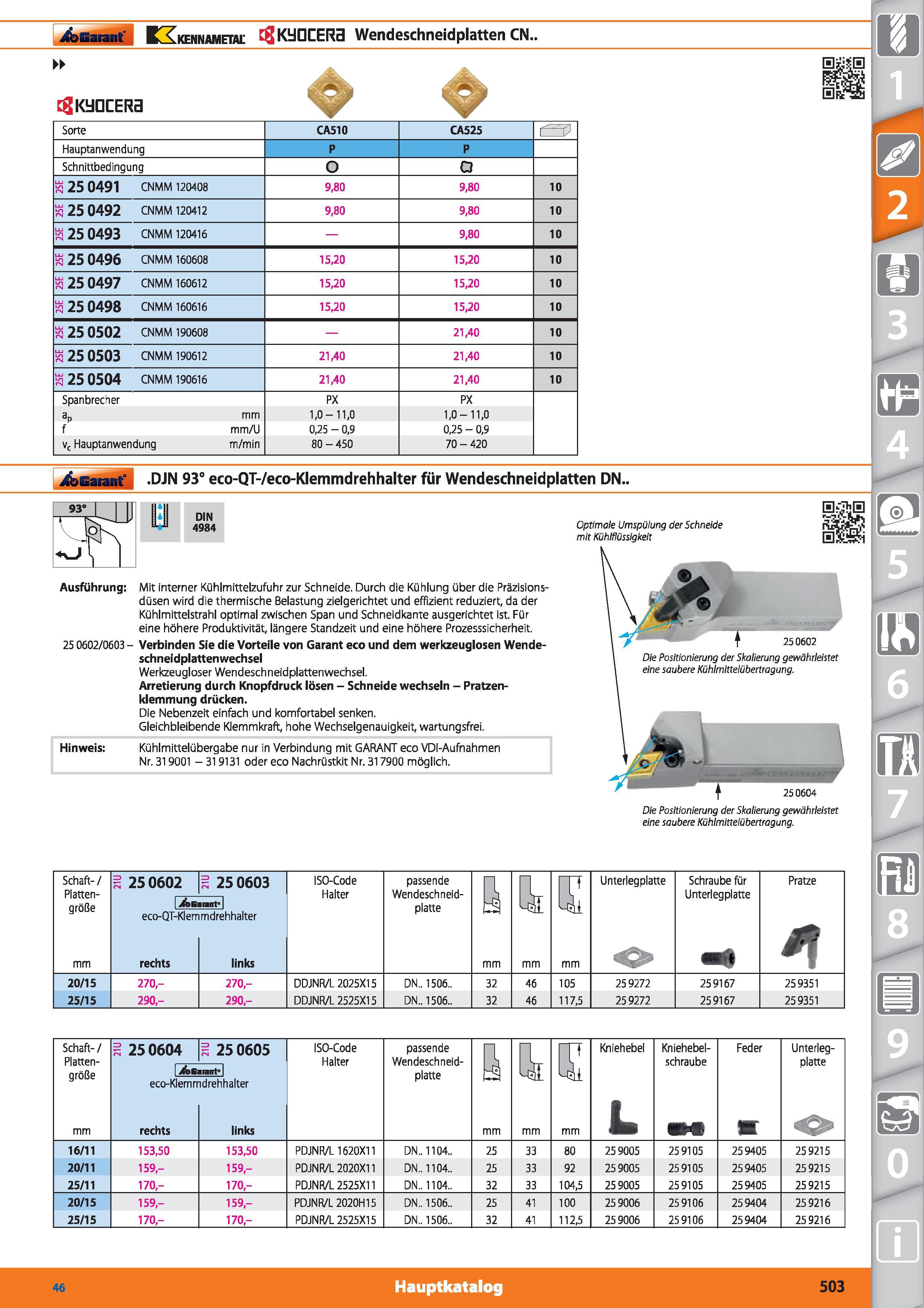

DJN 93° eco-QT-/eco-Klemmdrehhalter für Wendeschneidplatten DN Ausführung Mit interner Kühlmittelzufuhr zur Schneide Durch die Kühlung über

DJN 93° eco-QT-/eco-Klemmdrehhalter für Wendeschneidplatten DN Ausführung Mit interner Kühlmittelzufuhr zur Schneide Durch die Kühlung über

DJN 93° eco-QT-/eco-Klemmdrehhalter für Wendeschneidplatten DN Ausführung Mit interner Kühlmittelzufuhr zur Schneide. Durch die Kühlung über die Präzisionsdüsen wird die thermische Belastung zielgerichtet und effizient reduziert, da der Kühlmittelstrahl optimal zwischen Span und Schneidkante ausgerichtet ist. Für eine höhere Produktivität, längere Standzeit und eine höhere Prozesssicherheit. 25 0602/0603 - Verbinden Sie die Vorteile von Garant eco und dem werkzeuglosen Wendeschneidplattenwechsel Werkzeugloser Wendeschneidplattenwechsel. Arretierung durch Knopfdruck lösen - Schneide wechseln - Pratzenklemmung drücken. Die Nebenzeit einfach und komfortabel senken. Gleichbleibende Klemmkraft, hohe Wechselgenauigkeit, wartungsfrei. 25 0602 Die Positionierung der Skalierung gewährleistet eine saubere Kühlmittelübertragung. 25 0604 Die Positionierung der Skalierung gewährleistet eine saubere Kühlmittelübertragung. Schaft- / Plattengröße 250603 eco-QT-Klemmdrehhalter rechts links ISO-Code Halter passende Wendeschneid- platte Unterlegplatte Schraube für Unterleg platte Pratze 20/15 25/15 270- 290- 270,- 290,- DDJNR/L 2025X15 DDJNR/L 2525X15 DN.. 1506.. DN.. 1506.. 32 32 46 46 105 117,5 259272 259272 259167 259167 259351 25 9351 Schaft- / Plattengröße mm eco-Klemmdrehhalter rechts links ISO-Code Halter passende Wendeschneid- platte mm Kniehebel Kniehebel- schraube Feder Unterleg- platte 16/11 20/11 25/11 153,50 159- 170,- 153,50 159,- 170,- PDJNR/L 1620X11 PDJNR/L 2020X11 PDJNR/L 2525X11 DN.. 1104.. DN.. 1104.. DN.. 1104.. 25 25 32 33 33 33 80 92 104,5 259005 259005 259005 259105 259105 259105 259405 259405 259405 259215 259215 259215 20/15 25/15 159- 170- 159,- 170,- PDJNR/L 2020H15 PDJNR/L 2525X15 DN.. 1506.. DN.. 1506.. 25 32 41 41 100 112,5 259006 259006 259106 259106 259404 259404 259216 259216 46 Hauptkatalog 503 ifcGarant” KKkennametal KÜGCERB Wendeschneidplatten CN.. u SKyocERa Sorte CA510 CA525 Hauptanwendung P Schnittbedingung o Q s 25 0491 CNMM 120408 9,80 9,80 10 s 25 0492 CNMM 120412 9,80 9,80 10 H 25 0493 CNMM 120416 9,80 10 n 25 0496 CNMM 160608 15,20 15,20 10 n 25 0497 CNMM 160612 15,20 15,20 10 H 25 0498 CNMM 160616 15,20 15,20 10 s 25 0502 CNMM 190608 21,40 10 n 25 0503 CNMM 190612 21,40 21,40 10 3 25 0504 CNMM 190616 21,40 21,40 10 Spanbrecher PX PX 3p mm 1,0-11,0 1,0-11,0 f mm/U 0,25 - 0,9 0,25 - 0,9 vc Hauptanwendung m/min 80-450 70 - 420 70, L Tjiagd . 93° EU DIN 4984 Hinweis Kühlmittelübergabe nur in Verbindung mit GARANT eco VDI-Aufnahmen Nr. 319001 - 319131 oder eco Nachrüstkit Nr. 317900 möglich. Optimale Umspülung der Schneide mit Kühlflüssigkeit
