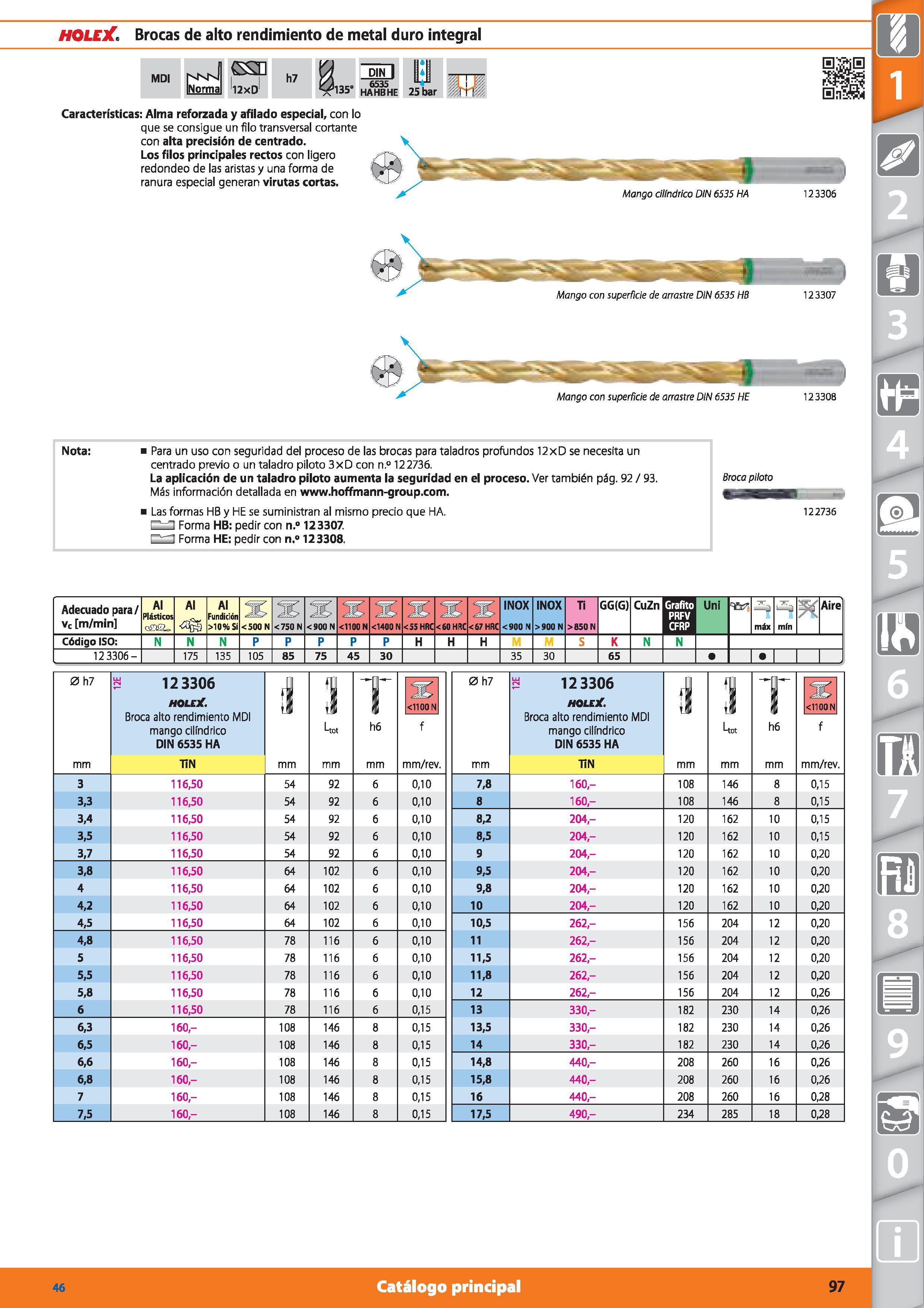

97 Каталог HOFFMANN GROUP 2015 Инструмент режущий слесарный измерительный SPA Стр.97

Каталог HOFFMANN GROUP 2015 Tools Инструменты Ver 46 Стр. 97 0097 SPA Lab2u

HOLEX Brocas de alto rendimiento de metal duro integral MDI G3 12xD h7 Pl35‘ DIN I 6535 HAHBHE y 25 bar Características: Alma reforzada y afilado especial, con lo que se consigue un filo transversal cortante con alta precisión de centrado. Los filos principales rectos con ligero redondeo de las aristas y una forma de ranura especial generan virutas cortas. Mango cilindrico DIN 6535 HA Mango con superficie de arrastre DIN 6535 HE 12 3308 Nota: Para un uso con seguridad del proceso de las brocas para taladros profundos 12xD se necesita un centrado previo o un taladro piloto 3xD con n.° 12 2736. La aplicación de un taladro piloto aumenta la seguridad en el proceso. Ver también pág. 92 / 93. Más información detallada en www.hoffmann-group.com. Las formas HB y HE se suministran al mismo precio que HA. H HI Forma HB: pedir con n.° 123307. n-l Forma HE: pedir con n,° 123308. Broca piloto 122736 Adecuado para / vc m/min Al Plásticos Al Al Fundición >10% Sí <500 N <750 N <900 N RíeH <1100N <1400 N <55 HRC <60 HRC <67 HRC INOX <900 N INOX >900 N Ti >850 N GG(G) CuZn Grafito PRFV CFRP Uni ‘Es’ máx mín Aire J Código ISO: N N N P P P P P H H H K N N 12 3306- 175 135 105 85 75 45 30 35 30 65 l'l 1 1 J 0 h7 S 123306 mu/. Broca alto rendimiento MDI mango cilindrico DIN 6535 HA i 3 Uot T h6 <1100 N 0 h7 S 123306 mu/. Broca alto rendimiento MDI mango cilindrico DIN 6535 HA É 3 Uot T h6 < 1100 N f f mm TIN mm mm/rev. mm TIN mm mm/rev. 3 116,50 54 92 6 0,10 7,8 160,- 108 146 8 0,15 3,3 116,50 54 92 6 0,10 8 160,- 108 146 8 0,15 3,4 116,50 54 92 6 0,10 8,2 204,- 120 162 10 0,15 3,5 116,50 54 92 6 0,10 8,5 204,- 120 162 10 0,15 3,7 116,50 54 92 6 0,10 9 204,- 120 162 10 0,20 3,8 116,50 64 102 6 0,10 9,5 204,- 120 162 10 0,20 4 116,50 64 102 6 0,10 9,8 204,- 120 162 10 0,20 4,2 116,50 64 102 6 0,10 10 204,- 120 162 10 0,20 4,5 116,50 64 102 6 0,10 10,5 262,- 156 204 12 0,20 4,8 116,50 78 116 6 0,10 11 262,- 156 204 12 0,20 5 116,50 78 116 6 0,10 11,5 262,- 156 204 12 0,20 5,5 116,50 78 116 6 0,10 11,8 262,- 156 204 12 0,20 5,8 116,50 78 116 6 0,10 12 262,- 156 204 12 0,26 6 116,50 78 116 6 0,15 13 330,- 182 230 14 0,26 6,3 160,- 108 146 8 0,15 13,5 330,- 182 230 14 0,26 6,5 160- 108 146 8 0,15 14 330,- 182 230 14 0,26 6,6 160,- 108 146 8 0,15 14,8 440,- 208 260 16 0,26 6,8 160,- 108 146 8 0,15 15,8 440,- 208 260 16 0,26 7 160,- 108 146 8 0,15 16 440,- 208 260 16 0,28 7,5 160,- 108 146 8 0,15 17,5 490,- 234 285 18 0,28 46 Catálogo principal 97
