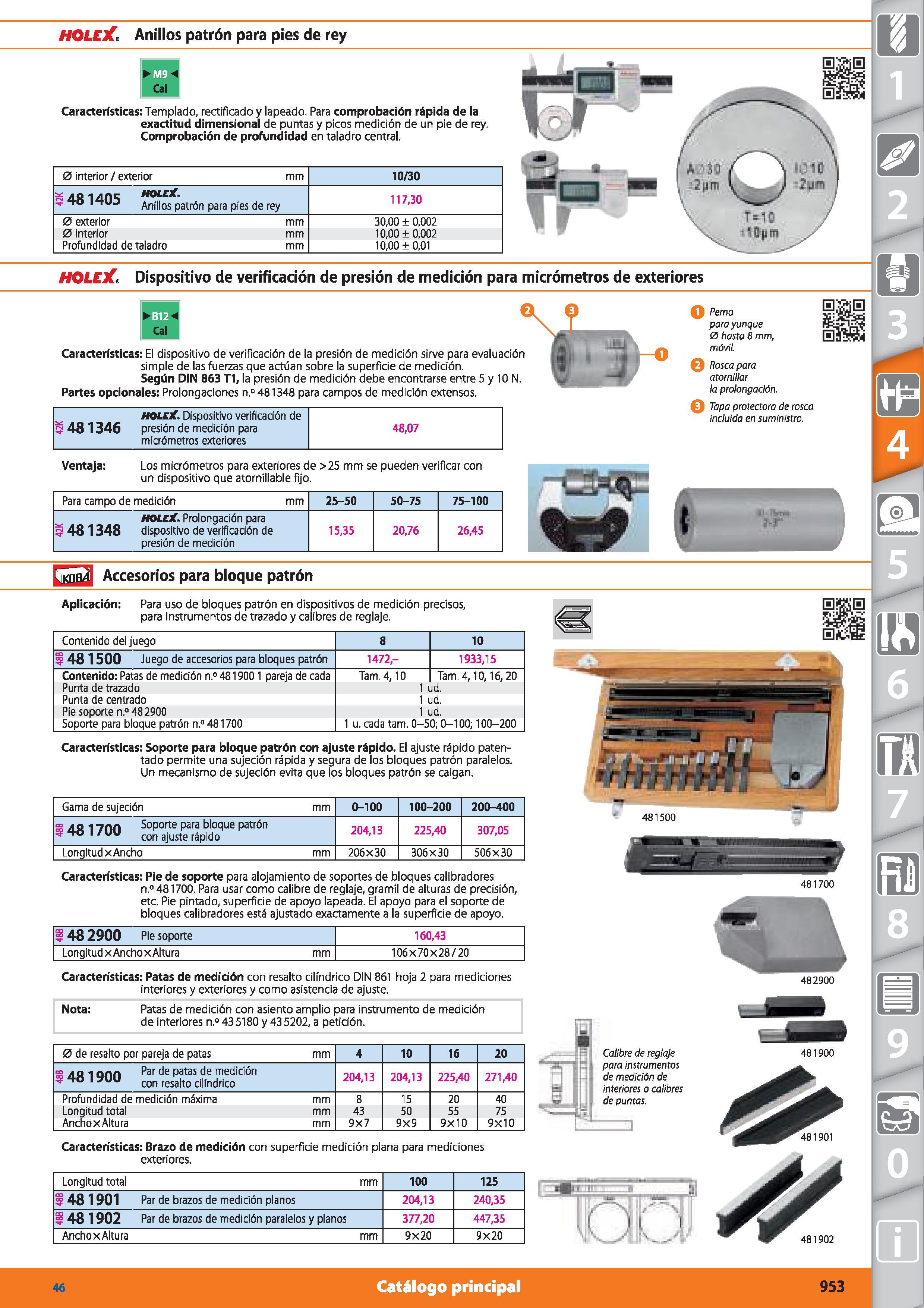

Características: Templado, rectificado y lapeado. Para comprobación rápida de la exactitud dimensional de puntas y picos medición de un pie de rey. Comprobación de profundidad en taladro central. 0 interior / exterior mm 10/30 aq 1405 HOLEX Anillos patrón para pies de rey 117,30 0 exterior mm 30,00 ± 0,002 0 interior mm 10,00 ±0,002 Profundidad de taladro mm 10,00 ±0,01 HOLEJC Dispositivo de verificación de presión de medición para micrómetros de exteriores Cal Características: El dispositivo de verificación de la presión de medición sirve para evaluación simple de las fuerzas que actúan sobre la superficie de medición. Según DIN 863 TI, la presión de medición debe encontrarse entre 5 y 10 N. Partes opcionales: Prolongaciones n.°481348 para campos de medición extensos. HOLEX Dispositivo verificación de tí 48 1346 presión de medición para 48,07 micrómetros exteriores Ventaja: Los micrómetros para exteriores de >25 mm se pueden verificar con un dispositivo que atornillable fijo. Para campo de medición mm 25-50 50-75 75-100 HOLEX Prolongación para 5 48 1348 dispositivo de verificación de presión de medición 15,35 20,76 26,45 Accesorios para bloque patrón Aplicación: Para uso de bloques patrón en dispositivos de medición precisos, para instrumentos de trazado y calibres de reglaje. Contenido del juego 8 10 48 1500 Juego de accesorios para bloques patrón 1472,- 1933,15 Contenido: Patas de medición n.° 481900 1 pareja de cada Tam. 4,10 Tam. 4,10,16,20 Punta de trazado 1 ud. Punta de centrado 1 ud. Pie soporte n.°482900 1 ud. Soporte para bloque patrón n.° 481700 1 u. cada tam. 0-50; 0-100; 100-200 Características: Soporte para bloque patrón con ajuste rápido. El ajuste rápido patentado permite una sujeción rápida y segura de los bloques patrón paralelos. Un mecanismo de sujeción evita que los bloques patrón se caigan. Características: Pie de soporte para alojamiento de soportes de bloques calibradores n.° 481700. Para usar como calibre de reglaje, gramil de alturas de precisión, etc. Pie pintado, superficie de apoyo lapeada. El apoyo para el soporte de bloques calibradores está ajustado exactamente a la superficie de apoyo. Características: Patas de medición con resalto cilindrico DIN 861 hoja 2 para mediciones interiores y exteriores y como asistencia de ajuste. Nota: Patas de medición con asiento amplio para instrumento de medición de interiores n.° 43 5180 y 43 5202, a petición. Características: Brazo de medición con superficie medición plana para mediciones exteriores. Gama de sujeción mm 0-100 100-200 200-400 w AR 17nn Soporte para bloque patrón con ajuste rápido 204,13 225,40 307,05 Longitud x Ancho mm 206x30 306x30 506x30 i 48 2900 Pie soporte 160,43 LongitudxAnchoxAltura mm 106x70x28/20 0 de resalto por pareja de patas mm 4 10 16 20 a o i nnn Par de patas de medición 9 48 1900 con resalto cilindrico 204,13 204,13 225,40 271,40 Profundidad de medición máxima mm 8 15 20 40 Longitud total mm 43 50 55 75 AnchoxAltura mm 9X7 9X9 9X10 9X10 Longitud total mm 100 125 f 481901 Par de brazos de medición planos 204,13 240,35 1481902 Par de brazos de medición paralelos y planos 377,20 447,35 AnchoxAltura mm 9X20 9X20 46 Catálogo principal Q Perno para yunque 0 hasta 8 mm, móvil. Rosca para atornillar la prolongación. O Tapa protectora de rosca incluida en suministro. HOLEX Anillos patrón para pies de rey
