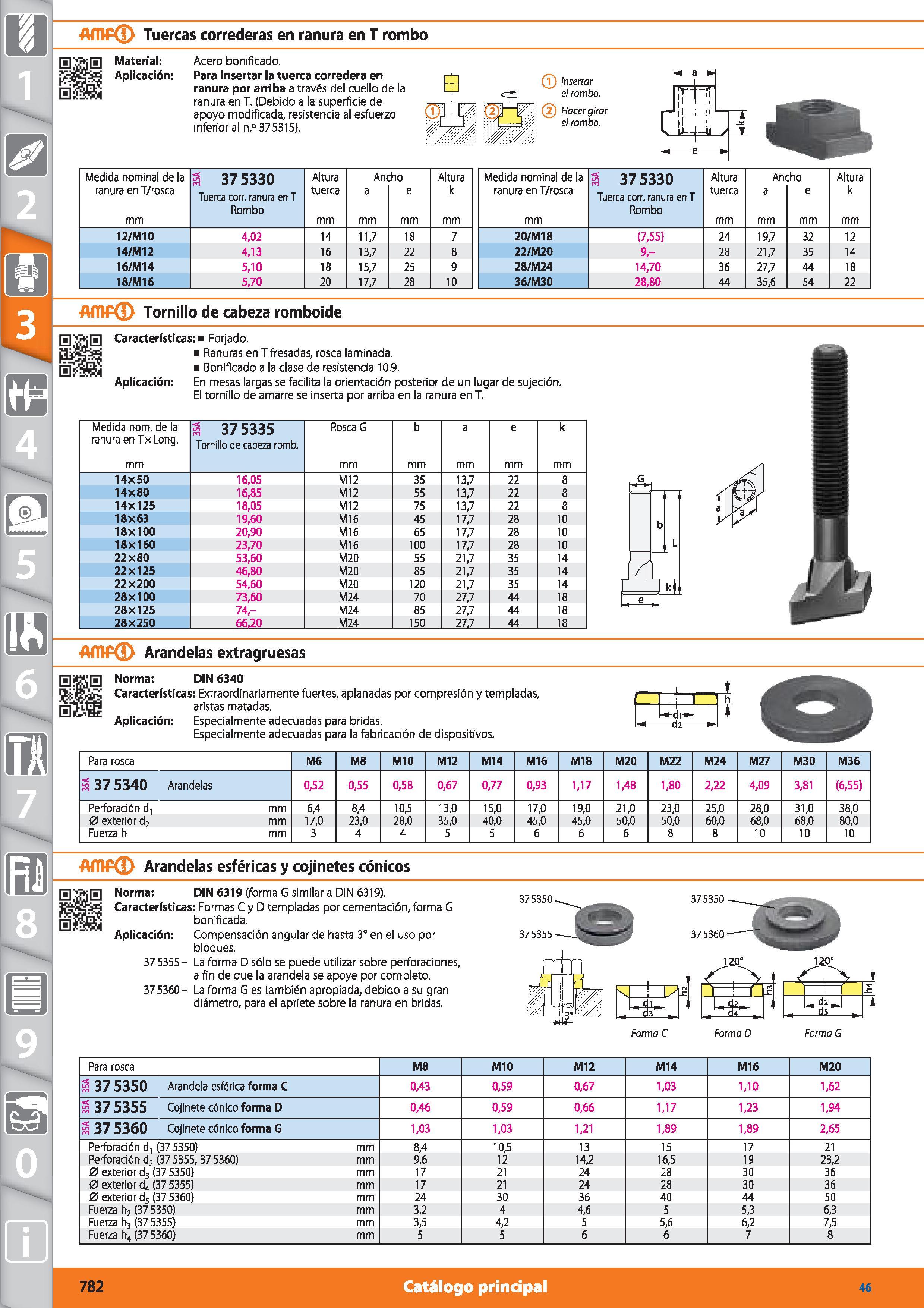

m 1 AfflP Tuercas correderas en ranura en T rombo Material: Acero bonificado. Aplicación: Para insertar la tuerca corredera en ranura por arriba a través del cuello de la ranura en T. (Debido a la superficie de apoyo modificada, resistencia al esfuerzo inferior al n.° 375315). (j Insertar el rombo. (3 Hacer girar el rombo. Medida nominal de la ranura en T/rosca mm s 37 5330 Tuerca corr. ranura en T Rombo Altura tuerca mm Am a mm :ho e mm Altura k mm Medida nominal de la ranura en T/rosca mm ffi 37 5330 Tuerca corr. ranura en T Rombo Altura tuerca mm An a mm :ho e mm Altura k mm 12/M10 4,02 14 11,7 18 7 20/M18 (7,55) 24 19,7 32 12 14/M12 4,13 16 13,7 22 8 22/M20 9- 28 21,7 35 14 16/M14 5,10 18 15,7 25 9 28/M24 14,70 36 27,7 44 18 18/M16 5,70 20 17,7 28 10 36/M30 28,80 44 35,6 54 22 AfflP Tornillo de cabeza romboide HíflE Características: Forjado. Ranuras en T fresadas, rosca laminada. Bonificado a la clase de resistencia 10.9. Aplicación: En mesas largas se facilita la orientación posterior de un lugar de sujeción. El tornillo de amarre se inserta por arriba en la ranura en T. d Medida nom. de la ranura en Tx Long. mm ffi 37 5335 Tornillo de cabeza romb. Rosca G mm b mm a mm e mm k mm 14X50 16,05 M12 35 13,7 22 8 14X80 16,85 M12 55 13,7 22 8 14X125 18,05 M12 75 13,7 22 8 18X63 19,60 M16 45 17,7 28 10 18X100 20,90 M16 65 17,7 28 10 18X160 23,70 M16 100 17,7 28 10 22X80 53,60 M20 55 21,7 35 14 22X125 46,80 M20 85 21,7 35 14 22X200 54,60 M20 120 21,7 35 14 28X100 73,60 M24 70 27,7 44 18 28X125 74,- M24 85 27,7 44 18 28X250 66.20 M24 150 27,7 44 18 AfflP Arandelas extragruesas ÍEI SíKjH Norma: DIN 6340 Séj<íii; Características: Extraordinariamente fuertes, aplanadas por compresión y templadas, jijKfcC aristas matadas. Aplicación: Especialmente adecuadas para bridas. Especialmente adecuadas para la fabricación de dispositivos. i-di -di- Para rosca M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M36 s 37 5340 Arandelas 0,52 0,55 0,58 0,67 0,77 0,93 1,17 1,48 1,80 2,22 4,09 3,81 (6,55) Perforación d. mm 6,4 8,4 10,5 13,0 15,0 17,0 19,0 21,0 23,0 25,0 28,0 31,0 38,0 0 exterior d2 mm 17,0 23,0 28,0 35,0 40,0 45,0 45,0 50,0 50,0 60,0 68,0 68,0 80,0 Fuerza h mm 3 4 4 5 5 6 6 6 8 8 10 10 10 AfflP Arandelas esféricas y cojinetes cónicos Norma: DIN 6319 (forma G similar a DIN 6319). Características: Formas C y D templadas por cementación, forma G bonificada. Aplicación: Compensación angular de hasta 3o en el uso por bloques. 37 5355 - La forma D sólo se puede utilizar sobre perforaciones, a fin de que la arandela se apoye por completo. 37 5360- La forma G es también apropiada, debido a su gran diámetro, para el apriete sobre la ranura en bridas. 375350 375355 375350 375360 s. B di i d3 J= . d <1 2 m 5 Forma C Forma D Forma G Para rosca M8 M10 M12 M14 M16 M20 ffi 37 5350 Arandela esférica forma C 0,43 0,59 0,67 1,03 1,10 1,62 S 37 5355 Cojinete cónico forma D 0,46 0,59 0,66 1,17 1,23 1,94 s 37 5360 Cojinete cónico forma G 1,03 1,03 1,21 1,89 1,89 2,65 Perforación d, (37 5350) mm 8,4 10,5 13 15 17 21 Perforación d2 (37 5355,37 5360) mm 9,6 12 14,2 16,5 19 23,2 0 exterior d3 (37 5350) mm 17 21 24 28 30 36 0 exterior d4 (37 5355) mm 17 21 24 28 30 36 0 exterior d5 (37 5360) mm 24 30 36 40 44 50 Fuerza h2 (375350) mm 3,2 4 4,6 5 5,3 6,3 Fuerza h3 (37 5355) mm 3,5 4,2 5 5,6 6,2 7,5 Fuerza h4 (37 5360) mm 5 5 6 6 7 8 782 Catálogo principal 46
