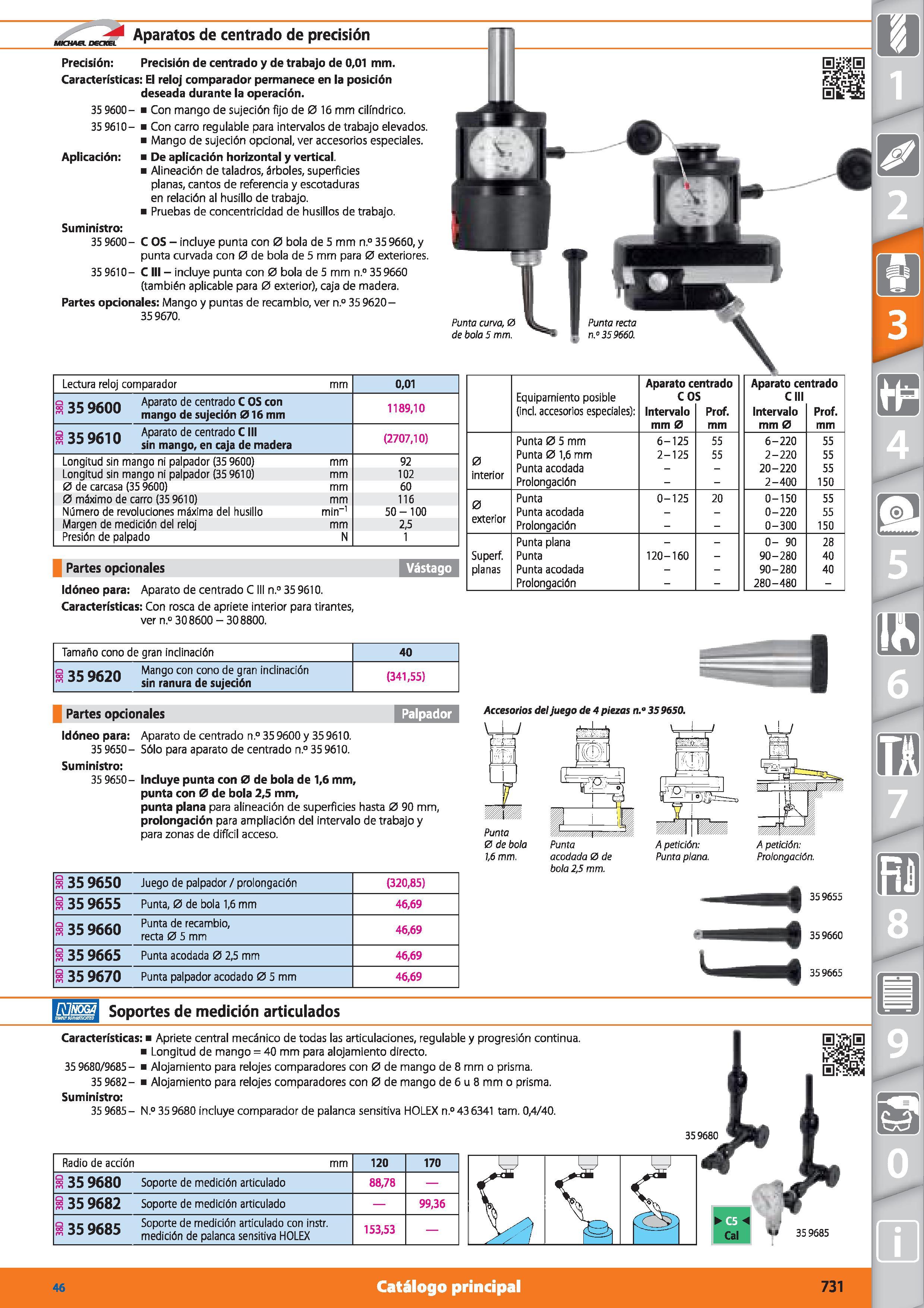

Aparatos de centrado de precisión MUCHAS. DSCKEL r Precisión: Precisión de centrado y de trabajo de 0,01 mm. Características: El reloj comparador permanece en la posición deseada durante la operación. i Con mango de sujeción fijo de 0 16 mm cilindrico, i Con carro regulable para intervalos de trabajo elevados, i Mango de sujeción opcional, ver accesorios especiales, i De aplicación horizontal y vertical, i Alineación de taladros, árboles, superficies planas, cantos de referencia y escotaduras en relación al husillo de trabajo, i Pruebas de concentricidad de husillos de trabajo. 35 9600-35 9610- Aplicación: Suministro: 35 9600- C OS - incluye punta con 0 bola de 5 mm n.°359660,y punta curvada con 0 de bola de 5 mm para 0 exteriores. 35 9610- C III - incluye punta con 0 bola de 5 mm n.° 359660 (también aplicable para 0 exterior), caja de madera. Partes opcionales: Mango y puntas de recambio, ver n.° 35 9620-359670. Lectura reloj comparador mm 0,01 qjp ncnn Aparato de centrado C OS con ro 33 -'DUU mango de sujeción 016 mm 1189,10 q ae Qf , Aparato de centrado C lil m sin mango, en caja de madera (2707,10) Longitud sin mango ni palpador (35 9600) mm 92 Longitud sin mango ni palpador (35 9610) mm 102 0 de carcasa (35 9600) mm 60 0 máximo de carro (35 9610) mm 116 Número de revoluciones máxima del husillo min-1 50-100 Margen de medición del reloj mm 2,5 Presión de palpado N 1 Partes opcionales Idóneo para: Aparato de centrado C III n.° 35 9610. Características: Con rosca de apriete interior para tirantes, ver n.° 308600 - 308800. Vástago Aparato centrado Aparato centrado Equipamiento posible eos C lil (incl. accesorios especiales): intervalo Prof. intervalo Prof. mm 0 mm 0 mm Punta 0 5 mm 6-125 55 6-220 55 Punta 0 1,6 mm 2-125 55 2-220 55 Punta acodada 20-220 55 Prolongación 2-400 150 Punta 0-125 20 0-150 55 Punta acodada 0-220 55 Prolongación 0-300 150 Punta plana 0- 90 28 Superf. Punta 120-160 - 90-280 40 planas Punta acodada 90-280 40 Prolongación 280-480 - Tamaño cono de gran inclinación 40 o nr nenn Mango con cono de gran inclinación 33 yosjn ranura ,je sujeción (341,55) Partes opcionales Palpador Accesorios del juego de 4 piezas n.° 359650. Idóneo para: Aparato de centrado n.° 35 9600 y 35 9610. 35 9650- Sólo para aparato de centrado n.° 35 9610. Suministro: 35 9650- Incluye punta con 0 de bola de 1,6 mm, punta con 0 de bola 2,5 mm, punta plana para alineación de superficies hasta 0 90 mm, prolongación para ampliación del intervalo de trabajo y para zonas de difícil acceso. Punta 0 de bola Punta 1,6 mm. 35 9650 Juego de palpador / prolongación (320,85) 35 9655 Punta, 0 de bola 1,6 mm 46,69 a c (ucn Punta de recambio, "35 9660 recta05mm 46,69 35 9665 Punta acodada 0 2,5 mm 46,69 35 9670 Punta palpador acodado 0 5 mm 46,69 acodada 0 de bola 2,5 mm. A petición: Punta plana. A petición: Prolongación. 35 9655 359660 359665 RInom Soportes de medición articulados Características: Apriete central mecánico de todas las articulaciones, regulable y progresión continua. Longitud de mango = 40 mm para alojamiento directo. 35 9680/9685 - Alojamiento para relojes comparadores con 0 de mango de 8 mm o prisma. 35 9682- Alojamiento para relojes comparadores con 0 de mango de 6 u 8 mm o prisma. Suministro: 35 9685 - N.° 35 9680 incluye comparador de palanca sensitiva HOLEX n.° 43 6341 tam. 0,4/40. 359680 Radio de acción mm 120 170 35 9680 Soporte de medición articulado 88,78 35 9682 Soporte de medición articulado 99,36 35 9685 Soporte de medición articulado con instr. medición de palanca sensitiva HOLEX 153,53 V- i 46 Catálogo principal 731
