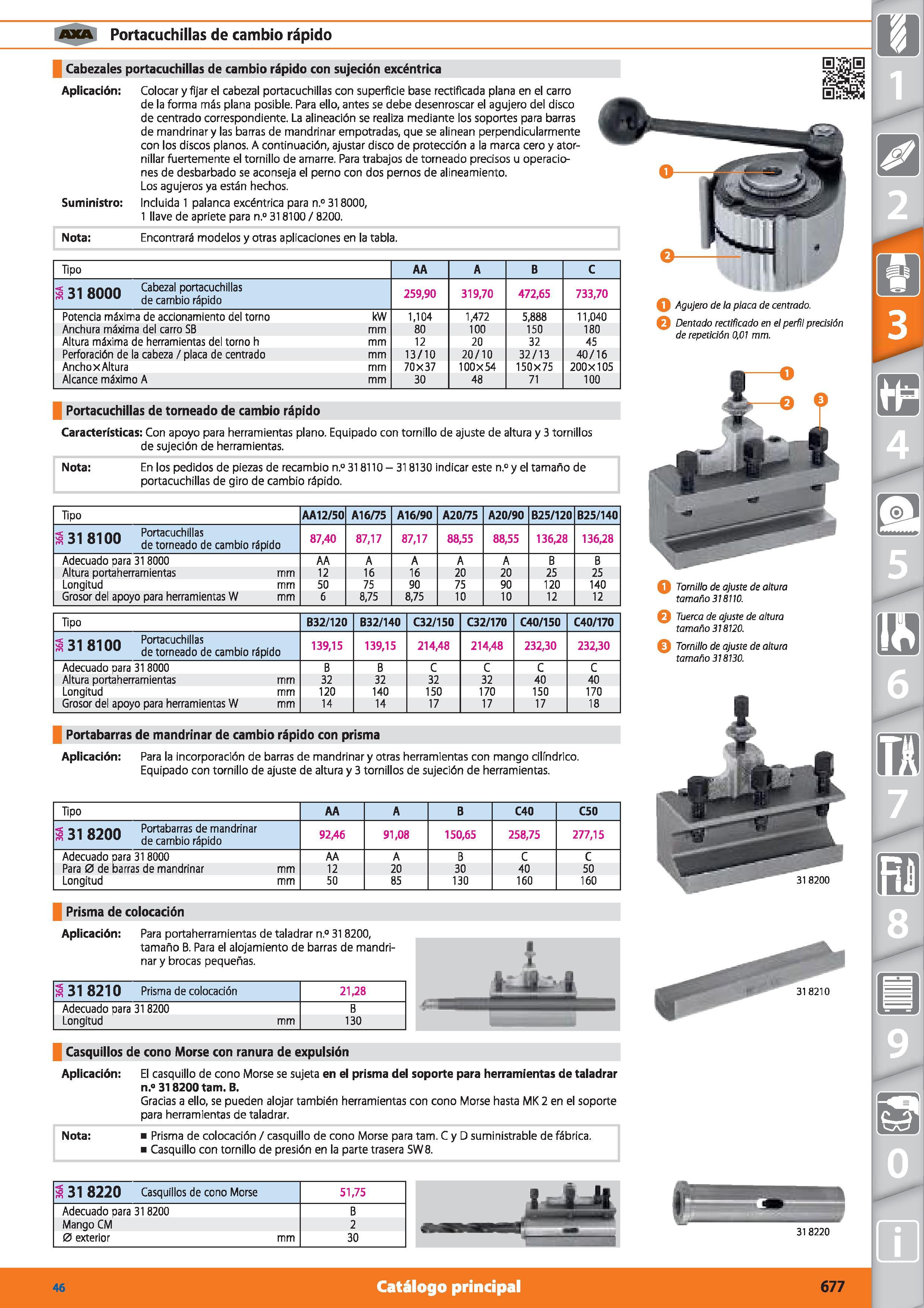

Portacuchillas de cambio rápido Cabezales portacuchillas de cambio rápido con sujeción excéntrica Aplicación: Colocar y fijar el cabezal portacuchillas con superficie base rectificada plana en el carro de la forma más plana posible. Para ello, antes se debe desenroscar el agujero del disco de centrado correspondiente. La alineación se realiza mediante los soportes para barras de mandrinar y las barras de mandrinar empotradas, que se alinean perpendicularmente con los discos planos. A continuación, ajustar disco de protección a la marca cero y atornillar fuertemente el tornillo de amarre. Para trabajos de torneado precisos u operaciones de desbarbado se aconseja el perno con dos pernos de alineamiento. Los agujeros ya están hechos. Suministro: Incluida 1 palanca excéntrica para n.° 318000, 1 llave de apriete para n.° 318100 / 8200. Nota: Encontrará modelos y otras aplicaciones en la tabla. Tipo AA A B C 5 31 nnn Cabezal portacuchillas m 3 OUUU (jg camb¡0 rápido 259,90 319,70 472,65 733,70 Potencia máxima de accionamiento del torno kW 1,104 1,472 5,888 11,040 Anchura máxima del carro SB mm 80 100 150 180 Altura máxima de herramientas del torno h mm 12 20 32 45 Perforación de la cabeza / placa de centrado mm 13/10 20/10 32/13 40/16 AnchoxAltura mm 70X37 100X54 150X75 200X105 Alcance máximo A mm 30 48 71 100 Portacuchillas de torneado de cambio rápido Características: Con apoyo para herramientas plano. Equipado con tornillo de ajuste de altura y 3 tornillos de sujeción de herramientas. Nota: En los pedidos de piezas de recambio n.° 318110 - 318130 indicar este n.° y el tamaño de portacuchillas de giro de cambio rápido. Tipo AA12/50 A16/75 A16/90 A20/75 A20/90 B25/120 B25/140 5 ai Binn Portacuchillas de torneado de cambio rápido 87,40 87,17 87,17 88,55 88,55 136,28 136,28 Adecuado para 318000 AA A A A A B B Altura portaherramientas mm 12 16 16 20 20 25 25 Longitud mm 50 75 90 75 90 120 140 Grosor del apoyo para herramientas W mm 6 8,75 8,75 10 10 12 12 Tipo B32/120 B32/140 C32/150 C32/170 C40/150 C40/170 5 31 81 fifi Portacuchillas de torneado de cambio rápido 139,15 139,15 214,48 214,48 232,30 232,30 Adecuado para 318000 B B C C C C Altura portaherramientas mm 32 32 32 32 40 40 Longitud mm 120 140 150 170 150 170 Grosor del apoyo para herramientas W mm 14 14 17 17 17 18 Portabarras de mandrinar de cambio rápido con prisma Aplicación: Para la incorporación de barras de mandrinar y otras herramientas con mango cilindrico. Equipado con tornillo de ajuste de altura y 3 tornillos de sujeción de herramientas. Tipo AA A B C40 C50 S 31 Sinn Portabarras de mandrinar m 3 de cambio rápido 92,46 91,08 150,65 258,75 277,15 Adecuado para 318000 AA A B C C Para 0 de barras de mandrinar mm 12 20 30 40 50 Longitud mm 50 85 130 160 160 Prisma de colocación Aplicación: Para portaherramientas de taladrar n.° 318200, tamaño B. Para el alojamiento de barras de mandrinar y brocas pequeñas. 3 31 8210 Prisma de colocación 21,28 Adecuado para 318200 B Longitud mm 130 Casquillos de cono Morse con ranura de expulsión Aplicación: El casquillo de cono Morse se sujeta en el prisma del soporte para herramientas de taladrar n.° 318200 tam. B. Gracias a ello, se pueden alojar también herramientas con cono Morse hasta MK 2 en el soporte para herramientas de taladrar. Nota: Prisma de colocación / casquillo de cono Morse para tam. C y D suministrable de fábrica. Casquillo con tornillo de presión en la parte trasera SW8. O Agujero de la placa de centrado. Q Dentado rectificado en el perfil precisión de repetición 0,01 mm. Q Tornillo de ajuste de altura tamaño 318110. Q Tuerca de ajuste de altura tamaño 318120. Q Tornillo de ajuste de altura tamaño 318130. 318200 318210 il 31 8220 Casquillos de cono Morse 51,75 Adecuado para 318200 B Mango CM 2 0 exterior mm 30 46 Catálogo principal 677
