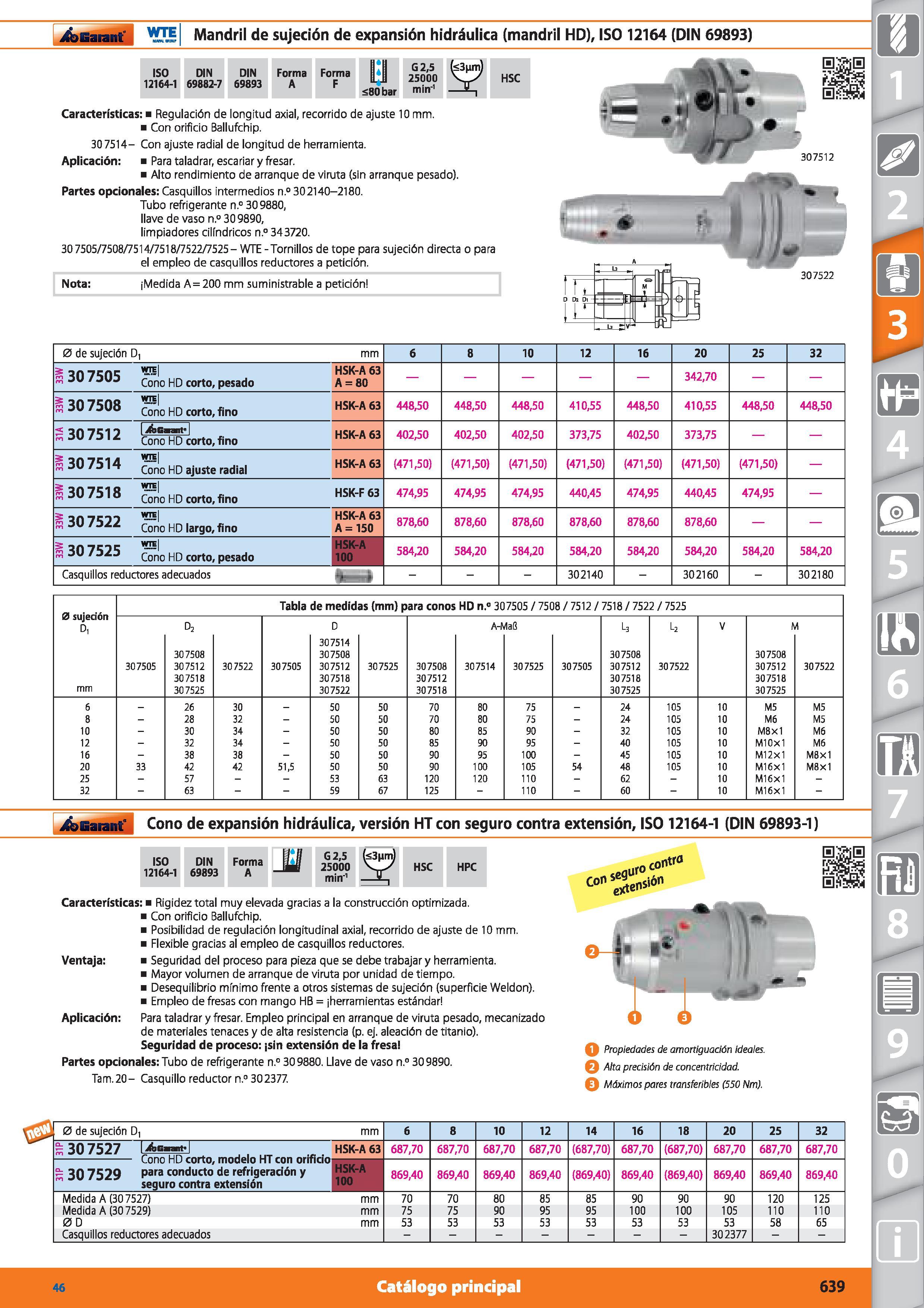

Nota: ¡Medida A = 200 mm suministrable a petición J&Garant WTE Mandril de sujeción de expansión hidráulica (mandril HD), ISO 12164 (DIN 69893) ISO 12164-1 DIN 69882-7 DIN 69893 Forma A Forma F ü 80 bar G2,5 25000 min'1 Características: Regulación de longitud axial, recorrido de ajuste 10 mm. Con orificio Ballufchip. 307514- Con ajuste radial de longitud de herramienta. Aplicación: Para taladrar, escariar y fresar. Alto rendimiento de arranque de viruta (sin arranque pesado). Partes opcionales: Casquillos intermedios n.° 302140-2180. Tubo refrigerante n.° 309880, llave de vaso n.° 309890, limpiadores cilindricos n.° 34 3720. 307505/7508/7514/7518/7522/7525- WTE -Tornillos de tope para sujeción directa o para el empleo de casquillos reductores a petición. 307522 307512 0 de sujeción D, mm 6 8 10 12 16 20 25 32 1307505 wte Cono HD corto, pesado HSK-A 63 A = 80 342,70 1307508 WTE Cono HD corto, fino HSK-A 63 448,50 448,50 448,50 410,55 448,50 410,55 448,50 448,50 307512 lifeGmnt” Cono HD corto, fino HSK-A 63 402,50 402,50 402,50 373,75 402,50 373,75 1307514 wte Cono HD ajuste radial HSK-A 63 (471,50) (471,50) (471,50) (471,50) (471,50) (471,50) (471,50) 1307518 wte Cono HD corto, fino HSK-F 63 474,95 474,95 474,95 440,45 474,95 440,45 474,95 1 30 7522 wte Cono HD largo, fino HSK-A 63 A = 150 878,60 878,60 878,60 878,60 878,60 878,60 1307525 wte Cono HD corto, pesado HSK-A 100 584,20 584,20 584,20 584,20 584,20 584,20 584,20 584,20 Casquillos reductores adecuados - 302140 - 302160 - 302180 0 sujeción D, mm Tabla de medidas (mm) para conos HD n.” 307505 / 7508 / 7512 / 7518 / 7522 / 7525 307505 o2 307508 307512 307518 307525 30 7522 307505 D 307514 307508 307512 307518 307522 307525 307508 307512 307518 A-A 307514 /laB 307525 307505 l3 307508 307512 307518 307525 l2 307522 V 307508 307512 307518 307525 307522 6 26 30 50 50 70 80 75 24 105 10 M5 M5 8 - 28 32 - 50 50 70 80 75 - 24 105 10 M6 M5 10 - 30 34 - 50 50 80 85 90 - 32 105 10 M8x1 M6 12 - 32 34 - 50 50 85 90 95 - 40 105 10 M10x1 M6 16 - 38 38 - 50 50 90 95 100 - 45 105 10 M12X1 M8x1 20 33 42 42 51,5 50 50 90 100 105 54 48 105 10 M16X1 M8x1 25 - 57 53 63 120 120 110 - 62 - 10 M16x1 - 32 - 63 59 67 125 - 110 - 60 - 10 M16x1 - j&Gaiantf Cono de expansión hidráulica, versión HT con seguro contra extensión, ISO 12164-1 (DIN 69893-1) ISO 12164-1 DIN 69893 Forma A G2,5 25000 min'1 HSC HPC Características: Rigidez total muy elevada gracias a la construcción optimizada. Con orificio Ballufchip. Posibilidad de regulación longitudinal axial, recorrido de ajuste de 10 mm. Flexible gracias al empleo de casquillos reductores. Ventaja: Seguridad del proceso para pieza que se debe trabajar y herramienta. Mayor volumen de arranque de viruta por unidad de tiempo. Desequilibrio mínimo frente a otros sistemas de sujeción (superficie Weldon). Empleo de fresas con mango HB = ¡herramientas estándar Aplicación: Para taladrar y fresar. Empleo principal en arranque de viruta pesado, mecanizado de materiales tenaces y de alta resistencia (p. ej. aleación de titanio). Seguridad de proceso: ¡sin extensión de la fresal Partes opcionales: Tubo de refrigerante n.° 309880. Llave de vaso n.° 309890. Tam. 20- Casquillo reductor n.° 302377. a-"' nS "slw Q Alta precisión de concentricidad. Q Máximos pares transferibles (550 Nm). 0 de sujeción D, mm 6 8 10 12 14 16 18 20 25 32 s 30 7527 -I HSK-A 63 687,70 687,70 687,70 687,70 (687,70) 687,70 (687,70) 687,70 687,70 687,70 - 30 7529 Para conducto de refrigeración y seguro contra extensión HSK-A 100 869,40 869,40 869,40 869,40 (869,40) 869,40 (869,40) 869,40 869,40 869,40 Medida A (30 7527) mm 70 70 80 85 85 90 90 90 120 125 Medida A (30 7529) mm 75 75 90 95 95 100 100 105 110 110 0 D mm 53 53 53 53 53 53 53 53 58 65 Casquillos reductores adecuados - 302377 46 Catálogo principal 639
