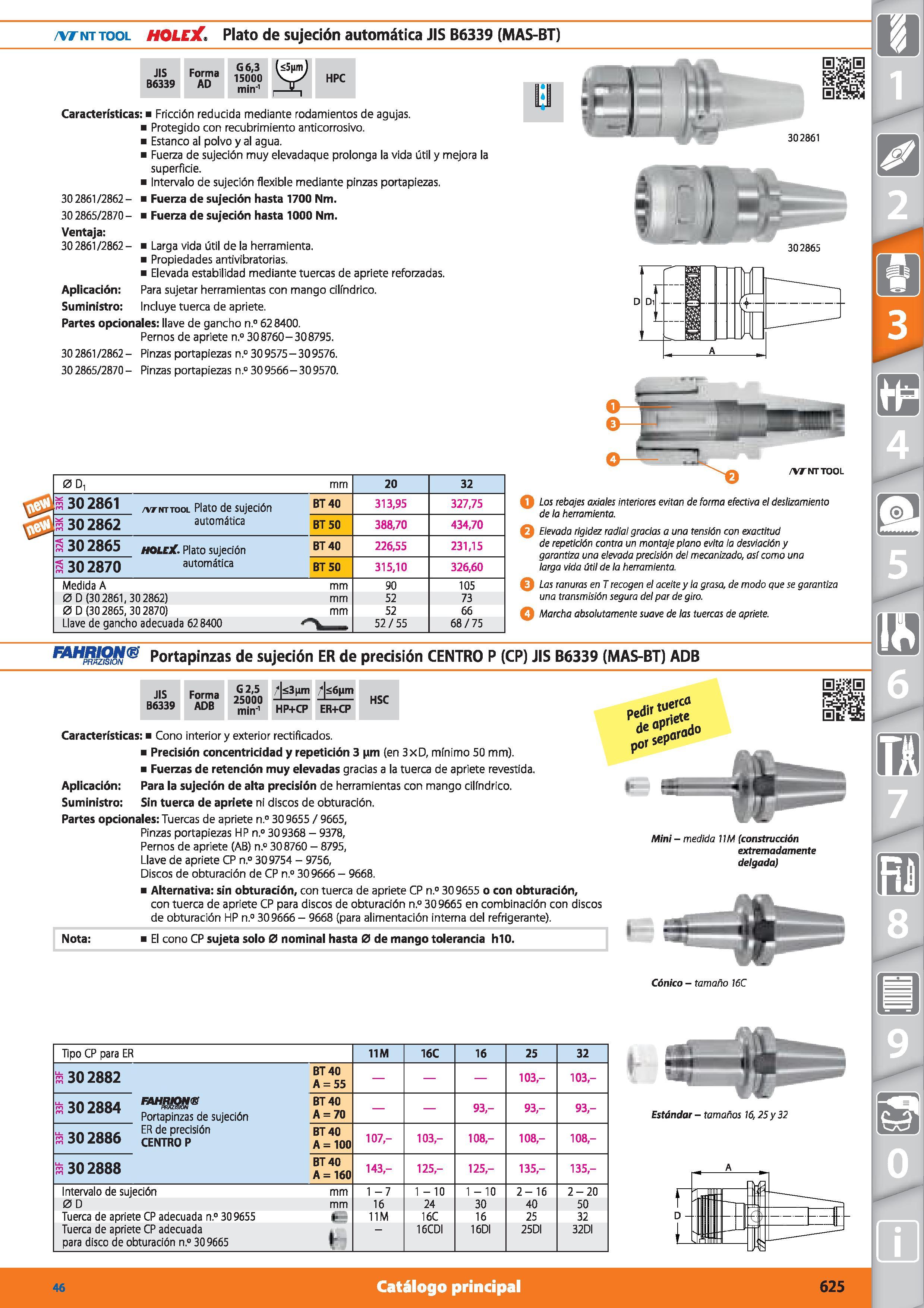

/vr nt tool HOLEX Plato de sujeción automática JIS B6339 (MAS-BT) u JIS B6339 Forma AD G6,3 15000 min'1 HPC Características: Fricción reducida mediante rodamientos de agujas. Protegido con recubrimiento anticorrosivo. Estanco al polvo y al agua. Fuerza de sujeción muy elevadaque prolonga la vida útil y mejora la superficie. Intervalo de sujeción flexible mediante pinzas portapiezas. Fuerza de sujeción hasta 1700 Nm. Fuerza de sujeción hasta 1000 Nm. 302861/2862- 302865/2870- Ventaja: 30 2861/2862- Larga vida útil de la herramienta. Propiedades antivibratorias. Elevada estabilidad mediante tuercas de apriete reforzadas. Aplicación: Para sujetar herramientas con mango cilindrico. Suministro: Incluye tuerca de apriete. Partes opcionales: llave de gancho n.° 628400. Pernos de apriete n.° 308760- 308795. 302861/2862- Pinzas portapiezas n.° 309575-309576. 302865/2870- Pinzas portapiezas n.° 309566 - 309570. 302865 P Di ¡¡ 4-KF Jt 0 D, mm 20 32 s 30 2861 /vtmttool Plato de sujeción BT 40 313,95 327,75 a 30 2862 automática BT 50 388,70 434,70 r 30 2865 HOLEX Plato sujeción BT 40 226,55 231,15 s 30 2870 automática BT 50 315,10 326,60 Medida A mm 90 105 0D (30 2861,30 2862) mm 52 73 0D (302865, 30 2870) mm 52 66 Llave de gancho adecuada 62 8400 52/55 68/75 /VT NT TOOL O Los rebajes axiales interiores evitan de forma efectiva el deslizamiento de la herramienta. Q Elevada rigidez radial gracias a una tensión con exactitud de repetición contra un montaje plano evita la desviación y garantiza una elevada precisión del mecanizado, as( como una larga vida útil de la herramienta. Las ranuras en T recogen el aceite y la grasa, de modo que se garantiza una transmisión segura del par de giro. Q Marcha absolutamente suave de las tuercas de apriete. Portapinzas de sujeción ER de precisión CENTRO P (CP) JIS B6339 (MAS-BT) ADB JIS Forma G 2,5 25000 min-1 / s3 im <6nm HSC B6339 ADB HP+CP ER+CP Características: Cono interior y exterior rectificados. Precisión concentricidad y repetición 3 jm (en 3xD, mínimo 50 mm). Fuerzas de retención muy elevadas gracias a la tuerca de apriete revestida. Aplicación: Para la sujeción de alta precisión de herramientas con mango cilindrico. Suministro: Sin tuerca de apriete ni discos de obturación. Partes opcionales: Tuercas de apriete n.° 30 9655 / 9665, Pinzas portapiezas HP n.° 309368 - 9378, Pernos de apriete (AB) n.° 308760 - 8795, Llave de apriete CP n.° 30 9754 - 9756, Discos de obturación de CP n.° 309666 - 9668. Alternativa: sin obturación, con tuerca de apriete CP n.° 309655 o con obturación, con tuerca de apriete CP para discos de obturación n.° 309665 en combinación con discos de obturación HP n.° 309666 - 9668 (para alimentación interna del refrigerante). Nota: El cono CP sujeta solo 0 nominal hasta 0 de mango tolerancia hlO. Tipo CP para ER 11M 16C 16 25 32 ¡s 30 2882 BT 40 A = 55 103- 103- s 30 2884 , Portapinzas de sujeción BT 40 A = 70 93,- 93,- 93,- u_ an ER de precisión R 3Ü ¿OOO CENTRO P BT 40 A = 100 107- 103- 108- 108- 108- s 30 2888 BT 40 A = 160 143- 125- 125- 135- 135- Intervalo de sujeción mm 1 -7 1 - 10 1 - 10 2-16 2-20 0 D mm 16 24 30 40 50 Tuerca de apriete CP adecuada n.° 309655 f 11M 16C 16 25 32 Tuerca de apriete CP adecuada para disco de obturación n.° 30 9665 : 16CDI 16DI 25DI 32DI 46 302861 Catálogo principal
