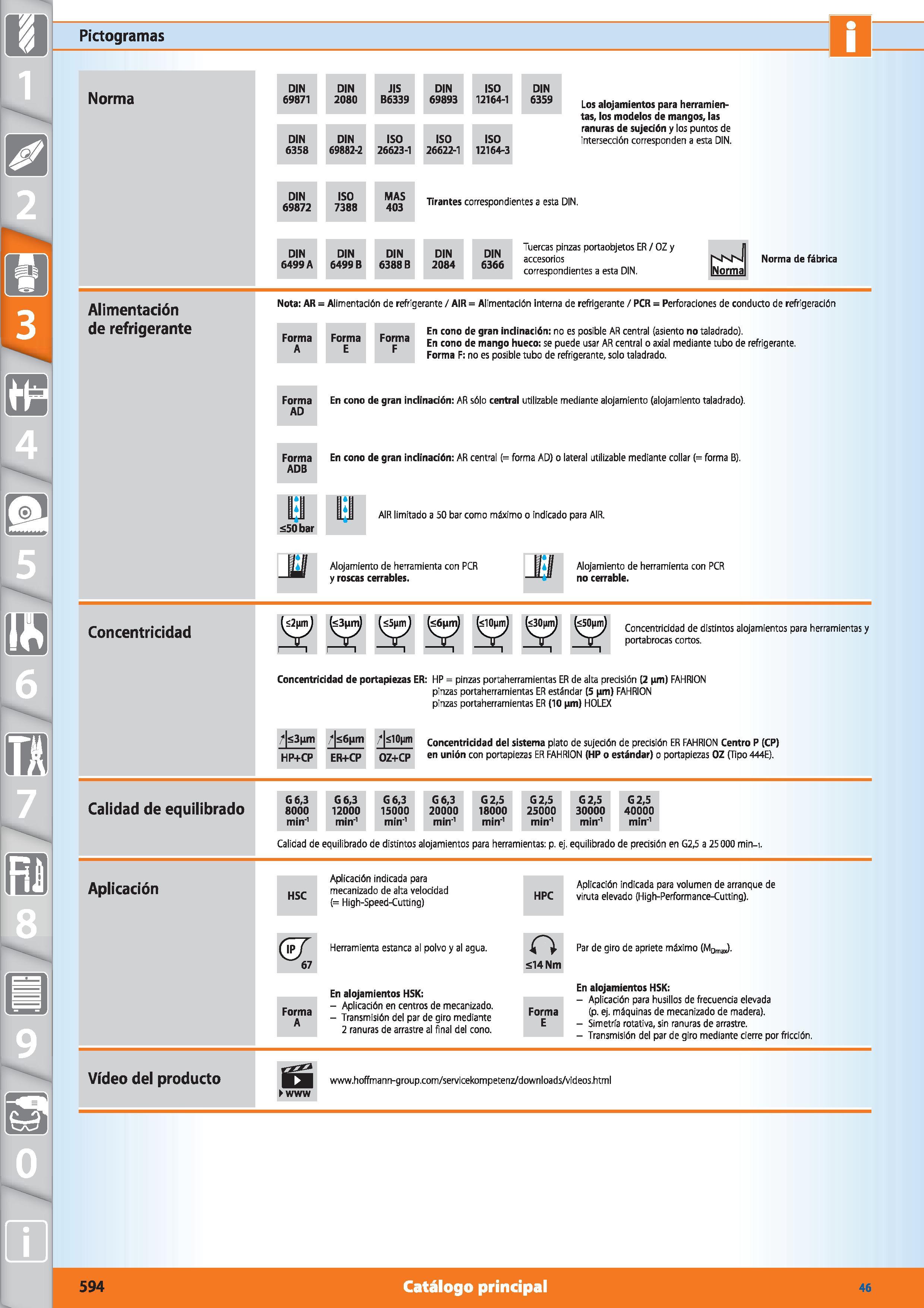

Pictogramas Norma DIN 69871 DIN 2080 JIS B6339 DIN 69893 ISO 12164-1 DIN 6359 DIN DIN ISO ISO ISO 6358 69882-2 26623-1 26622-1 12164-3 Los alojamientos para herramientas, los modelos de mangos, las ranuras de sujeción y los puntos de Intersección corresponden a esta DIN. 69872 7388 403 Tirantes correspondientes a esta DIN. DIN 6499 A DIN 6499 B DIN 6388 B DIN 2084 DIN 6366 Tuercas pinzas portaobjetos ER / OZ y accesorios correspondientes a esta DIN. Norma de fábrica Alimentación de refrigerante Nota: AR = Alimentación de refrigerante / AIR = Alimentación interna de refrigerante / PCR = Perforaciones de conducto de refrigeración Forma Forma Forma En cono de gran inclinación: no es posible AR central (asiento no taladrado). En cono de mango hueco: se puede usar AR central o axial mediante tubo de refrigerante. Forma F: no es posible tubo de refrigerante, solo taladrado. Forma En cono de gran inclinación: AR sólo central utilizable mediante alojamiento (alojamiento taladrado). AD Forma En cono de gran inclinación: AR central = forma AD) o lateral utilizable mediante collar (= forma B). ADB AIR limitado a 50 bar como máximo o indicado para AIR, Alojamiento de herramienta con PCR y roscas cerrables. ff Alojamiento de herramienta con PCR no cerrable. Concentricidad (dpnj (í3Mm) (í6Mm) (ílOpmj (í30 jm) 50 un) concentricidad de distintos alojamientos para herramientas y portabrocas cortos. Concentricidad de portapiezas ER: HP = pinzas portaherramientas ER de alta precisión (2 nm) FAHRION pinzas portaherramientas ER estándar (5 nm FAHRION pinzas portaherramientas ER 10 im) HOLEX <3pm / 6 im / s10 jm Concentricidad del sistema plato de sujeción de precisión ER FAHRION Centro P (CP) HP+CP ER+CP OZ+CP en unión con portapiezas ER FAHRION (HP o estándar) o portapiezas OZ (Tipo 444E). Calidad de equilibrado G6,3 G6,3 G6,3 G6,3 G2,5 G2,5 G2,5 G2,5 8000 12000 15000 20000 18000 25000 30000 40000 min"1 min'1 min'1 min'1 min'1 min'1 min'1 min'1 Calidad de equilibrado de distintos alojamientos para herramientas: p. ej. equilibrado de precisión en G2¿ a 25 000 min-i. Aplicación HSC Aplicación indicada para mecanizado de alta velocidad (= High-Speed-Cutting) Aplicación indicada para volumen de arranque de HPC viruta elevado (High-Performance-Cutting). (¡rr 67 Forma A Herramienta estanca al polvo y al agua. En alojamientos HSK: - Aplicación en centros de mecanizado. - Transmisión del par de giro mediante 2 ranuras de arrastre al final del cono. O <14 Nm Forma E Par de giro de apriete máximo (M0m„). En alojamientos HSK: - Aplicación para husillos de frecuencia elevada (p. ej. máquinas de mecanizado de madera). - Simetría rotativa, sin ranuras de arrastre. - Transmisión del par de giro mediante cierre por fricción. Vídeo del producto 8S WWW www.hoffmann-group.com/servicekompetenz/downloads/videos.html 46 Catálogo principal
