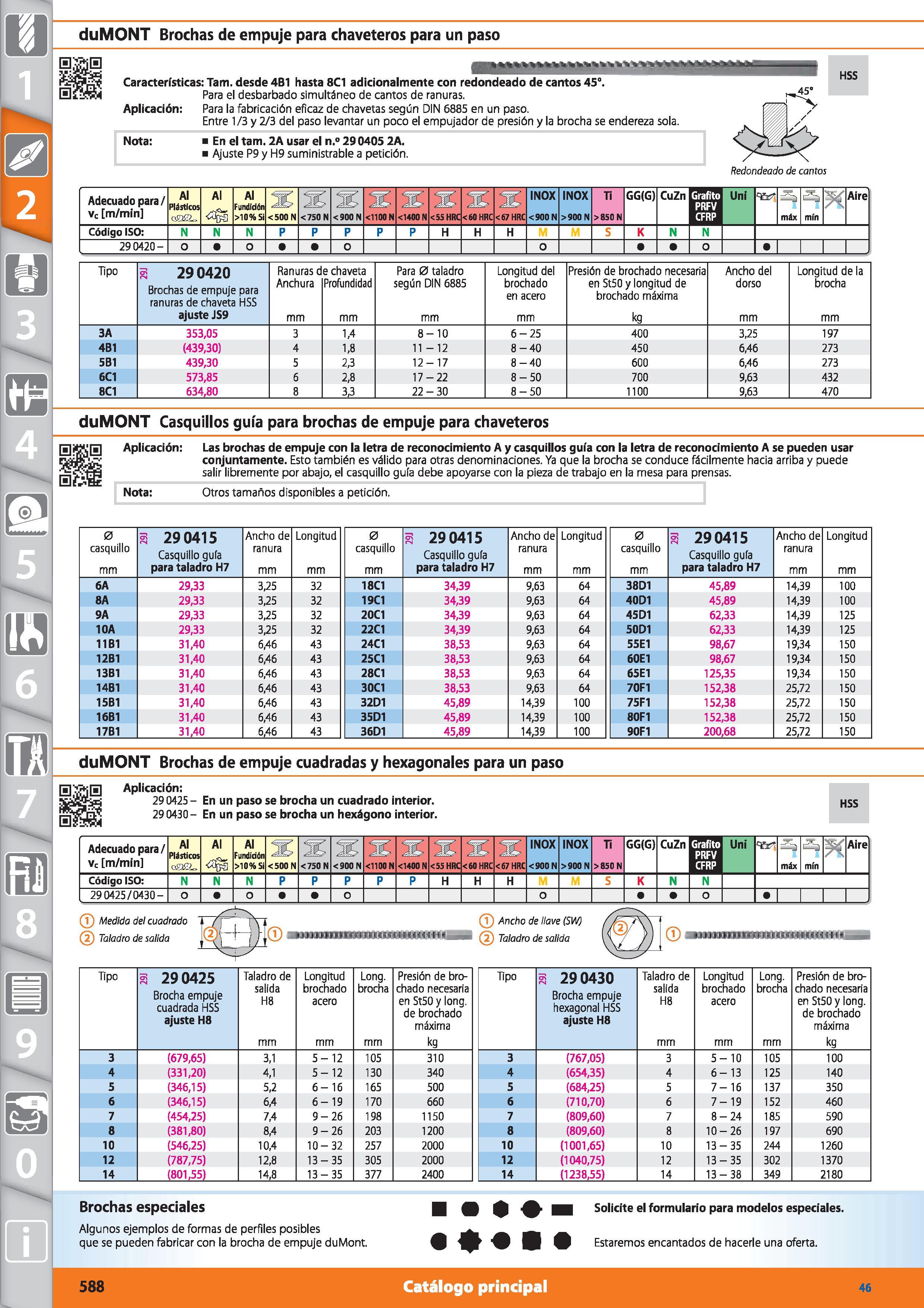

duMONT Brochas de empuje para chaveteros para un paso Características: Tam. desde 4B1 hasta 8C1 adicionalmente con redondeado de cantos 45°. Para el desbarbado simultáneo de cantos de ranuras. Aplicación: Para la fabricación eficaz de chavetas según DIN 6885 en un paso. Entre 1/3 y 2/3 del paso levantar un poco el empujador de presión y la brocha se endereza sola. Nota: i En el tam. 2A usar el n.° 290405 2A. i Ajuste P9 y H9 suministrable a petición. Redondeado de cantos Adecuado para/ vc m/min Al Plásticos Q Al <3¡já Al Fundídón >10% Si <500 N < 750 N <900 N <1100 N <1400 N 900 N Ti >850 N GG(G) CuZn Grafito PRFV CFRP Uni máx mín Aire Código ISO: N N N P P P P P H H H K N N 290420- O 0 O lili Tipo s 290420 Brochas de empuje para ranuras de chaveta HSS ajuste JS9 Ranuras c Anchura mm e chaveta Profundidad mm Para 0 taladro según DIN 6885 mm Longitud del brochado en acero mm Presión de brochado necesaria en St50 y longitud de brochado máxima kg Ancho del dorso mm Longitud de la brocha mm 3A 353,05 3 1,4 8-10 6-25 400 3,25 197 4B1 (439,30) 4 1,8 11 -12 8-40 450 6,46 273 5B1 439,30 5 2,3 12-17 8-40 600 6,46 273 6C1 573,85 6 2,8 17-22 8-50 700 9,63 432 8C1 634,80 8 3,3 22-30 8-50 1100 9,63 470 duMONT Casquillos guía para brochas de empuje para chaveteros Aplicación: Las brochas de empuje con la letra de reconocimiento A y casquillos guía con la letra de reconocimiento A se pueden usar conjuntamente. Esto también es válido para otras denominaciones. Ya que la brocha se conduce fácilmente hacia arriba y puede salir libremente por abajo, el casquillo guía debe apoyarse con la pieza de trabajo en la mesa para prensas. Nota: Otros tamaños disponibles a petición. 0 casquillo mm 3 290415 Casquillo guía para taladro H7 Ancho de ranura mm Longitud mm 0 casquillo mm 3 290415 Casquillo guía para taladro H7 Ancho de ranura mm Longitud mm 0 casquillo mm 3 290415 Casquillo guía para taladro H7 Ancho de ranura mm Longitud mm 6A 29,33 3,25 32 18C1 34,39 9,63 64 38D1 45,89 14,39 100 8A 29,33 3,25 32 19C1 34,39 9,63 64 40D1 45,89 14,39 100 9A 29,33 3,25 32 20C1 34,39 9,63 64 45D1 62,33 14,39 125 10A 29,33 3,25 32 22C1 34,39 9,63 64 50D1 62,33 14,39 125 11B1 31,40 6,46 43 24C1 38,53 9,63 64 55E1 98,67 19,34 150 12B1 31,40 6,46 43 2SC1 38,53 9,63 64 60E1 98,67 19,34 150 13B1 31,40 6,46 43 28C1 38,53 9,63 64 65E1 125,35 19,34 150 14B1 31,40 6,46 43 30C1 38,53 9,63 64 70F1 152,38 25,72 150 15B1 31,40 6,46 43 32D1 45,89 14,39 100 75F1 152,38 25,72 150 16B1 31,40 6,46 43 35D1 45,89 14,39 100 80F1 152,38 25,72 150 17B1 31,40 6,46 43 36D1 45,89 14,39 100 90F1 200,68 25,72 150 duMONT Brochas de empuje cuadradas y hexagonales para un paso Aplicación: 290425 - En un paso se brocha un cuadrado interior. 29 0430 - En un paso se brocha un hexágono interior. HSS Adecuado para/ Vc m/min Al Plásticos qSXZU Al Al Fundídón >10% Si <500 N <750 N <900 N <1100 N <1400 N <55 HRC <60 HRC 900 N Ti >850 N GG(G) CuZn Grafito PRFV CFRP Uni máx mín Aire Código ISO: N N N P P P P P H H H K N N 29 0425/0430- O 0 O lili (7) Medida del cuadrado (2) Taladro de salida ínimim mi (T) Ancho de llave (SW) (2) Taladro de salida Tipo 3 290425 Brocha empuje cuadrada HSS ajuste H8 Taladro de salida H8 mm Longitud brochado acero mm Long. brocha mm Presión de brochado necesaria en St50 y long. de brochado máxima kg Tipo 3 290430 Brocha empuje hexagonal HSS ajuste H8 Taladro de salida H8 mm Longitud brochado acero mm Long. brocha mm Presión de brochado necesaria en St50 y long. de brochado máxima kg 3 (679,65) 3,1 5-12 105 310 3 (767,05) 3 5-10 105 100 4 (331,20) 4,1 5-12 130 340 4 (654,35) 4 6-13 125 140 5 (346,15) 5,2 6-16 165 500 5 (684,25) 5 7-16 137 350 6 (346,15) 6,4 6-19 170 660 6 (710,70) 6 7-19 152 460 7 (454,25) 7,4 9-26 198 1150 7 (809,60) 7 8-24 185 590 8 (381,80) 8,4 9-26 203 1200 8 (809,60) 8 10-26 197 690 10 (546,25) 10,4 10-32 257 2000 10 (1001,65) 10 13-35 244 1260 12 (787,75) 12,8 13-35 305 2000 12 (1040,75) 12 13-35 302 1370 14 (801,55) 14,8 13-35 377 2400 14 (1238,55) 14 13-38 349 2180 Brochas especiales Algunos ejemplos de formas de perfiles posibles que se pueden fabricar con la brocha de empuje duMont. Solicite el formulario para modelos especiales. 0 Estaremos encantados de hacerle una oferta. 588 Catálogo principal 46
