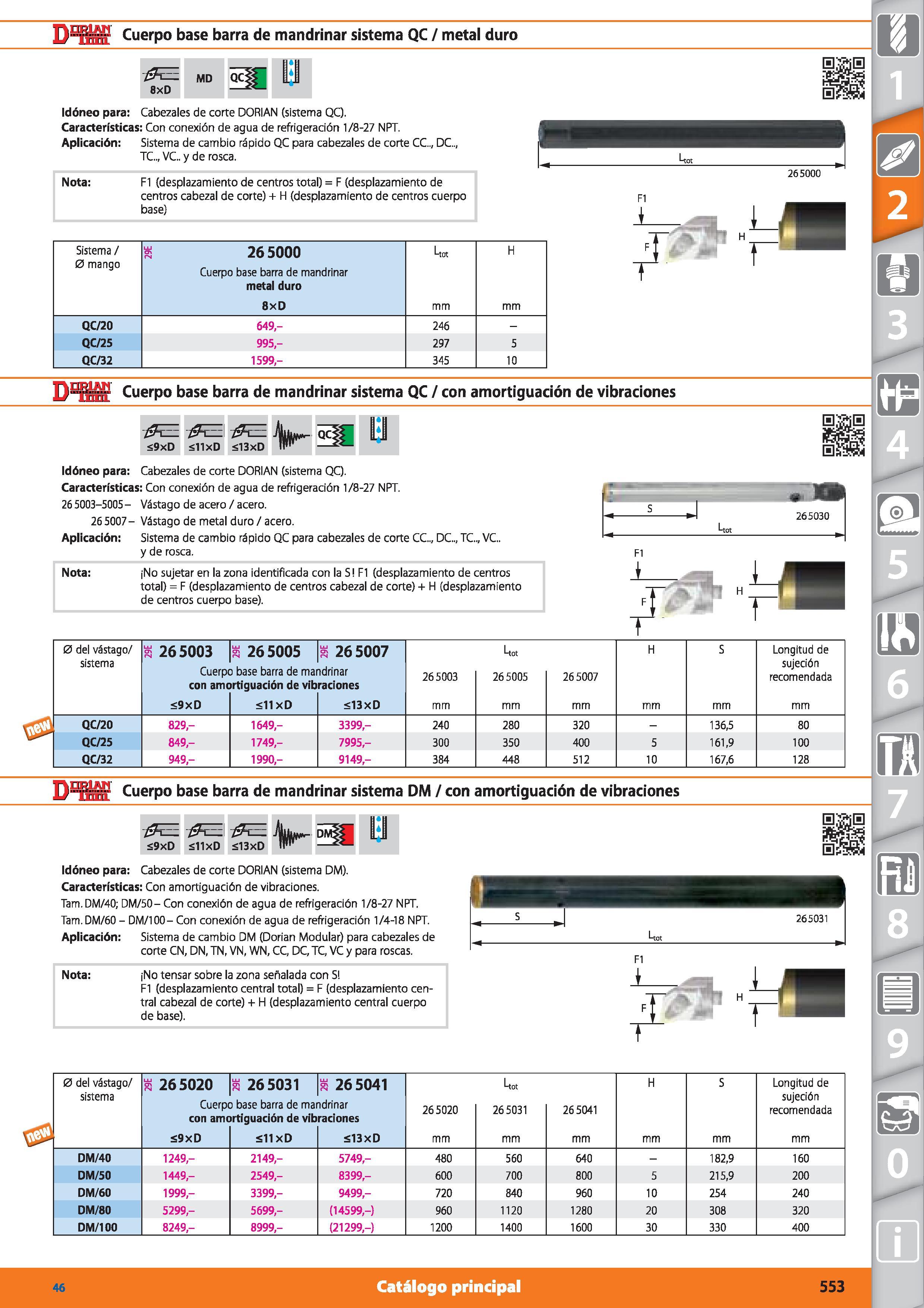

Cuerpo base barra de mandrinar sistema QC / metal duro .0= 8xD MD 11 ÜI Idóneo para: Cabezales de corte DORIAN (sistema QC). Características: Con conexión de agua de refrigeración 1/8-27 NPT. Aplicación: Sistema de cambio rápido QC para cabezales de corte CC.., DC.., TC.., VC.. y de rosca. Nota: F1 (desplazamiento de centros total) = F (desplazamiento de centros cabezal de corte) + H (desplazamiento de centros cuerpo base) 265000 Sistema / 0 mango 265000 Cuerpo base barra de mandrinar metal duro 8xD Uot mm H mm QC/20 649,- 246 - QC/25 995,- 297 5 QC/32 1599,- 345 10 DW Cuerpo base barra de mandrinar sistema QC / con amortiguación de vibraciones -0= <9xD -0= sllxD -0= <13xD m lü Idóneo para: Cabezales de corte DORIAN (sistema QC). Características: Con conexión de agua de refrigeración 1/8-27 NPT. 26 5003-5005 - Vástago de acero / acero. 26 5007 - Vástago de metal duro / acero. Aplicación: Sistema de cambio rápido QC para cabezales de corte CC.., DC.., TC.„ VC.. y de rosca. Nota: ¡No sujetar en la zona identificada con la S F1 (desplazamiento de centros total) = F (desplazamiento de centros cabezal de corte) + H (desplazamiento de centros cuerpo base). S 265030 Uot FT H 0 del vástago/ sistema 8¡ 265003 Cuerpc con ame <9xD 3 265005 base barra de ma rtiguación de vib <11xD s 265007 idrinar raciones <13xD 265003 mm Uot 265005 mm 265007 mm H mm S mm Longitud de sujeción recomendada mm QC/20 829,- 1649,- 3399- 240 280 320 - 136,5 80 QC/25 849- 1749- 7995- 300 350 400 5 161,9 100 QC/32 949,- 1990,- 9149- 384 448 512 10 167,6 128 Cuerpo base barra de mandrinar sistema DM / con amortiguación de vibraciones Idóneo para: Cabezales de corte DORIAN (sistema DM). Características: Con amortiguación de vibraciones. Tam. DM/40; DM/50- Con conexión de agua de refrigeración 1/8-27 NPT. Tam. DM/60 - DM/100- Con conexión de agua de refrigeración 1/4-18 NPT. Aplicación: Sistema de cambio DM (Dorian Modular) para cabezales de corte CN, DN, TN, VN, WN, CC, DC, TC, VC y para roscas. Nota: ¡No tensar sobre la zona señalada con S F1 (desplazamiento central total) = F (desplazamiento central cabezal de corte) + H (desplazamiento central cuerpo de base). .0= <9xD -0E1 <11xD gFEL <13xD V" lil 0 del vástago/ sistema g 265020 Cuerpc con ame 9xD 265031 base barra de ma rtiguación de vib 11XD 265041 idrinar radones <13xD 265020 mm Uot 265031 mm 265041 mm H mm S mm Longitud de sujeción recomendada mm DM/40 1249,- 2149,- 5749,- 480 560 640 - 182,9 160 DM/50 1449,- 2549,- 8399- 600 700 800 5 215,9 200 DM/60 1999,- 3399,- 9499- 720 840 960 10 254 240 DM/80 5299,- 5699,- (14599,-) 960 1120 1280 20 308 320 DM/100 8249,- 8999,- (21299,-) 1200 1400 1600 30 330 400 46 Catálogo principal 553
