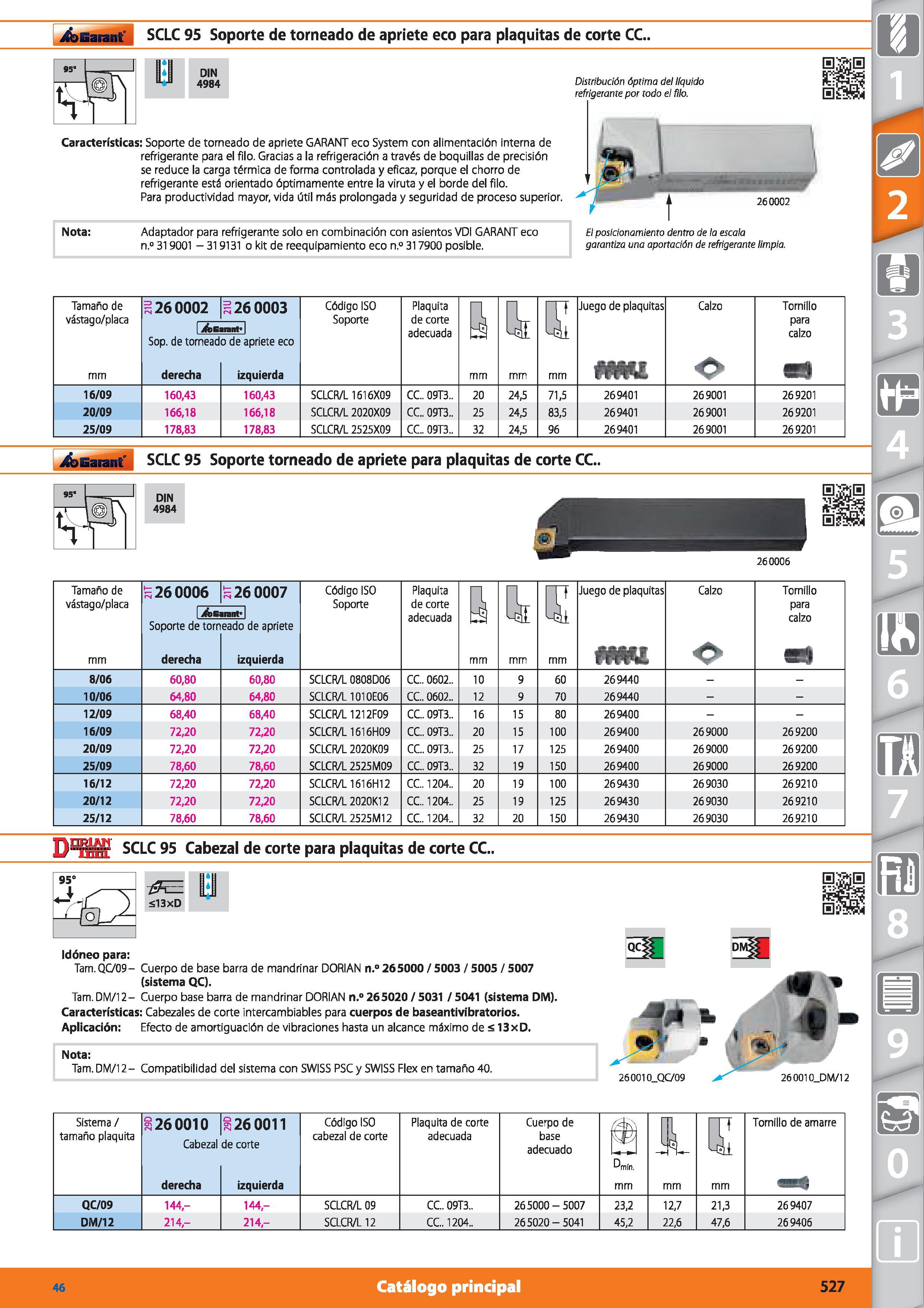

Garant SCLC 95 Soporte de torneado de apriete eco para plaquitas de corte CC.. Nota: Adaptador para refrigerante solo en combinación con asientos VDI GARANT eco n.° 319001 - 319131 o kit de reequipamiento eco n.° 317900 posible. Distribución óptima del liquido refrigerante por todo el filo. Características: Soporte de torneado de apriete GARANT eco System con alimentación interna de refrigerante para el filo. Gracias a la refrigeración a través de boquillas de precisión se reduce la carga térmica de forma controlada y eficaz, porque el chorro de refrigerante está orientado óptimamente entre la viruta y el borde del filo. Para productividad mayor, vida útil más prolongada y seguridad de proceso superior. 260002 El posicionamiento dentro de la escala garantiza una aportación de refrigerante limpia. Tamaño de vástago/placa 126 0002 g 26 0003 Sop. de torneado de apriete eco derecha izquierda Código ISO Soporte Plaquita de corte adecuada Juego de plaquitas mm Calzo O Tornillo para calzo 16/09 160,43 160,43 20/09 166,18 166,18 25/09 178,83 178,83 SCLCR/L 1616X09 SCLCR/L 2020X09 SCLCR/L 2525X09 CC.. 09T3.. CC.. 09T3.. CC.. 09T3.. 20 25 32 24.5 24.5 24.5 71.5 83.5 96 269401 269401 269401 269001 269001 269001 269201 269201 269201 j&Garant' SCLC 95 Soporte torneado de apriete para plaquitas de corte CC.. 260006 Tamaño de vástago/placa 260006 260007 Soporte de torneado de apriete derecha izquierda Código ISO Soporte Plaquita de corte adecuada Juego de plaquitas Calzo O Tornillo para calzo 8/06 10/06 60,80 64,80 60,80 64,80 SCLCR/L 0808D06 SCLCR/L 1010E06 CC.. 0602.. CC.. 0602.. 10 12 60 70 269440 269440 12/09 16/09 20/09 25/09 68,40 72.20 72.20 78,60 68,40 72.20 72.20 78,60 SCLCR/L 1212F09 SCLCR/L 1616H09 SCLCR/L 2020K09 SCLCR/L 2525M09 CC.. 09T3.. CC.. 09T3.. CC.. 09T3.. CC.. 09T3.. 16 20 25 32 15 15 17 19 80 100 125 150 269400 269400 269400 269400 269000 269000 269000 269200 269200 269200 16/12 20/12 25/12 72.20 72.20 78,60 72.20 72.20 78,60 SCLCR/L 1616H12 SCLCR/L 2020K12 SCLCR/L 2525M12 CC.. 1204.. CC.. 1204.. CC.. 1204.. 20 25 32 19 19 20 100 125 150 269430 269430 269430 269030 269030 269030 269210 269210 269210 DP1AH SCLC 95 Cabezal de corte para plaquitas de corte CC.. 95° <;13xD Idóneo para: Tam.QC/09- Cuerpo de base barra de mandrinar DORIAN n.° 265000 / 5003 / 5005 / 5007 (sistema QC). Tam. DM/12- Cuerpo base barra de mandrinar DORIAN n.° 265020 / 5031 / 5041 (sistema DM). Características: Cabezales de corte intercambiables para cuerpos de baseantivibratorios. Aplicación: Efecto de amortiguación de vibraciones hasta un alcance máximo de s 13xD. Nota: Tam. DM/12- Compatibilidad del sistema con SWISS PSC y SWISS Flex en tamaño 40. 260010_QC/09 i 260010_DM/12 Sistema / tamaño plaquita 26 0010 Cabezal derecha 260011 de corte izquierda Código ISO cabezal de corte Plaquita de corte adecuada Cuerpo de base adecuado Dmín. mm 1 mm E mm Tornillo de amarre QC/09 144,- 144,- SCLCR/L 09 CC.. 09T3.. 265000 - 5007 23,2 12,7 21,3 269407 DM/12 214- 214- SCLCR/L 12 CC.. 1204.. 265020 - 5041 45,2 22,6 47,6 269406 46 Catálogo principal 527
