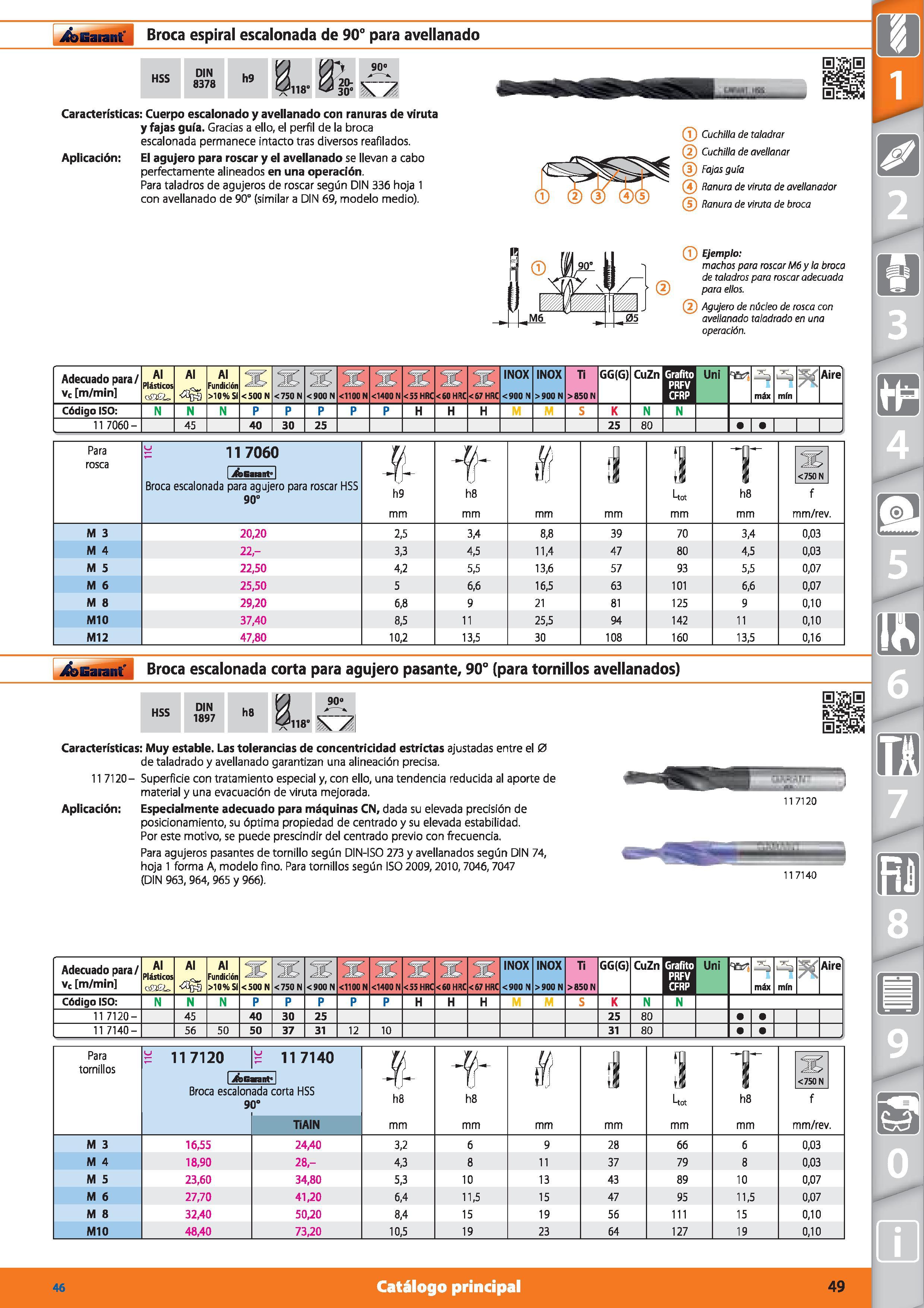

Garant Broca espiral escalonada de 90° para avellanado HSS DIN 8378 h9 118‘ r. A Características: Cuerpo escalonado y avellanado con ranuras de viruta y fajas guía. Gracias a ello, el perfil de la broca escalonada permanece intacto tras diversos reafilados. Aplicación: El agujero para roscar y el avellanado se llevan a cabo perfectamente alineados en una operación. Para taladros de agujeros de roscar según DIN 336 hoja 1 con avellanado de 90° (similar a DIN 69, modelo medio). (T) Cuchilla de taladrar Cuchilla de avellanar (3) Fajas guia (4) Ranura de viruta de avellanador (5) Ranura de viruta de broca (T) Ejemplo: machos para roscar M6 y la broca de taladros para roscar adecuada para ellos. (2) Agujero de núcleo de rosca con avellanado taladrado en una operación. Adecuado para/ vc m/min Al Plásticos gS2 ¿c Al Al Fundición >10% Si <500 N <750 N <900 N Fiñfl <1100 N PisH <1400 N H 5 Si INOX <900 N INOX >900 N Ti >850 N GG(G) CuZn Grafito PRFV CFRP Uni 'Es’ máx lü mín Aire Código ISO: N N N P P P P P H H H K N N 11 7060- 45 40 30 25 25 80 1 1 1 1 J Para rosca S 117060 1 J&Eannt 1 h9 mm h8 mm 1 mm i mm 1 Uot mm T h8 mm <750 N Broca escalonada para agujero para roscar HSS 90° f nm/rev M 3 20,20 2,5 3,4 8,8 39 70 3,4 0,03 M 4 22,- 3,3 4,5 11,4 47 80 4,5 0,03 M 5 22,50 4,2 5,5 13,6 57 93 5,5 0,07 M 6 25,50 5 6,6 16,5 63 101 6,6 0,07 M 8 29,20 6,8 9 21 81 125 9 0,10 M10 37,40 8,5 11 25,5 94 142 11 0,10 M12 47,80 10,2 13,5 30 108 160 13,5 0,16 j&Garant' Broca escalonada corta para agujero pasante, 90° (para tornillos avellanados) Características: Muy estable. Las tolerancias de concentricidad estrictas ajustadas entre el 0 de taladrado y avellanado garantizan una alineación precisa. 11 7120 - Superficie con tratamiento especial y, con ello, una tendencia reducida al aporte de material y una evacuación de viruta mejorada. Aplicación: Especialmente adecuado para máquinas CN, dada su elevada precisión de posicionamiento, su óptima propiedad de centrado y su elevada estabilidad. Por este motivo, se puede prescindir del centrado previo con frecuencia. Para agujeros pasantes de tornillo según DIN-ISO 273 y avellanados según DIN 74, hoja 1 forma A, modelo fino. Para tornillos según ISO 2009,2010,7046,7047 (DIN 963, 964, 965 y 966). HSS DIN h8 1897 K3i18" / sMS 11 7120 117140 Adecuado para / vc m/min Al Plásticos omu Al Al Fundición >10% Si <500 N <750 N <900 N <1100 N <1400 N H INOX <900 N INOX >900 N Ti >850 N GG(G) CuZn Grafito PRFV CFRP Uni ‘Es’ máx ¿a mín Aire Código ISO: N N N P P P P P H H H K N N 1 11 7120- 45 40 30 25 25 80 z_\ 11 7140- 56 50 50 37 31 12 10 31 80 ZJ Para tornillos 117120 1Áiia Broca escalón 9 117140 ant l ada corta HSS r TiAIN 4 h8 mm h8 mm 1 mm ¡f mm 3 Uot mm T h8 mm <750 N f nm/rev M 3 16,55 24/40 3,2 6 9 28 66 6 0,03 M 4 18,90 28- 4,3 8 11 37 79 8 0,03 M 5 23,60 34,80 5,3 10 13 43 89 10 0,07 M 6 27,70 41,20 6,4 11,5 15 47 95 11,5 0,07 M 8 32,40 50,20 8,4 15 19 56 111 15 0,10 M10 48,40 73,20 10,5 19 23 64 127 19 0,10 46 Catálogo principal 49
